最終效果

原圖

1、把上面的礦泉水瓶素材保存到本機，打開PS軟件，再打開保存的素材，按Ctrl + J 把背景圖層復制一層，并命名為“原圖”，如下圖。

2、選擇背景圖層，把前景色設置為白色，用油漆桶工具把背景填充白色。

3、原圖透視還不錯，不需要調整。現在來繪制分層結構圖。在工具箱選擇“鋼筆工具”，在屬性欄選擇“路徑”。

4、新建一個組命名為“分層圖”。

5、在組里新建一個圖層，用鋼筆勾出瓶子瓶身右半部分的路徑。

6、按Ctrl + 回車把路徑轉為選區，然后把選區填充紅色，按Ctrl + D 取消選區。

7、按Ctrl + J 把當前圖層復制一層，選擇菜單：編輯 > 變換 > 水平翻轉，然后用移動工具移到左側跟原圖邊緣對齊。

8、把剛才操作的兩個圖層選擇，按Ctrl + E 合并為一個圖層。

9、其它構造部分也是同樣的方法，新建圖層勾出輪廓再填色，并用不同的顏色標識，方便后面調取選區，如下圖。

10、現在開始繪制，先從瓶蓋開始。載入瓶蓋的選區，如下圖。

11、在背景圖層上面新建一個組，然后給組添加圖層蒙版，并把組命名為“瓶蓋”。

12、在組里新建一個圖層，把分層組暫時隱藏，用吸管在原圖中蓋子部分吸取固有色，如紅框位置的顏色。

13、在組里填充吸取的顏色，如下圖。

14、新建一個圖層，選擇矩形選框工具，在蓋子中間位置拉出下圖所示的矩形選區，并填充原圖中蓋子暗部的顏色，按Ctrl + D 取消選區。

15、選擇菜單：濾鏡 > 模糊 > 高斯模糊，半徑設置為25，效果如下圖。

16、新建一個圖層，用鋼筆勾出蓋子左側邊緣的暗部選區，填充同上的顏色，取消選區后再高斯模糊，數值為20，過程如下圖。

17、按Ctrl + J 把當前圖層復制一層，然后水平翻轉一下，再用移動工具移到右側邊緣，效果如下圖。

18、新建一個圖層，用矩形選框工具拉出下圖所示的矩形選區，填充原圖蓋子部分的高光顏色，取消選區后高斯模糊處理，半徑為15，過程如下圖。

19、左側高光直接復制右側部分，如下圖。

20、新建一個圖層，用鋼筆勾出蓋子右側邊緣的高光選區，填充同上的顏色，取消選區后高斯模糊，半徑為10，過程如下圖。

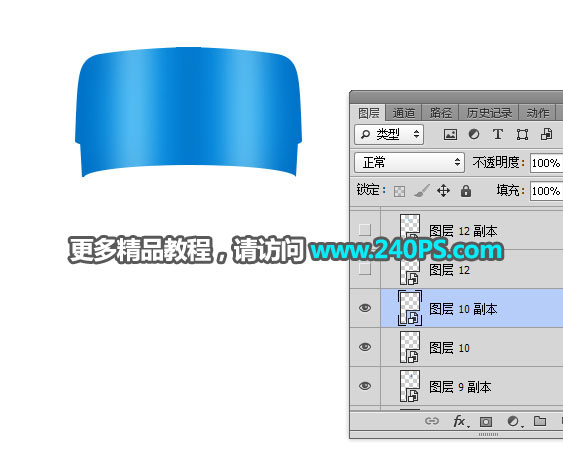

21、左側邊緣直接復制右側的，效果如下圖。

22、中間部分勾出一條弧線填充深藍色，如下圖。

23、新建一個組，調出蓋子上半部分選區，給組添加蒙版。

24、繪制一些圓角矩形，拉上漸變色，然后通過變形得到蓋子中間的紋理，如下圖。

25、同樣的方法加上一些小條紋，效果如下圖。

26、在蓋子上部和中間部分的分界部分加上分界線，并填充淡藍色。

27、添加圖層蒙版，把蒙版填充黑色，用透明度為10%的柔邊白色畫筆把分界線局部涂出來，過程如下圖。

32、同樣的方法渲染高光和暗部，過程如下圖。

33、最后一步加上投影和倒影，效果如下圖。

最終效果
