圖的廣度優先遍歷即橫向優先遍歷，類似于二叉樹的按層遍歷。廣度優先遍歷是從根結點開始沿著樹的寬度搜索遍歷，即按層次的去遍歷；從上往下對每一層依次訪問，在每層中，從左往右（或右往左）訪問結點，訪問完一層就進入下一層，直到?jīng)]有結點可以訪問為止。

1.前言

和樹的遍歷類似，圖的遍歷也是從圖中某點出發，然后按照某種方法對圖中所有頂點進行訪問，且僅訪問一次。

但是圖的遍歷相對樹而言要更為復雜。因?yàn)閳D中的任意頂點都可能與其他頂點相鄰，所以在圖的遍歷中必須記錄已被訪問的頂點，避免重復訪問。

根據搜索路徑的不同，我們可以將遍歷圖的方法分為兩種：廣度優先搜索和深度優先搜索。

2.圖的基本概念

2.1.無向圖和無向圖

頂點對(u，v)是無序的，即（u，v）和（v，u）是同一條邊。常用一對圓括號表示。

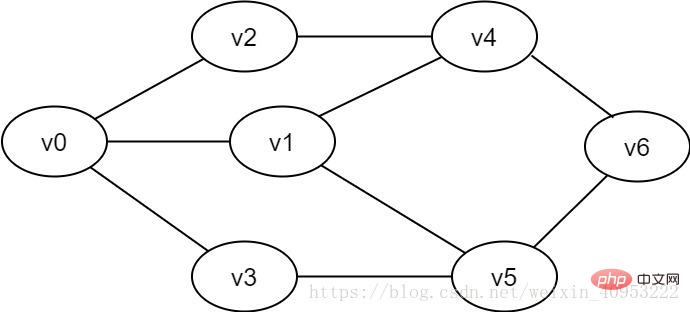

圖2-1-1 無向圖示例

頂點對<u,v>是有序的，它是指從頂點u到頂點 v的一條有向邊。其中u是有向邊的始點，v是有向邊的終點。常用一對尖括號表示。

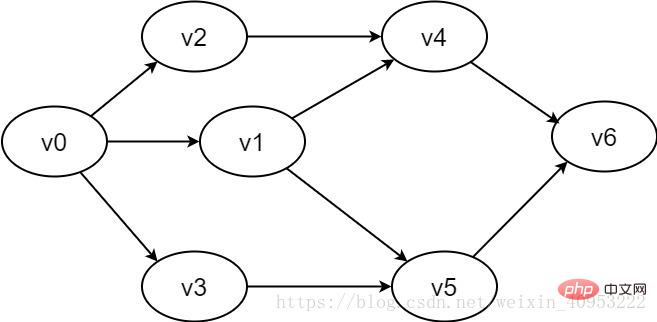

圖2-1-2 有向圖示例

2.2.權和網

圖的每條邊上可能存在具有某種含義的數值，稱該數值為該邊上的權。而這種帶權的圖被稱為網。

2.3.連通圖與非連通圖

連通圖：在無向圖G中，從頂點v到頂點v'有路徑，則稱v和v'是聯通的。若圖中任意兩頂點v、v'∈V，v和v'之間均聯通，則稱G是連通圖。上述兩圖均為連通圖。

非連通圖：若無向圖G中，存在v和v'之間不連通，則稱G是非連通圖。

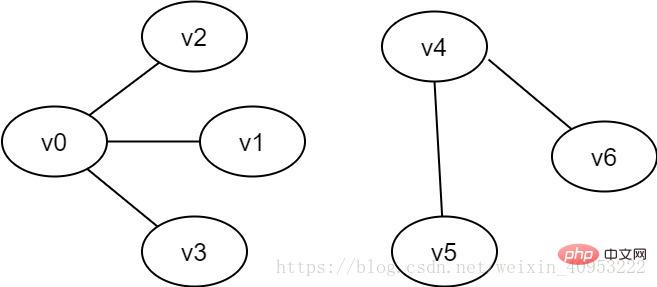

圖2-3 非連通圖示例

3.廣度優先搜索

3.1.算法的基本思路

廣度優先搜索類似于樹的層次遍歷過程。它需要借助一個隊列來實現。如圖2-1-1所示，要想遍歷從v0到v6的每一個頂點，我們可以設v0為第一層，v1、v2、v3為第二層，v4、v5為第三層，v6為第四層，再逐個遍歷每一層的每個頂點。

具體過程如下：

1.準備工作：創建一個visited數組，用來記錄已被訪問過的頂點；創建一個隊列，用來存放每一層的頂點；初始化圖G。

2.從圖中的v0開始訪問，將的visited[v0]數組的值設置為true，同時將v0入隊。

3.只要隊列不空，則重復如下操作：

(1)隊頭頂點u出隊。

(2)依次檢查u的所有鄰接頂點w，若visited[w]的值為false，則訪問w，并將visited[w]置為true，同時將w入隊。

3.2.算法的實現過程

白色表示未被訪問，灰色表示即將訪問，黑色表示已訪問。

visited數組：0表示未訪問，1表示以訪問。

隊列：隊頭出元素，隊尾進元素。

1.初始時全部頂點均未被訪問，visited數組初始化為0，隊列中沒有元素。

圖3-2-1

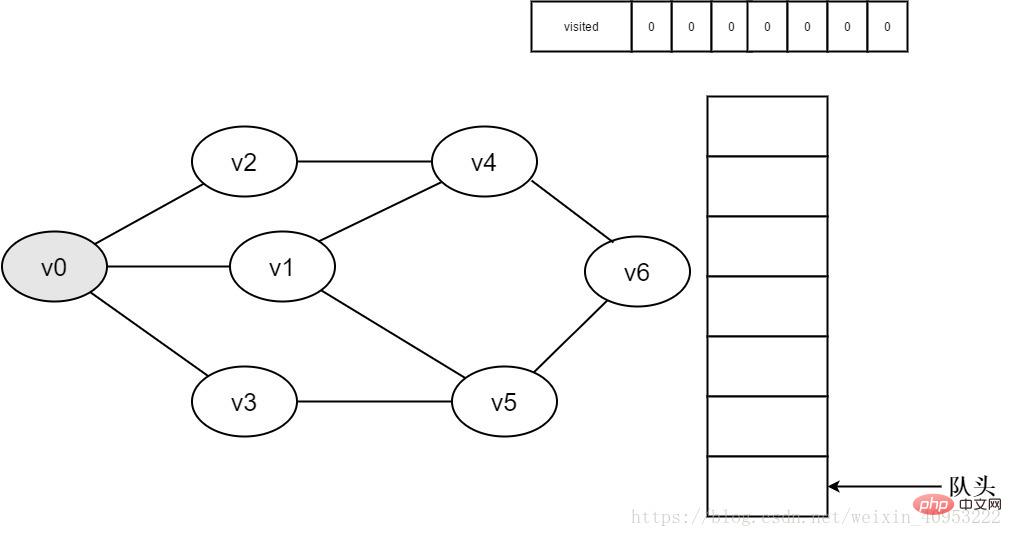

2.即將訪問頂點v0。

圖3-2-2

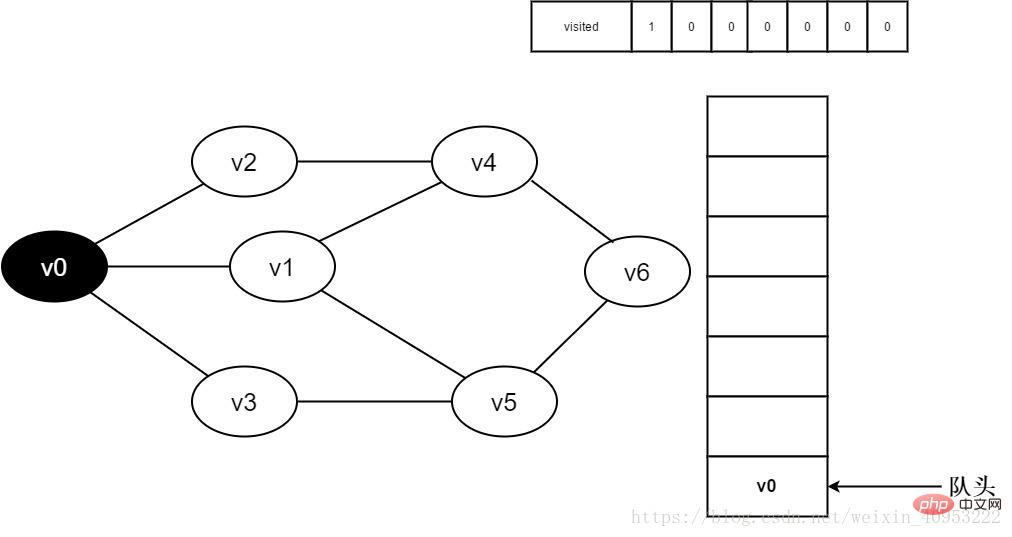

3.訪問頂點v0，并置visited[0]的值為1，同時將v0入隊。

圖3-2-3

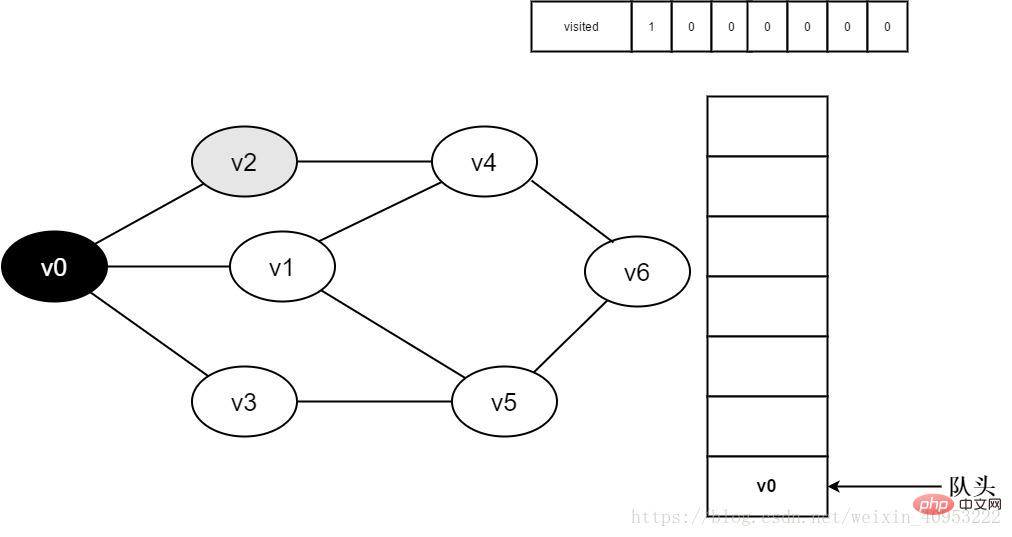

4.將v0出隊，訪問v0的鄰接點v2。判斷visited[2]，因?yàn)関isited[2]的值為0，訪問v2。

圖3-2-4

5.將visited[2]置為1，并將v2入隊。

圖3-2-5

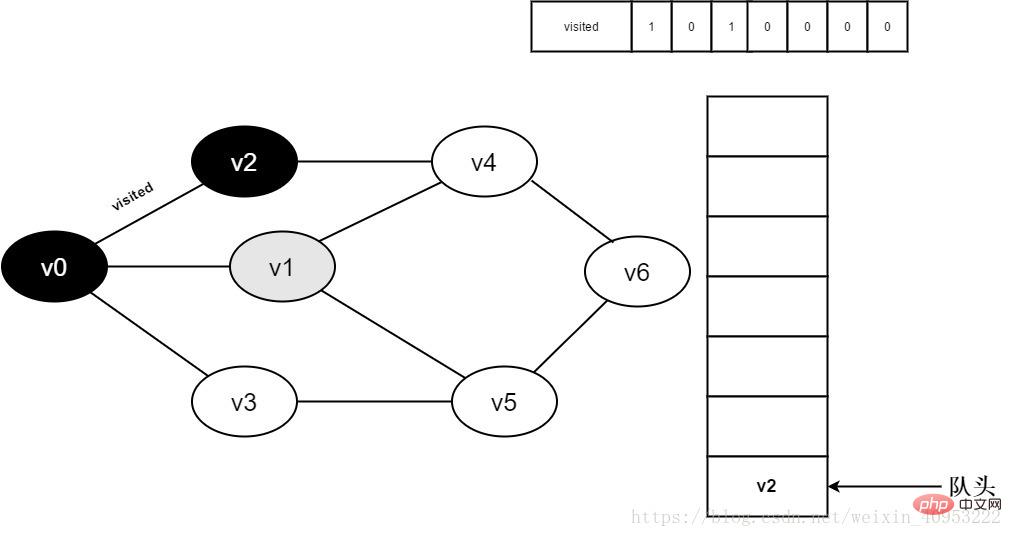

6.訪問v0鄰接點v1。判斷visited[1],因?yàn)関isited[1]的值為0，訪問v1。

圖3-2-6

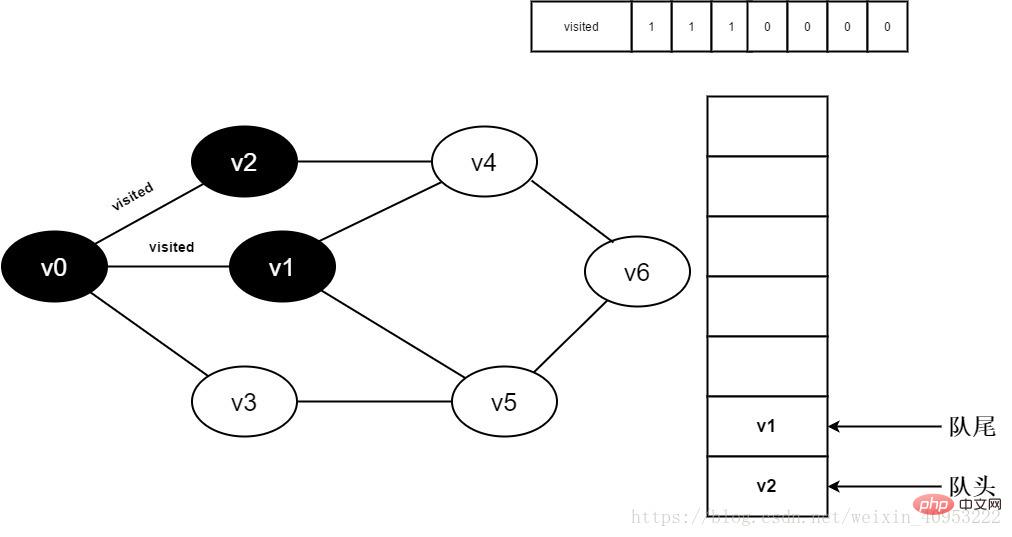

7.將visited[1]置為0，并將v1入隊。

圖3-2-7

8.判斷visited[3],因?yàn)樗闹禐?，訪問v3。將visited[3]置為0，并將v3入隊。

圖3-2-8

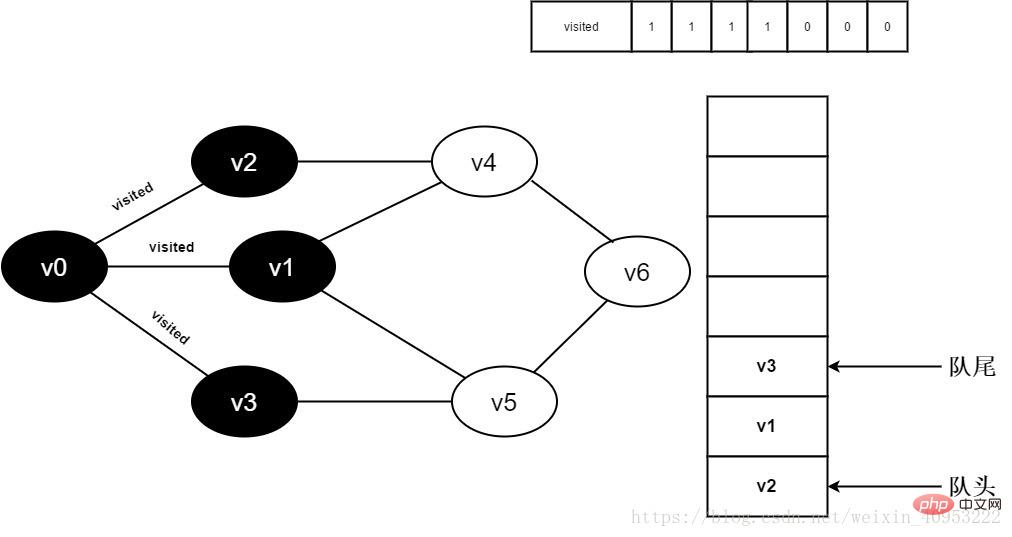

9.v0的全部鄰接點均已被訪問完畢。將隊頭元素v2出隊，開始訪問v2的所有鄰接點。

開始訪問v2鄰接點v0，判斷visited[0]，因?yàn)槠渲禐?，不進行訪問。

繼續訪問v2鄰接點v4，判斷visited[4]，因?yàn)槠渲禐?，訪問v4，如下圖：

圖3-2-9

10.將visited[4]置為1，并將v4入隊。

圖3-2-10

11.v2的全部鄰接點均已被訪問完畢。將隊頭元素v1出隊，開始訪問v1的所有鄰接點。

開始訪問v1鄰接點v0，因?yàn)関isited[0]值為1，不進行訪問。

繼續訪問v1鄰接點v4，因?yàn)関isited[4]的值為1，不進行訪問。

繼續訪問v1鄰接點v5，因?yàn)関isited[5]值為0，訪問v5，如下圖：

圖3-2-11

12.將visited[5]置為1，并將v5入隊。

圖3-2-12

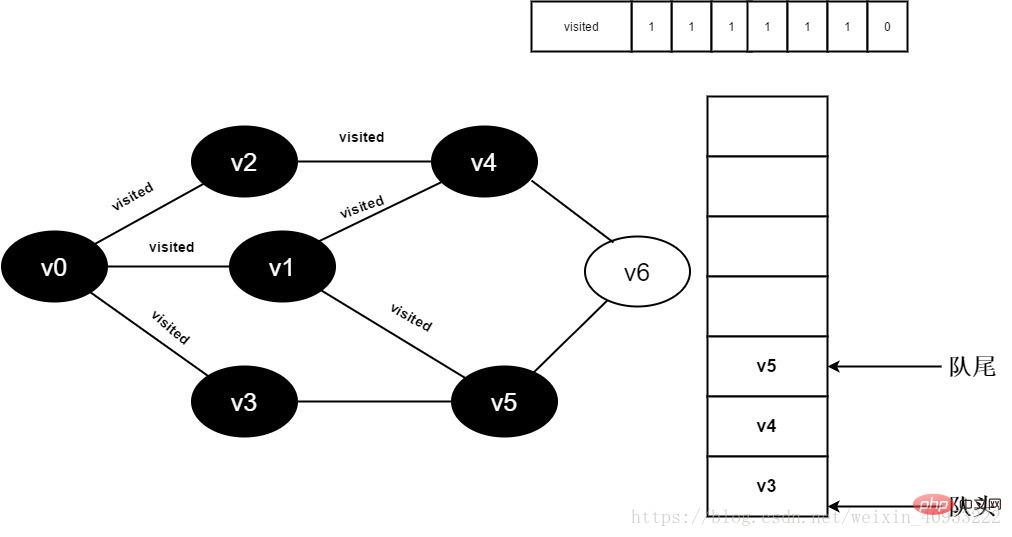

13.v1的全部鄰接點均已被訪問完畢，將隊頭元素v3出隊，開始訪問v3的所有鄰接點。

開始訪問v3鄰接點v0，因?yàn)関isited[0]值為1，不進行訪問。

繼續訪問v3鄰接點v5，因?yàn)関isited[5]值為1，不進行訪問。

圖3-2-13

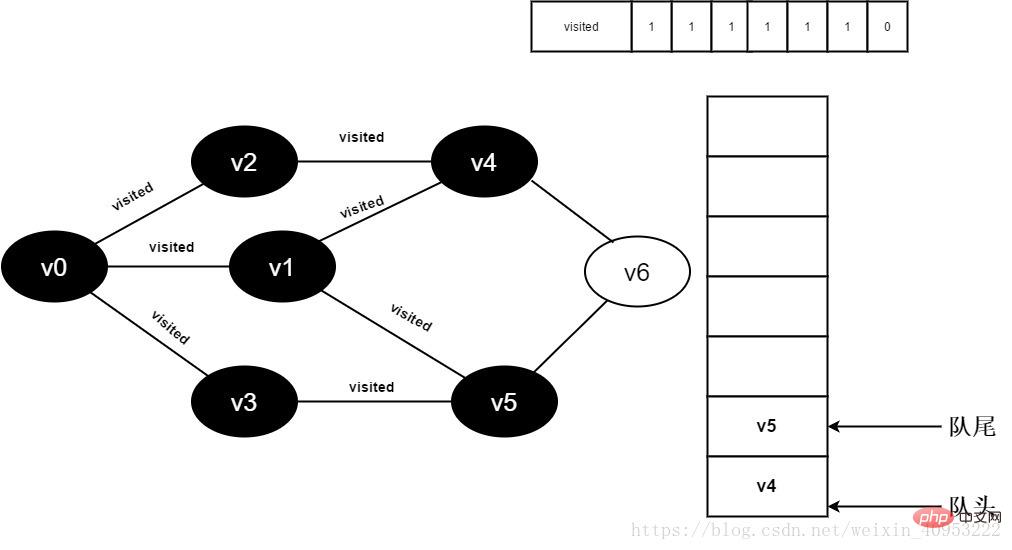

14.v3的全部鄰接點均已被訪問完畢，將隊頭元素v4出隊，開始訪問v4的所有鄰接點。

開始訪問v4的鄰接點v2，因?yàn)関isited[2]的值為1，不進行訪問。

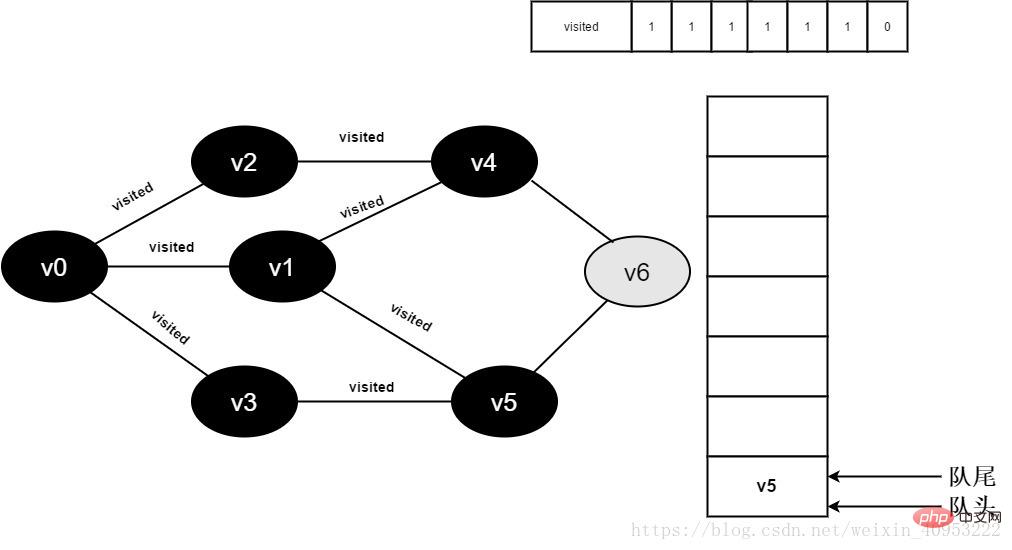

繼續訪問v4的鄰接點v6，因?yàn)関isited[6]的值為0，訪問v6，如下圖：

圖3-2-14

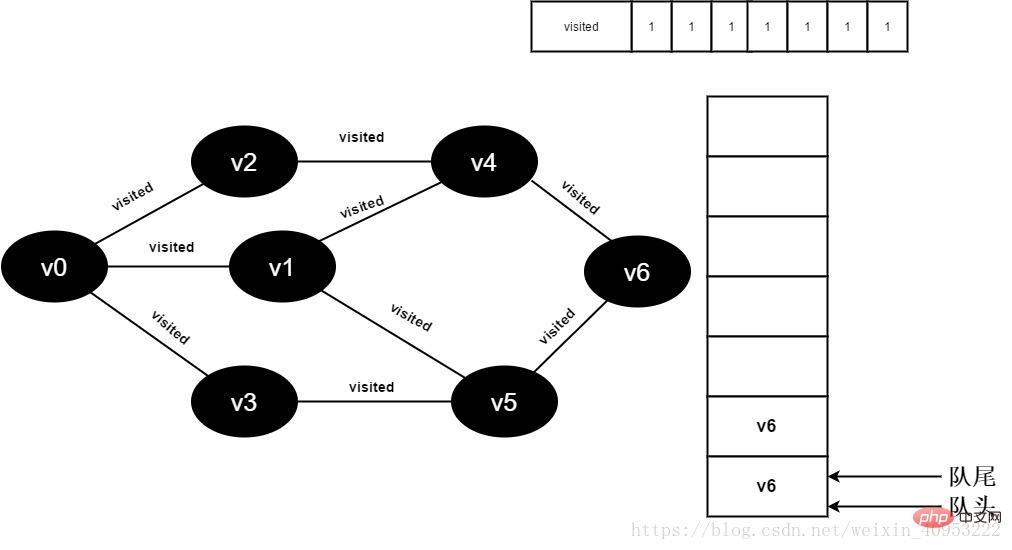

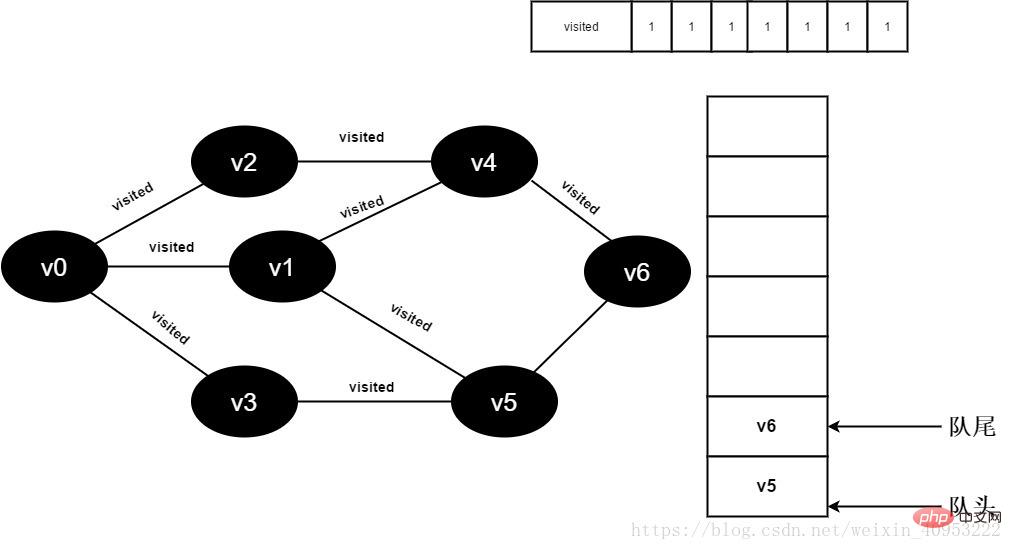

15.將visited[6]值為1，并將v6入隊。

圖3-2-15

16.v4的全部鄰接點均已被訪問完畢，將隊頭元素v5出隊，開始訪問v5的所有鄰接點。

開始訪問v5鄰接點v3，因?yàn)関isited[3]的值為1，不進行訪問。

繼續訪問v5鄰接點v6，因?yàn)関isited[6]的值為1，不進行訪問。

圖3-2-16

17.v5的全部鄰接點均已被訪問完畢，將隊頭元素v6出隊，開始訪問v6的所有鄰接點。

開始訪問v6鄰接點v4，因?yàn)関isited[4]的值為1，不進行訪問。

繼續訪問v6鄰接點v5，因?yàn)関isited[5]的值文1，不進行訪問。

圖3-2-17

18.隊列為空，退出循環，全部頂點均訪問完畢。

圖3-2-18

3.3具體代碼的實現

3.3.1用鄰接矩陣表示圖的廣度優先搜索

/*一些量的定義*/ queue<char> q;				//定義一個隊列，使用庫函數queue #define MVNum 100			//表示最大頂點個數 bool visited[MVNum];		        //定義一個visited數組，記錄已被訪問的頂點

/*鄰接矩陣存儲表示*/ typedef struct AMGraph { 	char vexs[MVNum];            //頂點表 	int arcs[MVNum][MVNum];      //鄰接矩陣 	int vexnum, arcnum;          //當前的頂點數和邊數 } AMGraph;

/*找到頂點v的對應下標*/ int LocateVex(AMGraph &G, char v) { 	int i; 	for (i = 0; i < G.vexnum; i++) 		if (G.vexs[i] == v) 			return i; }

/*采用鄰接矩陣表示法，創建無向圖G*/ int CreateUDG_1(AMGraph &G) { 	int i, j, k; 	char v1, v2; 	scanf("%d%d", &G.vexnum, &G.arcnum);	                //輸入總頂點數，總邊數 	getchar();				   	        //獲取'n’，防止其對之后的字符輸入造成影響 	for (i = 0; i < G.vexnum; i++)			 		scanf("%c", &G.vexs[i]);			//依次輸入點的信息 	for (i = 0; i < G.vexnum; i++) 		for (j = 0; j < G.vexnum; j++) 			G.arcs[i][j] = 0;			//初始化鄰接矩陣邊，0表示頂點i和j之間無邊 	for (k = 0; k < G.arcnum; k++) 	{ 		getchar(); 		scanf("%c%c", &v1, &v2);			//輸入一條邊依附的頂點 		i = LocateVex(G, v1);				//找到頂點i的下標 		j = LocateVex(G, v2);				//找到頂點j的下標 		G.arcs[i][j] = G.arcs[j][i] = 1;	        //1表示頂點i和j之間有邊，無向圖不區分方向 	} 	return 1; }

/*采用鄰接矩陣表示圖的廣度優先遍歷*/ void BFS_AM(AMGraph &G,char v0) { /*從v0元素開始訪問圖*/  	int u,i,v,w; 	v = LocateVex(G,v0);                            //找到v0對應的下標 	printf("%c ", v0);                              //打印v0 	visited[v] = 1;		                        //頂點v0已被訪問 	q.push(v0);			                //將v0入隊  	while (!q.empty()) 	{ 		u = q.front();				//將隊頭元素u出隊，開始訪問u的所有鄰接點 		v = LocateVex(G, u);			//得到頂點u的對應下標 		q.pop();				//將頂點u出隊 		for (i = 0; i < G.vexnum; i++) 		{ 			w = G.vexs[i]; 			if (G.arcs[v][i] && !visited[i])//頂點u和w間有邊，且頂點w未被訪問 			{ 				printf("%c ", w);	//打印頂點w 				q.push(w);		//將頂點w入隊 				visited[i] = 1;		//頂點w已被訪問 			} 		} 	} }

3.3.2用鄰接表表示圖的廣度優先搜索

/*找到頂點對應的下標*/ int LocateVex(ALGraph &G, char v) { 	int i; 	for (i = 0; i < G.vexnum; i++) 		if (v == G.vertices[i].data) 			return i; }

/*鄰接表存儲表示*/ typedef struct ArcNode	        //邊結點 { 	int adjvex;		//該邊所指向的頂點的位置 	ArcNode *nextarc;	//指向下一條邊的指針 	int info;		//和邊相關的信息，如權值 }ArcNode;  typedef struct VexNode		//表頭結點 { 	char data;				 	ArcNode *firstarc;	//指向第一條依附該頂點的邊的指針 }VexNode,AdjList[MVNum];	//AbjList表示一個表頭結點表  typedef struct ALGraph { 	AdjList vertices; 	int vexnum, arcnum; }ALGraph;

/*采用鄰接表表示法，創建無向圖G*/ int CreateUDG_2(ALGraph &G) { 	int i, j, k; 	char v1, v2; 	scanf("%d%d", &G.vexnum, &G.arcnum);	        //輸入總頂點數，總邊數 	getchar(); 	for (i = 0; i < G.vexnum; i++)			//輸入各頂點，構造表頭結點表 	{ 		scanf("%c", &G.vertices[i].data);	//輸入頂點值 		G.vertices[i].firstarc = NULL;		//初始化每個表頭結點的指針域?yàn)镹ULL 	} 	for (k = 0; k < G.arcnum; k++)			//輸入各邊，構造鄰接表 	{ 		getchar(); 		scanf("%c%c", &v1, &v2);			//輸入一條邊依附的兩個頂點 		i = LocateVex(G, v1);				//找到頂點i的下標 		j = LocateVex(G, v2);				//找到頂點j的下標 		ArcNode *p1 = new ArcNode;			//創建一個邊結點*p1 		p1->adjvex = j;						//其鄰接點域?yàn)閖 		p1->nextarc = G.vertices[i].firstarc; G.vertices[i].firstarc = p1; // 將新結點*p插入到頂點v1的邊表頭部 		ArcNode *p2 = new ArcNode;			//生成另一個對稱的新的表結點*p2 		p2->adjvex = i; 		p2->nextarc = G.vertices[j].firstarc; 		G.vertices[j].firstarc = p1; 	} 	return 1; }

/*采用鄰接表表示圖的廣度優先遍歷*/ void BFS_AL(ALGraph &G, char v0) { 	int u,w,v; 	ArcNode *p; 	printf("%c ", v0);		                                        //打印頂點v0 	v = LocateVex(G, v0);	                                                //找到v0對應的下標 	visited[v] = 1;			                                        //頂點v0已被訪問 	q.push(v0);				                                //將頂點v0入隊 	while (!q.empty()) 	{ 		u = q.front();		                                        //將頂點元素u出隊，開始訪問u的所有鄰接點 		v = LocateVex(G, u);                                            //得到頂點u的對應下標 		q.pop();			//將頂點u出隊 		for (p = G.vertices[v].firstarc; p; p = p->nextarc)		//遍歷頂點u的鄰接點 		{ 			w = p->adjvex;	 			if (!visited[w])	//頂點p未被訪問 			{ 				printf("%c ", G.vertices[w].data);	        //打印頂點p 				visited[w] = 1;				        //頂點p已被訪問 				q.push(G.vertices[w].data);			//將頂點p入隊 			} 		} 	} }

3.4.非聯通圖的廣度優先遍歷的實現方法

/*廣度優先搜索非連通圖*/ void BFSTraverse(AMGraph G) { 	int v; 	for (v = 0; v < G.vexnum; v++) 		visited[v] = 0;							//將visited數組初始化 	for (v = 0; v < G.vexnum; v++) 		if (!visited[v]) BFS_AM(G, G.vexs[v]);	                        //對尚未訪問的頂點調用BFS }

4.深度優先搜索

4.1算法的基本思路

深度優先搜索類似于樹的先序遍歷，具體過程如下：

準備工作：創建一個visited數組，用于記錄所有被訪問過的頂點。

1.從圖中v0出發，訪問v0。

2.找出v0的第一個未被訪問的鄰接點，訪問該頂點。以該頂點為新頂點，重復此步驟，直至剛訪問過的頂點沒有未被訪問的鄰接點為止。

3.返回前一個訪問過的仍有未被訪問鄰接點的頂點，繼續訪問該頂點的下一個未被訪問領接點。

4.重復2,3步驟，直至所有頂點均被訪問，搜索結束。

4.2算法的實現過程

1.初始時所有頂點均未被訪問，visited數組為空。

圖4-2-1

2.即將訪問v0。

圖4-2-2

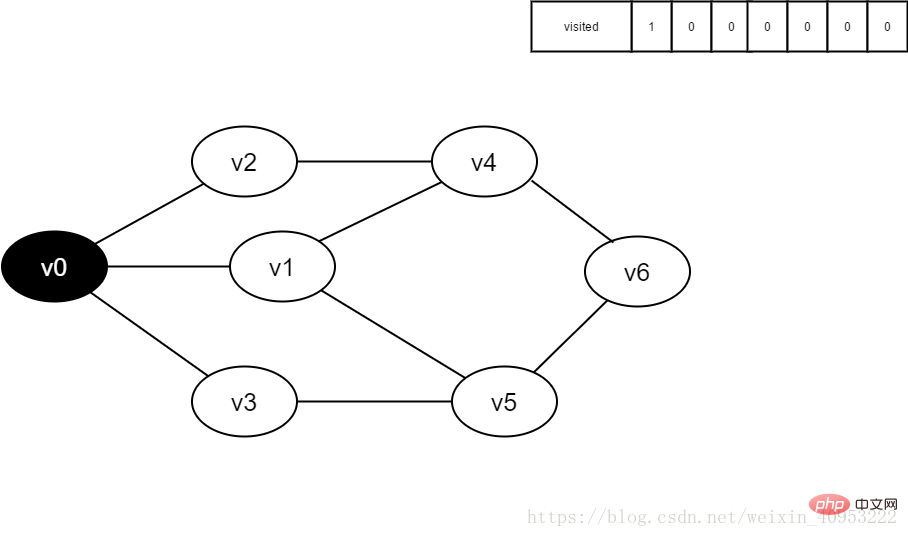

3.訪問v0，并將visited[0]的值置為1。

圖4-2-3

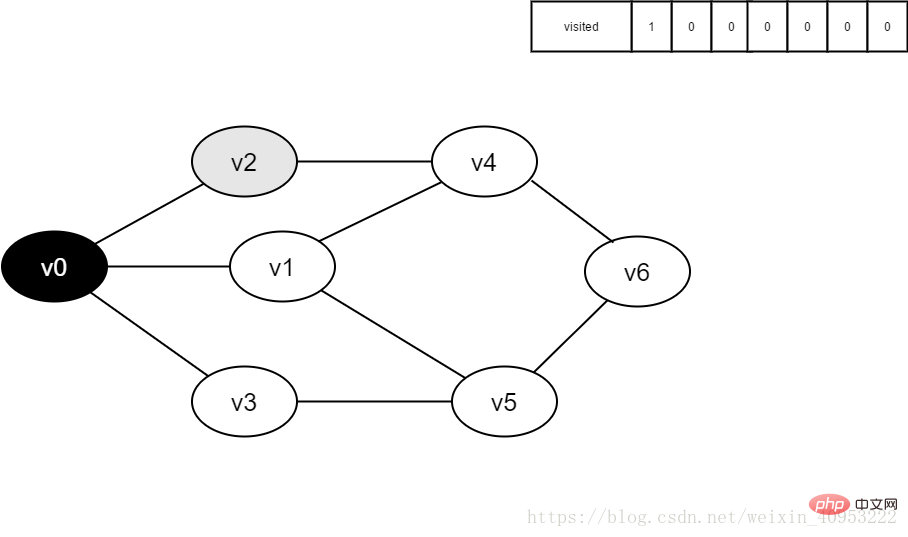

4.訪問v0的鄰接點v2，判斷visited[2]，因其值為0，訪問v2。

圖4-2-4

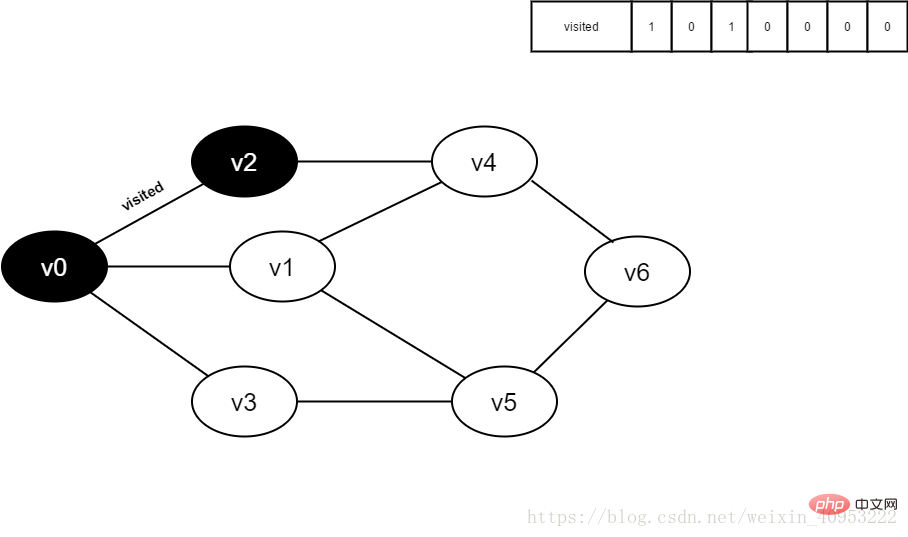

5.將visited[2]置為1。

圖4-2-5

6.訪問v2的鄰接點v0，判斷visited[0]，其值為1，不訪問。

繼續訪問v2的鄰接點v4，判斷visited[4]，其值為0，訪問v4。

圖4-2-6

7.將visited[4]置為1。

圖4-2-7

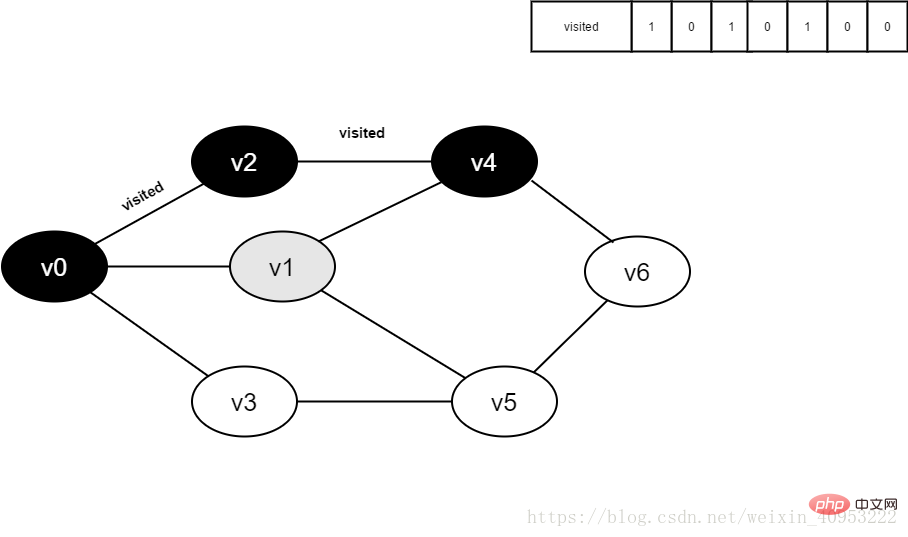

8.訪問v4的鄰接點v1，判斷visited[1]，其值為0，訪問v1。

圖4-2-8

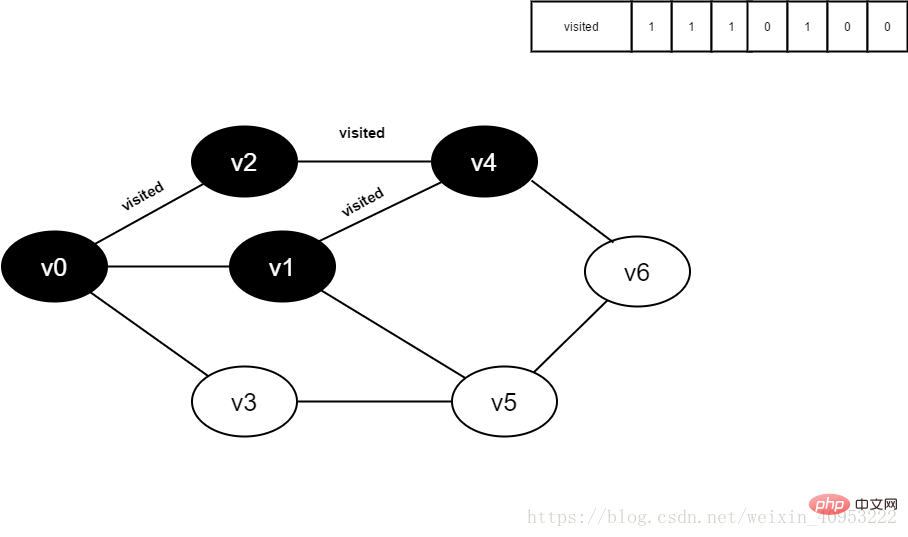

9.將visited[1]置為1。

圖4-2-9

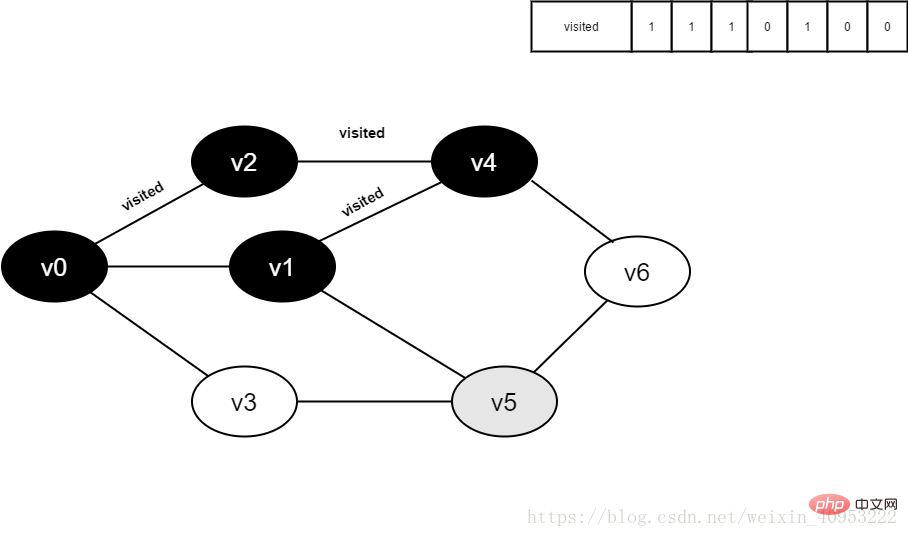

10.訪問v1的鄰接點v0，判斷visited[0]，其值為1，不訪問。

繼續訪問v1的鄰接點v4，判斷visited[4]，其值為1，不訪問。

繼續訪問v1的鄰接點v5，判讀visited[5]，其值為0，訪問v5。

圖4-2-10

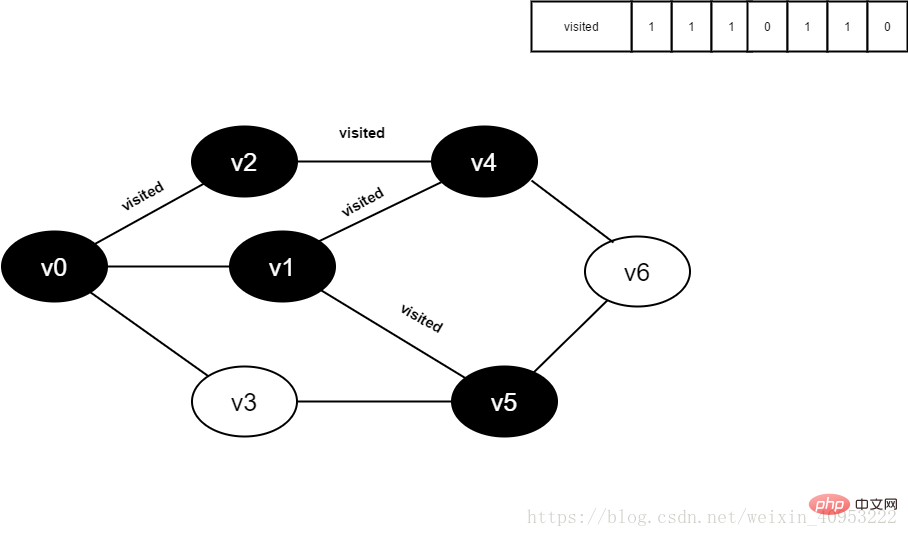

11.將visited[5]置為1。

圖4-2-11

12.訪問v5的鄰接點v1，判斷visited[1]，其值為1，不訪問。

繼續訪問v5的鄰接點v3，判斷visited[3]，其值為0，訪問v3。

圖4-2-12

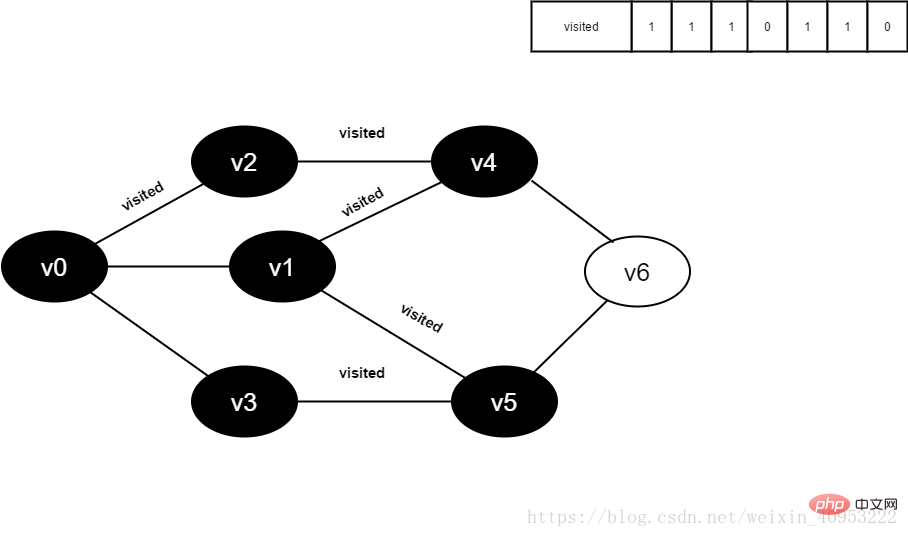

13.將visited[1]置為1。

圖4-2-13

14.訪問v3的鄰接點v0，判斷visited[0]，其值為1，不訪問。

繼續訪問v3的鄰接點v5，判斷visited[5]，其值為1，不訪問。

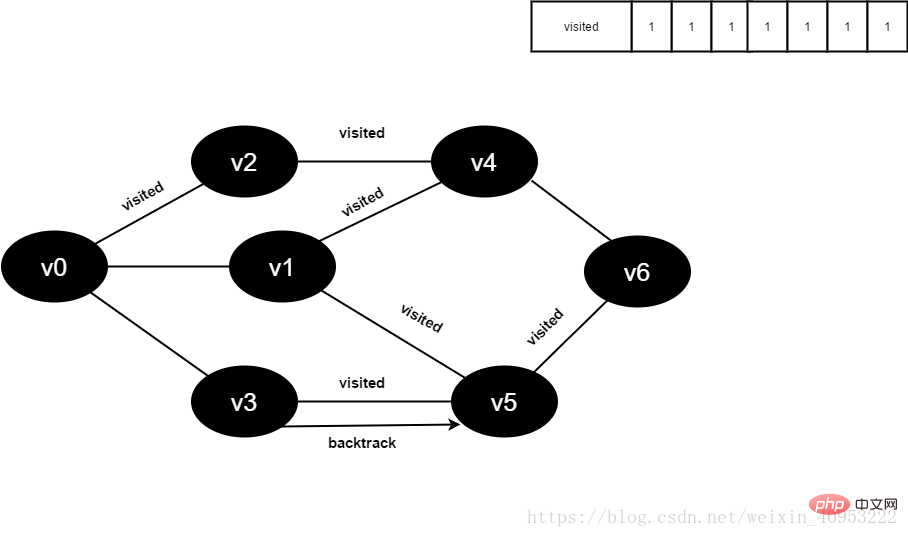

v3所有鄰接點均已被訪問，回溯到其上一個頂點v5，遍歷v5所有鄰接點。

訪問v5的鄰接點v6，判斷visited[6]，其值為0，訪問v6。

圖4-2-14

15.將visited[6]置為1。

圖4-2-15

16.訪問v6的鄰接點v4，判斷visited[4]，其值為1，不訪問。

訪問v6的鄰接點v5，判斷visited[5]，其值為1，不訪問。

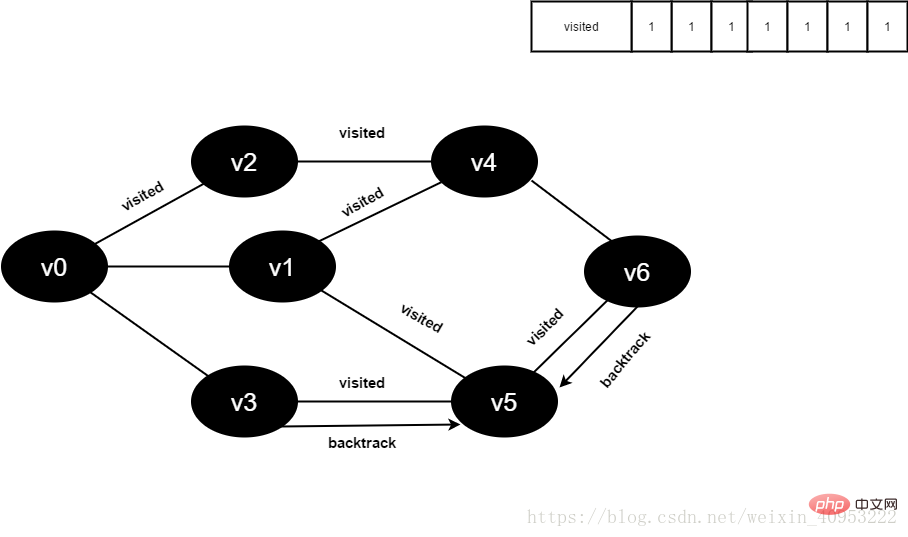

v6所有鄰接點均已被訪問，回溯到其上一個頂點v5，遍歷v5剩余鄰接點。

圖4-2-16

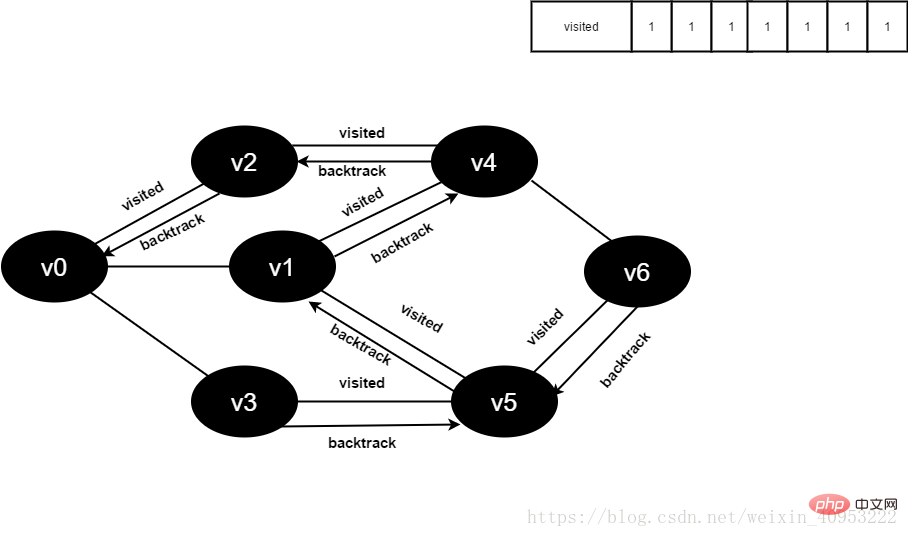

17.v5所有鄰接點均已被訪問，回溯到其上一個頂點v1。

v1所有鄰接點均已被訪問，回溯到其上一個頂點v4，遍歷v4剩余鄰接點v6。

v4所有鄰接點均已被訪問，回溯到其上一個頂點v2。

v2所有鄰接點均已被訪問，回溯到其上一個頂點v1，遍歷v1剩余鄰接點v3。

v1所有鄰接點均已被訪問，搜索結束。

圖4-2-17

4.3具體代碼實現

4.3.1用鄰接矩陣表示圖的深度優先搜索

鄰接矩陣的創建在上述已描述過，這里不再贅述

void DFS_AM(AMGraph &G, int v) { 	int w; 	printf("%c ", G.vexs[v]); 	visited[v] = 1; 	for (w = 0; w < G.vexnum; w++) 		if (G.arcs[v][w]&&!visited[w]) //遞歸調用 			DFS_AM(G,w); }

4.3.2用鄰接表表示圖的深度優先搜素

鄰接表的創建在上述已描述過，這里不再贅述。

void DFS_AL(ALGraph &G, int v) { 	int w; 	printf("%c ", G.vertices[v].data); 	visited[v] = 1; 	ArcNode *p = new ArcNode; 	p = G.vertices[v].firstarc; 	while (p) 	{ 		w = p->adjvex; 		if (!visited[w]) DFS_AL(G, w); 		p = p->nextarc; 	} }
