日前有消息稱，Intel首款采用10nm工藝的至強服務器平臺“Ice Lake-SP”，發布時間從原定的今年第四季度推遲到了明年第一季度。

它和已發布的Cooper Lake都隸屬于第三代可擴展至強，分別面向單路/雙路、四路/八路市場，最多38核心76線程、八通道DDR4-3200內存、64條PCIe 4.0，熱設計功耗最高270W。

再往后，是同樣基于10nm工藝的Sapphire Rapids，官方此前已確認它將在2021年晚些時候推出，首批硅片已經點亮。

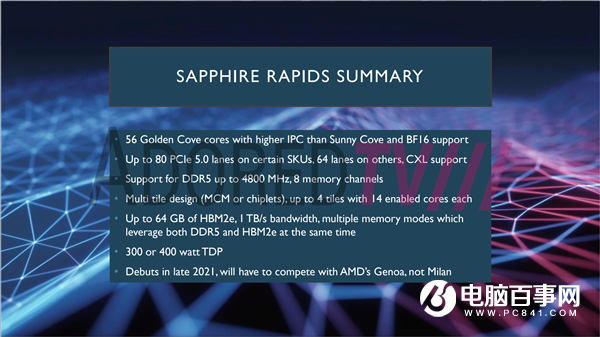

今天，外媒AdoredTV獨家拿到了Sapphire Rapids的詳細參數。

有意思的是，曝光后很快被Intel查了水表，以“不準確”為由要求撤掉，但不解釋具體哪里不準確，AdoredTV因此拒絕撤稿。

Sapphire Rapids將采用最新的10nm+++工藝，也就是剛發的Tiger Lake 11代移動版酷睿那一套，融入SuperFin晶體管技術。

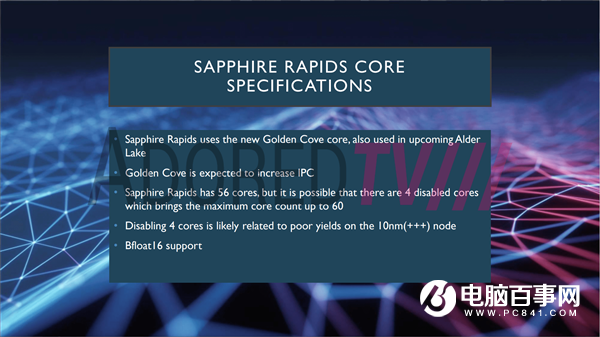

CPU架構升級為Golden Cove，也就是和Alder Lake 12代桌面酷睿同款，繼續提升IPC性能，并恢復支持Bfload16機器學習指令，強化AI人工智能。——Cooper Lake已支持該指令，但是接下來的Ice Lake又不支持。

核心數最多56個(112線程)，但是很有可能還隱藏了4個核心，也就是總共應該有60核心120線程。

為什么這么做？很簡單，10nm+++工藝面對如此多核心，良品率暫時還上不去。

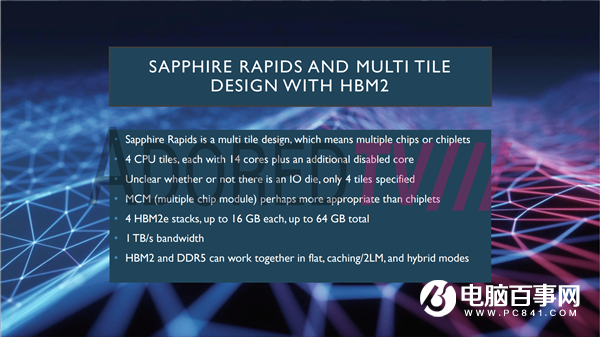

有趣的是，Sapphire Rapids將采用MCM多芯片封裝設計，內部同時整合最多4個小芯片，每一部分最多14核心(外加一個可能隱藏的)，組成總計56核心，但不清楚是否會有AMD霄龍那樣的獨立的I/O Die。

同時封裝集成HBM2e高帶寬內存，配合4個小芯片最多4個堆棧，每個最大容量16GB，合計最多64GB，帶寬高達1TB/s。

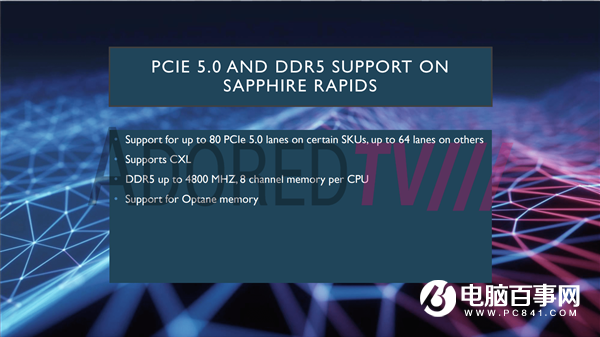

Sapphire Rapids將會首次支持PCIe 5.0總線，高端型號最多80條通道，其他型號最多64條，同時支持CXL高速互連總線協議。

另一個首發支持的是DDR5內存，頻率最高4800MHz，繼續八通道，但最大支持容量暫時不詳，同時繼續支持傲騰持久內存。

DDR5內存、HBM2e內存可以并行使用，支持緩存、混合多種模式。

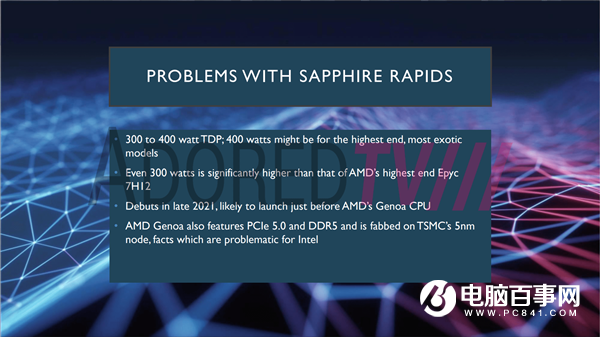

熱設計功耗最高達到驚人的400W，部分型號300W。

相比之下，AMD霄龍的熱設計功耗最高為280W，Intel二三代可擴展至強普通型號最高250W，雙芯封裝的56核心則同樣是400W，不過現在是14nm。

Sapphire Rapids將在2021年底推出，對手將是AMD再下一代霄龍“熱那亞”(Genoa)，Zen 4架構，同樣支持PCIe 5.0、DDR5，并采用臺積電5nm工藝制造。

而下一代霄龍“米蘭”有望在今年晚些時候或明年初推出，7nm工藝，Zen 3架構，桌面銳龍5000系列的同門大師兄。
