10月20日消息 豪威集團表示，在一部拍攝智能手機上，除了提供各種規格的 CMOS 圖像傳感器外，也一直為傳感器供電系統供應高性能的電源管理器件。

　　在一個典型的攝像模組中，CMOS Image Sensor (圖像傳感器)需要三路電源(Core，Analog 和 I/O)，加上自動對焦(AF)、光學防抖(OIS)等輔助功能的供電需求，僅單攝模組即需要 4 ~ 5 路電源供電。這些電源負載的特性和要求也不盡相同，既有需要大電流、高動態響應的數字電路，也有對電源噪聲十分敏感的模擬電路部分。相鄰多個不同型號的攝像頭，還很可能需要不同的輸出電壓和電流。這些對手機芯片平臺 PMIC 的輸出通道數量要求越來越高。即使通道夠用，由于前、后攝像頭和主板在空間上存在距離，傳感器電源應就近供電的原則使得平臺 PMIC 可能面臨顧此失彼的境地，這對手機結構設計、器件選型和 PCB 布線提出了嚴峻的挑戰。增加多個分立 LDO 是一種方案，但需要多占用不少本已捉襟見肘的空間又是另一個不得不面對的問題。

　　豪威集團旗下韋爾半導體近日在原有的 4 路集成 LDO，WL2866D，7 路集成 LDO，WL2864C 基礎上，推出最新一代 PMIC，WL2868C，集成 7 路高性能 LDO ，專為多攝像頭模組供電提供解決方案。

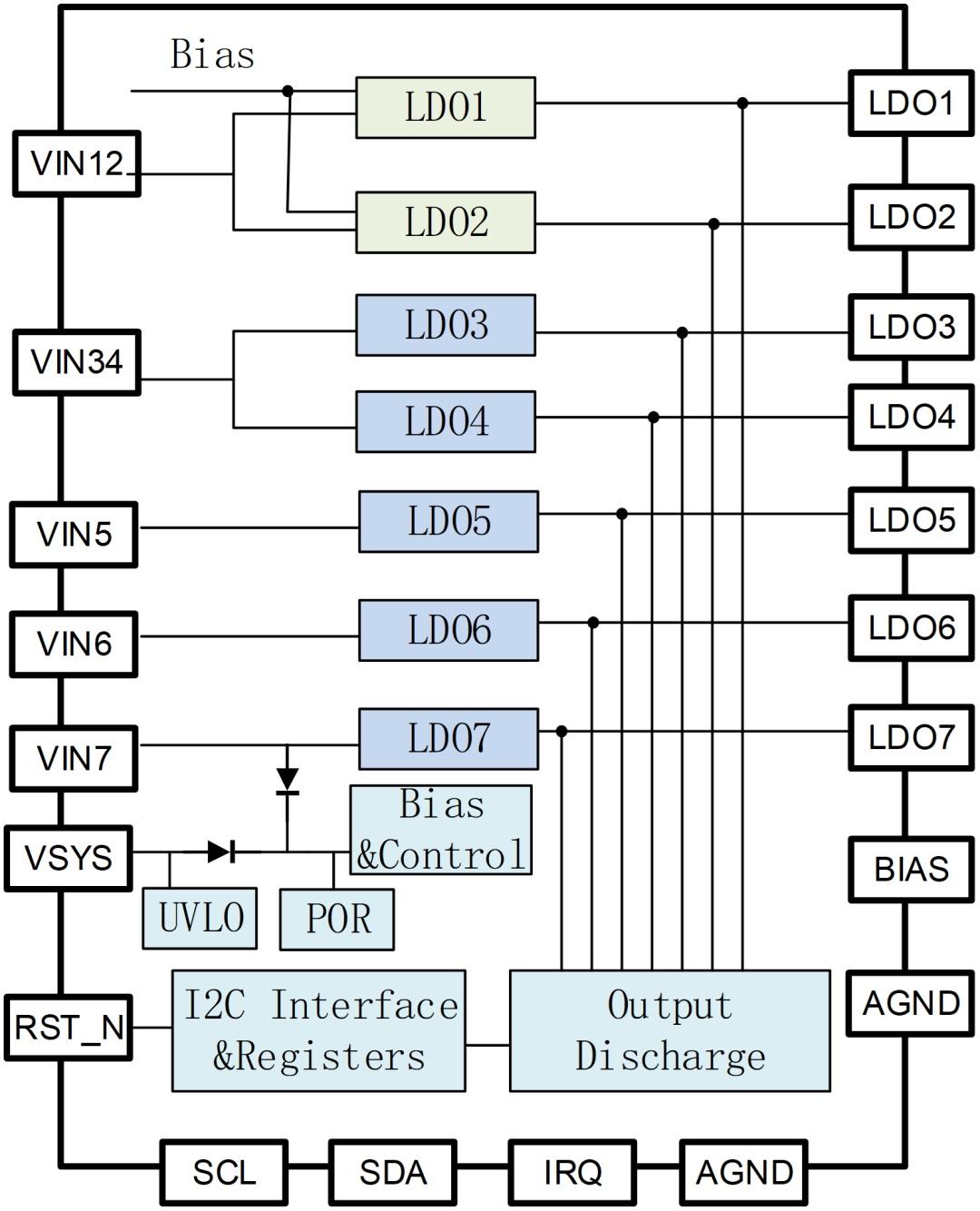

　　▲WL2868C 功能框圖

　　IT之家從官方獲悉，WL2868C 集成度高，但十分小巧，采用了 WLCSP-20L (1.52 x 1.85 x 0.51mm) 封裝。以芯片面積對比 7 路分立 LDO 的方案，只相當于占用不到 40%，在占板面積上具有非常明顯的優勢。

　　Bottom View

　　Top View

　　WL2868C 采用 I2C 控制，節省 I/O 口資源。可通過寄存器靈活設置各路輸出電壓，以適應不同攝像頭模組供電的要求。各路輸出可獨立控制時序，能靈活滿足復雜的負載上下電需求。各路輸出的快速放電功能也可獨立控制，符合攝像頭模組的供電需求。

　　WL2868C 相對 WL2864C 性能進行了全面升級。7 路輸出中，為 Sensor 的核心 DVDD 供電的 LDO1/2 可提供高達 1.2A 電流 ，具有很低的 dropout 以及出色的瞬態響應。

　　LDO3~7 具有低輸出噪聲，PSRR 高達 96dB (@1KHz，在 1MHz 頻率時，仍然有 56dB)。能很好的抑制手機內射頻等其它部分，通過電源對 Sensor 模擬部分的干擾。應用于 AVDD 時，可確保拍攝圖像低噪聲、無紋波。

　　WL2868C 主要性能參數：

　　VIN1/2 Input Voltage:

　　0.6 V~3V

　　LDO1/2 Output Current:

　　1200mA

　　LDO1/2 Output:

　　0.496V~1.512V@8mV/step

　　LDO1/2 Dropout:

　　80mV@1.2V,800mA

　　LDO1/2 PSRR:

　　70dB@f=1 KHz

　　VIN3-VIN7 Input Voltage:

　　2.1 V~5.5V

　　LDO3 to LDO7 Output Current:

　　400mA

　　LDO3 to LDO7 Output:

　　1.504 V~3.544V@8mV/step

　　LDO3 to LDO7 Dropout:

　　80mV@2.8V,300mA

　　LDO3 to LDO7 PSRR:

　　96dB@f=1 KHz

　　Programmable VSYS UVLO

　　Over Temperature Protection

　　Programmable Power Up Sequence

　　光學圖像傳感器等應用對供電電源的品質要求很高，對電源噪聲十分敏感。集成度高、尺寸小巧的 WL2868C 具備低 Noise，高 PSRR 等特性，為圖像傳感器提供潔凈、穩定的電源。此外 WL2868C 靈活的可配置能力方便了用戶設計，適應智能手機的快速迭代和發展趨勢。
