隨著蘇寧線下線上業務以及全產業、全業態規模式快速增長，特別是每年蘇寧 818 大促、雙 11 等大促節點，銷售訂單基本都呈現倍數級增長態勢，需要進行大量資源擴容，單個的容量有限，已經無法支撐蘇寧業務的快速發展。同時，單數據中心在高可用上存在不足，一旦數據中心發生故障，會導致業務受損，用戶訪問中斷，帶來嚴重的影響。針對以上問題，蘇寧規劃建設多數據中心解決方案迫在眉睫。

1方案選擇

參考業界多數據中心實踐，目前主流的多數據中心的解決方案有如下幾個：

主備模式

同城雙活

多活模式

介紹這幾個方案前，我們先來看下相關概念:

Cell：業務可封閉收斂最小執行分片；業務對請求空間按一定維度（比如會員、門店等）劃分分片。

LDC：邏輯數據中心，是由多個業務可封閉 cell 組成的集合單元，擁有獨立的基礎中間件系統（包括 RPC， MQ， DNS 等），以及出口網絡等。

PDC：物理數據中心，指物理上獨立的一棟建筑，一般每棟有好幾層, 存放一系列機柜和上千和上萬服務器, 構成一個 PDC。

AZ（Available Zone）：可用區，具有獨立的故障隔離空間，擁有獨立網絡設施或電力設備，由相鄰的單個或多個 PDC 組成。

Region：地理區域，有多可用區所組成的集合，區域之間故障域完全隔離。

1、主備模式

主機房提供服務，備用機房不提供服務，當主機房故障，服務可切換到備用機房接管。

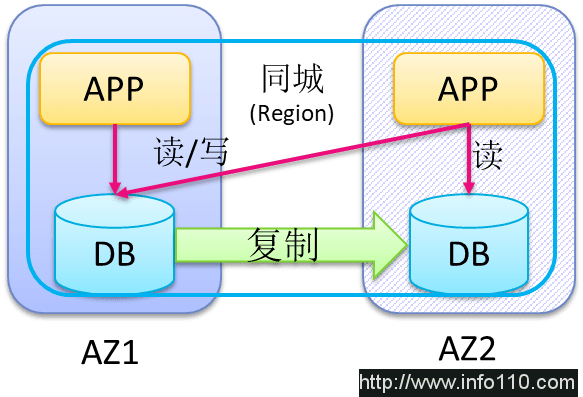

2、同城雙活

同一個集群橫跨同城兩個不同的 AZ，兩個 AZ 同時對外提供服務，同時允許跨機房訪問不同服務以及數據庫。

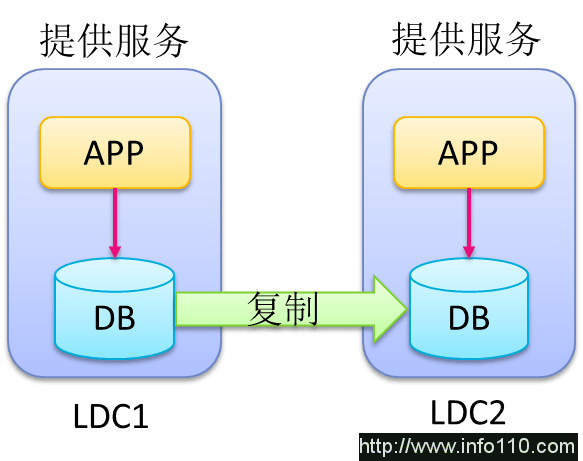

3、多活模式

多個機房同時提供服務，業務請求盡量收斂在同一個機房，當某個機房故障時，可以切換其它接管機房。

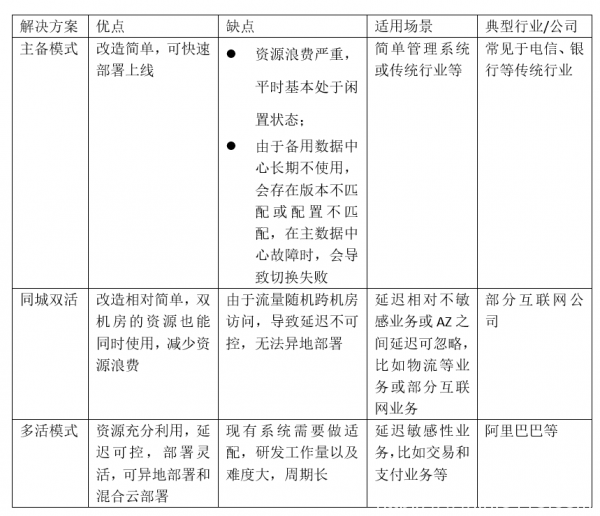

4、方案比較

鑒于蘇寧線上 / 線下交易業務和支付業務特性，以及異地數據中心的要求，通過技術評估和決策，最終選擇多活模式。

由于選擇了難度最大的一種方案模式，多活方案將涵蓋蘇寧所有核心業務以及基礎組件，需要考慮和關注的問題非常多，一旦設計發生偏差，調整的代價將非常大。為了確保方案的合理性，可實施性，首先我們討論并制定了頂層設計，包括目標、價值和設計原則，并在設計過程中不斷的復盤，以保證設計不偏離主航道。

2頂層設計

頂層設計是多活相關的干系中心經過充分討論，并最終達成一致的最高方針?？傮w方案以及各個業務系統方案都必須有嚴格遵守的規范和要求，包括目標、價值和原則。

1、目標

機房水平擴展：單機房容量有限，業務高增長帶來大量的資源需求，多活需要具備機房水平擴展能力，為資源擴容提供保障。

機房之間同城和異地高可用：單機房存在單點故障風險，多活需要具備機房級別的高可用能力，在一個機房出現故障時，能夠?qū)⒘髁靠焖偾械狡渌５臋C房，對業務的影響降低到最小。

2、價值

支持業務的快速發展：蘇寧每年的業務規模成倍數級增長，所依賴的 IT 資源也快速增長，通過機房的水平擴展，解決單機房容量不足問題，以支持業務的發展。

同城與異地容災：當機房出現電源或網絡以及地震等機房級別故障，通過機房級別的流量切換實現同城與異地容災，將對業務的影響降低到可控水平。

混合云降低持有成本：由于電商業務的特殊性，大促流量與平時流量相差上百倍，大促期間將流量劃撥到公有云，在多活能力的基礎上，實現私有云與公有云混部，降低私有云長期持有成本。

灰度發布：實現按機房級別流量逐步灰度發布，降低業務版本故障影響面，提升版本發布質量。

3、原則

同一用戶的交易盡量在一個數據中心內部完成。蘇寧對于交易業務按照用戶緯度對數據分片，特定的用戶路由到特定的數據中心，保證一個用戶的交易在一個數據中心完成。

業務無需感知多數據中心。核心業務在多個數據中心部署，提供服務，業務無需感知自己在哪個機房，即便數據中心發生切換，業務也無需感知。

盡量節省資源。由于多機房部署導致成本上升，需要通過調整高可用部署方案降低多機房部署成本。

基于頂層設計的要求，開始多活總體方案的架構設計。

3架構設計

1、相關概念

分片服務：對應的數據僅在某個 Cell 存在，其它 Cell 不與交叉或共享，比如會員服務、訂單服務等。

共享服務：所有 Cell 擁有相同的數據，相互共享，比如價格服務、商品服務等。

索引服務：用于索引數據提供服務，類似共享服務。

競爭 (控制) 服務：各個 Cell 相互操作同一個數據，為了保證數據一致性，需要在同一個數據中心進行控制，比如庫存的扣減、用戶注冊等。

競爭 Proxy 服務：用于競爭服務前置服務，比如庫存前置調撥服務。

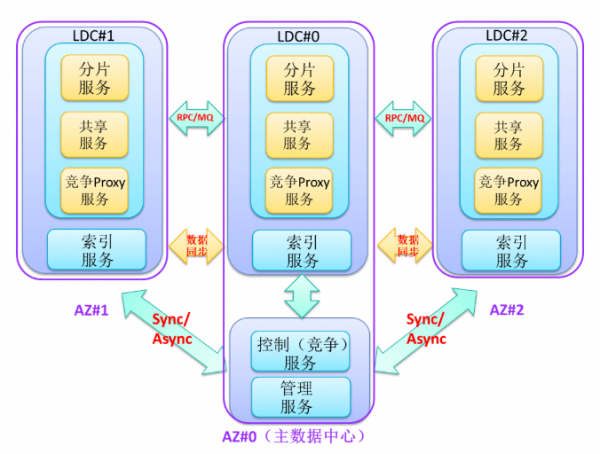

2、服務架構

按照用戶分布到不同的數據中心，多個數據中心都提供服務，在一個數據中心出現問題時，可以隨時將流量切到另外一個正常的數據中心。

服務規劃：根據業務不同功能，將服務拆分為分片服務，共享服務，競爭服務，索引服務，控制服務以及管理服務。各服務類型單獨設置路由規則，同時支持灰度路由。

統一服務路由：從接入層到服務層以及最終的數據層，都遵守統一的路由策略，保證同一用戶的交易在一個數據中心完成。

數據高可用：多數據中心保證數據庫高可用，采用全冗余方式，數據在任何一個數據中心都是可用的，從而保證高可用，任一數據中心故障，不影響數據的可用性。

3、服務路由

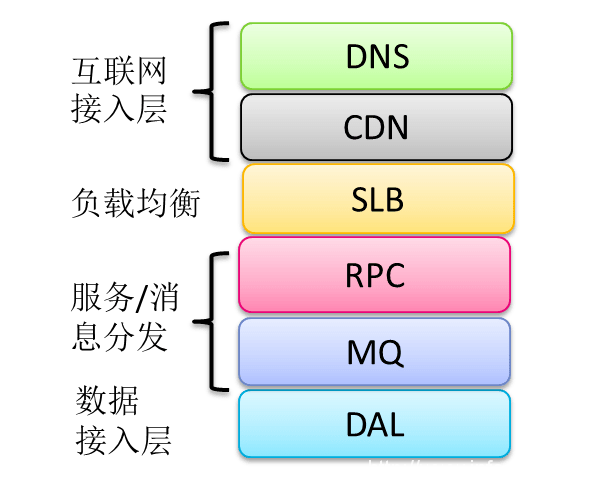

流量的分布是由服務路由來決定的，而路由的功能由各組件承載并實現，主要分成以下幾部分：

DNS：根據用戶所在位置就近路由到對應的 CDN。

CDN：根據用戶請求信息按照一定的規則路由到對應的數據中心。

SLB：根據用戶請求信息路由到同機房或其它機房。

RPC/MQ：根據用戶請求信息按照一定的路由規則分發到不同的數據中心。

DAL：數據接入層對用戶所處的分片進行校驗，確保不出現數據異?；驍?shù)據沖突。

4、服務收斂

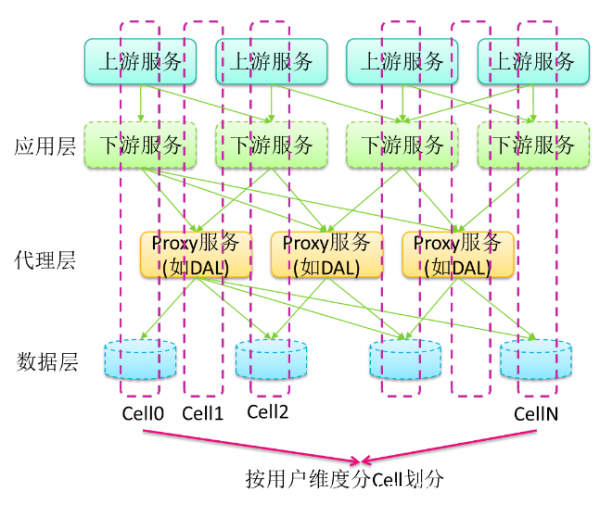

基于服務路由的功能，為了實現同一用戶的交易在同一數據中心進行，減少跨數據中心網絡延遲，需要對用戶流量進行精準分發。流量在進入數據中心前，按照一定的路由規則，確定好待分發的目標中心，以減少數據中心之間的二次轉發。比如，蘇寧在 CDN 層進行用戶的初次路由，將用戶分發到不同的數據中心。

數據中心內部，對服務層設置多種路由策略，比如設置接入層、RPC、DAL 等的路由方式以及業務服務拆分，使得同一個用戶所有請求盡量收斂在同一個數據中心，實現流量精準劃撥，避免跨機房調用。

請求的收斂設計確保流量按照 Cell 級別劃撥到不同的數據中心，并在同一中心封閉收斂，這也是實現多數據中心部署的基礎。

5、數據高可用

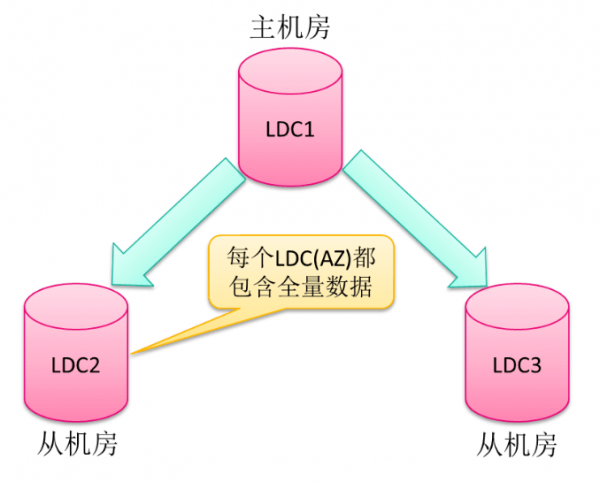

為了確保數據高可用以及任何一個機房故障都可被接管，所有數據中心都包含全量數據，當主數據中心的變更將會實時同步到各個從數據中心。

數據中心之間延遲相對數據中心內部延遲較大，數據中心之間的同步一般采用異步復制方式。在機房故障等極端情況，將出現少量數據未同步到其它數據中心，針對此類故障場景，在機房恢復后，需要對未同步的數據進行人工修復。

4技術難點

按照多活的架構設計，并結合蘇寧的業務特點和 IT 技術現狀，需要優先解決相關的技術難點。

1、高可用實現

高可用實現原則

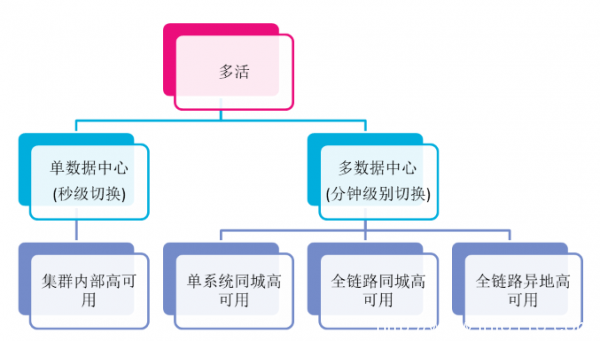

數據中心高可用分成兩部分：

（1）單數據中心內高可用

集群內部高可用

無狀態服務 (比如應用服務器)：采用 N+1 方式部署，任何一臺故障，流量都可被其它機器所接管。

有狀態服務 (比如數據庫)：采用 2N（一主一從）或 3N（一主兩從）方式部署，任何一臺故障，在秒級切換到另外一臺機器。

（2）多數據中心間高可用

單系統同城高可用：任何一個系統有計劃維修或非計劃性故障，都可切換到另外一個數據中心

全鏈路同城高可用：當機房級別故障或維修時，可切換到另外一個機房接管。

全鏈路異地高可用：當出現地震等特殊場景，異地機房可進行接管，避免同城兩個數據中心同時故障等異常場景。

其中機房級別故障切換時間一般在分鐘級別。

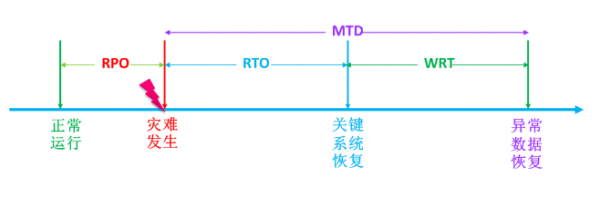

高可用實現指標

RPO(Recovery Point Object)：表示機房級別故障時，未被同步的數據時長?？紤]到 MySQL 在特殊情況下復制延遲較大情況下，RPO 設置為分鐘級別，正常情況下 RPO 為秒級

RTO(Recovery Target Object)：表示機房故障情況下，關鍵流程或系統切換恢復時間，一般為分鐘級別

WRT(Work Recovery Time)：表示故障時，由于 RPO 導致的未同步異常數據修復完成時長，一般為小時級別。

高可用實踐

服務切換

（1）數據復制拓撲結構

對于分片數據跨機房復制方式主要分成兩種：

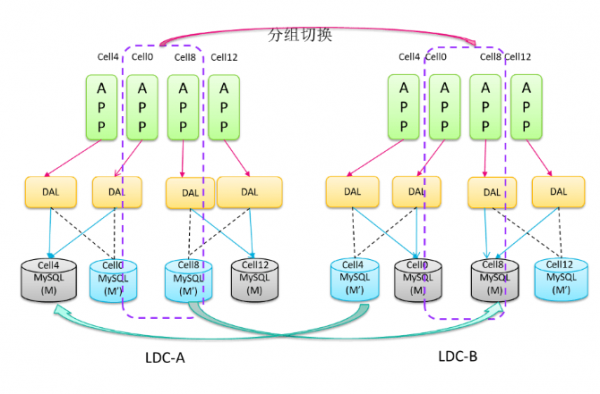

單向交叉復制：兩個機房同一個分庫的兩個不同集群之間采用主備模式進行復制，僅主集群提供寫操作，如上圖所示 Cell4 的 LDC-B 做為主集群復制到 LDC-A 備集群， Cell8 的 LDC-A 主集群復制到 LDC-B 的備集群

雙向復制：兩個機房同一個分庫的兩個不同集群之間采用主 – 主模式進行復制，兩個機房的集群同時提供寫操作服務

復制拓撲結構比較

為了確保數據的一致性和避免出錯概率以及數據存儲分布不規整，蘇寧初期采用單向交叉復制拓撲結構。

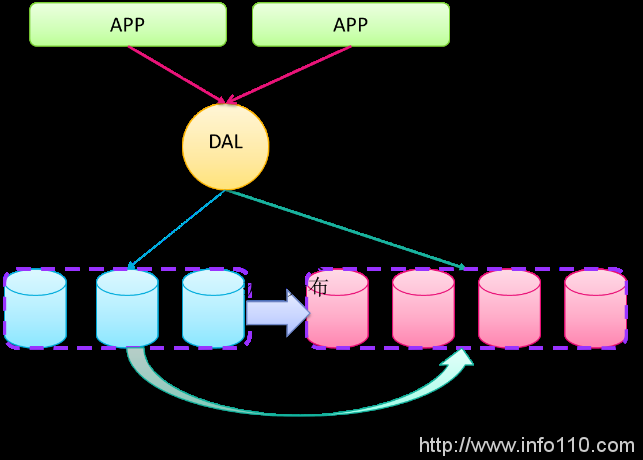

（2）數據遷移與規整

為了實現按用戶分 Cell 分布到不同數據中心，并且蘇寧業務形態的多樣性以及一些歷史遺留問題，比如單表記錄過多（超過 1 億），不利于多數據中心的擴展，為此需要對數據按照一定的規則重新遷移和規整。

對原有數據做快照，然后對快照數據重新規整到新的分庫分表。

對原有集群增量數據準實時抽取 Binlog 數據規整到新的集群。

通過 DAL 灰度劃撥流量寫入到新的集群，直至所有數據切換到新集群。

（3）服務切換

對于分片數據服務，分片服務按照一定規則對 Cell 分組進行切換，確保應用層的服務和數據可以同時切換，避免數據寫入異常。

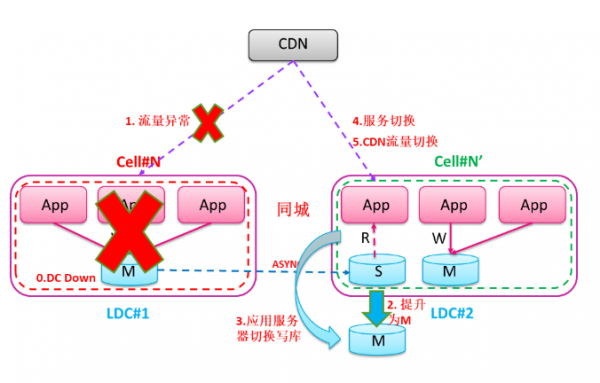

跨數據鏈路切換

為了實現部分流量全鏈路劃撥到不同的數據中心，以及在數據中心故障時能夠快速接管業務，所有多數據中心流程分發和服務調度全部由基礎中間件平臺完成，無需業務感知數據中心故障或流量劃撥，這樣整體切換時間會大大縮短，快速恢復業務。從而實現數據中心之間同城高可用以及異地高可用。

具體步驟如下：

接管機房對應的從庫提升為主庫。

服務寫操作切換到新的接管機房。

服務（SLB/RPC/MQ）切換到新的接管機房。

CDN 流量重定向到新的接管機房。

2、灰度部署與上線

為了確保多機房部署時，拓撲結構和配置的變化，不影響到整個業務系統運行，采用灰度部署方案，分以下幾個階段：

基礎組件部署：比如 RPC、MQ、WAF、數據庫等的部署

業務系統部署：比如訂單系統、會員系統、促銷系統、商品系統等的部署

組件和系統部署完成了，為了確保業務穩定上線，生產的流量逐步劃撥，前一個步驟的完成為下一個步驟的準入條件。

具體如下：

用白名單（內部用戶）進行測試，驗證部署和配置的正確性。

進行單系統流量劃撥，確保每個系統切換的正確性。

全鏈路流量劃撥，確保端到端切換的正確性。

3、全鏈路監控

蘇寧的業務種類繁多，為確保核心交易業務的可靠性和擴展性，現階段優先對這些業務進行多活改造和多數據中心部署。

一次交易請求，落在哪個數據中心處理，請求失敗是由哪個業務節點導致等等，這就需要一套完善的監控平臺，對全鏈路，多數據中心的各個環節進行全方位，高精度的監控。

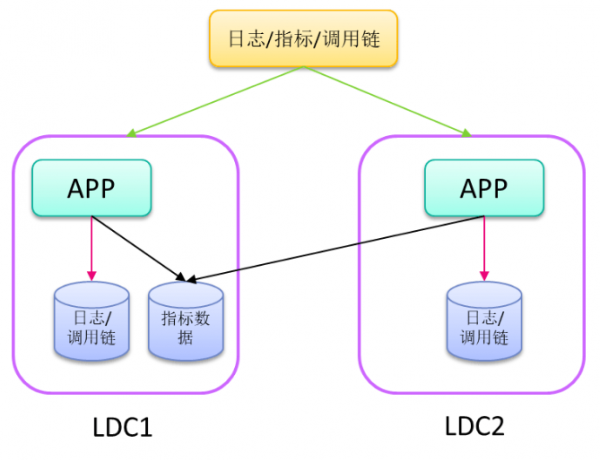

監控平臺主要分成以下幾個部分：

日志：分別在每個機房部署日志組件，避免跨機房傳輸日志帶寬消耗，查詢通過聯邦模式匯總查詢。

指標 (metrics): 每個機房匯總到指標數據到主機房，以便指標在主機房匯總查詢。

調用鏈：分別在每個機房部署調用鏈，調用鏈也是通過聯邦模式查詢。

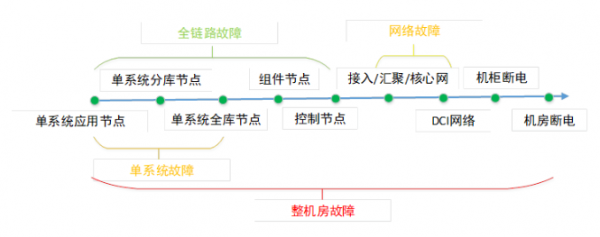

4、故障演練

為了模擬機房故障，通過混沌工程逐步提高爆炸半徑，模擬業務故障，減少對業務的影響，主要故障模擬如下：

單系統故障模擬：比如訂單系統或會員系統單個系統故障

全鏈路故障模擬：比如交易鏈路或支付鏈路多個系統同時故障

網絡故障模擬：比如交換機或路由器等故障

整個機房級別故障模擬：比如電源（市電、UPS 等）故障導致整個機房故障

通過混沌工程模擬可以相對真實驗證整個多活系統的容災能力，整個模擬對業務的影響都相對可控，大大降低對業務的影響。

5多活拓展

在多活方案設計過程中，需要綜合考慮蘇寧 IT 基礎設施規劃，其中異地部署和混合云部署是多活能力的拓展和延伸。

1、異地部署

由于同城機房資源受限，并且同城部署無法解決地震等極端故障，因此需要引入異地部署。異地多數據中心相比同城多數據中心，最大的問題就是網絡延遲明顯增大，數據中心的寬帶相對受限，需要在架構和整體的解決方案上進行考慮，通過技術手段實現異地多數據中心的高可用性，降低延遲。同時需要通過組件對傳輸數據進行壓縮和傳輸限流，確保傳輸?shù)臄?shù)據在有限的寬帶可控范圍內。

蘇寧多活架構從一開始就是按照異地部署架構來設計，大大降低同城和異地部署異構性和運維復雜性。

2、混合云部署

蘇寧業務系統大促流量是平時業務流量的十倍甚至上百倍，日常資源都是按照大促的峰值進行準備，資源持有和運維成本較高，資源采購，上線周期較長。因此大促期間，通過將部分流量彈到公有云，利用公有云的彈性能力，為私有云進行削峰，大大降低蘇寧私有云長期持有成本，以及運維成本。

混合云相比原有多活需要做如下的能力拓展：

安全管控：公有云與私有云屬于不同的信任域，對于公有云與私有云相互訪問進行管控，確?；旌显凭W(wǎng)絡之間安全；以及公有云數據存儲安全管控。

快速部署：由于公有云是根據按量或按月 / 按年計費，快速部署能力可以降低公有云資源成本使用時長。

非對稱部署：由于公有云與私有云處理能力不一樣，可以通過非對稱部署降低公有云和私有云成本。

6總結

多數據中心多活項目作為蘇寧重大項目，經過 3 年左右的建設，已于 2019 年上線，歷經 818 和雙 11 等大促考驗，實現關鍵鏈路從單機房平滑過渡到多機房的突破，支撐了業務的快速發展；并在機房出現真實故障時，快速實現業務恢復，將故障影響降低到可控范圍內。

混合云項目經歷一年左右的建設，也已初具規模，將為蘇寧后續的業務高速發展保駕護航，降低公司大促擴容成本。
