英偉達在 RTX 3090 / 3080 旗艦顯卡上使用了 Ampere GA102 GPU 核心，預計未來幾月還會在其它 SKU 中見到它的身影，包括 GeForce / Quadro 產品線。不過在此之前，擅長各種芯片透視的 Fritzchens Fritz，已經向我們展示了 RTX 30 系顯卡核心的高清圖片。

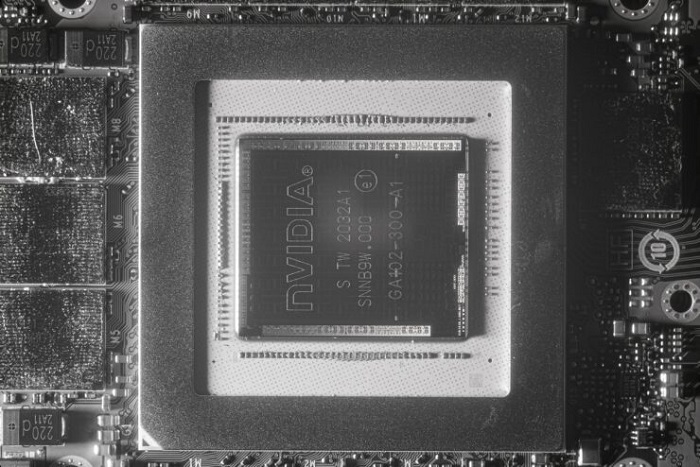

　　在將 GeForce RTX 3090 顯卡的散熱器拆掉之后，即可看到裸露的 GA-102-300-A1 核心。由于沒有頂蓋(IHS)，本次透視工作也相對輕松。

　　需要指出的是，完整的 GA102 Ampere GPU 規格尚未被英偉達正式啟用。其中包括了 7 組圖形處理集群，每組 * 12 個 SM 單元。

　　GA102 Ampere GPU 的封裝尺寸為 628.4 m㎡，內有 283 億個晶體管，含 84 組 SM 單元 / 10752 核心，輔以 10MB L1 + 6MB L2 緩存，以及光柵(ROP)/ 紋理貼圖(TMP)單元、內存控制器、以及 NVLINK 高速 I/O 接口。

　　Ampere GPU 的 SM 單元還分成了四大塊，每塊具有 32 個 FP32 / 16 個 INT32 內核，以及配套的 Tensor 內核和 Warp 調度單元，并且每個模塊還有新增的 L0 指令高速緩存 + 64KB 寄存器(每個 SM 單元 256KB)。

　　最后附上 Locuza 分享的 GA102 GPU 核心的各模塊注釋，并且我們迫不及待地看到其針對 AMD Radeon RX 6000 系列“Big Navi”(Navi 21)GPU 的核心分析。
