在電路設置的過程中，都會實現模擬一遍，這是就需要用到模擬軟件，最常見的就是proteus，可是proteus應該如何使用呢?今天我們就一起來了解下吧。

proteus教程——Proteus基本使用方法

常用菜單欄：完成文件的打開，關閉，保存等操作;平移，放大，縮小，網格設置;撤銷，重做復制粘貼等

常用快捷工具欄：是常用菜單欄的快捷使用方式。

最右邊是功能模塊的快速工具欄。

4常用鼠標操作：左鍵：選擇;左鍵(雙擊元件)：設置元件屬性;右鍵：調出快捷菜單;右鍵(雙擊元件)：刪除元件;滾輪(按下)：進入平移圖紙模式;滾輪(滾動)：放大縮小圖紙。

添加元器件：

在元器件選擇模式下，點”P”，調出元器件庫。

常用元器件搜索關鍵詞：電阻：res;發光二極管：led-yellow/blue/red;滑動變阻器：pot-hg。

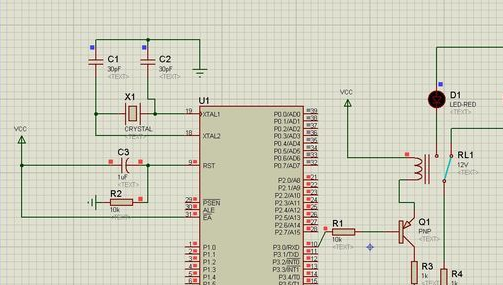

搭建電路：選中元器件然后放在電路圖合適位置，連線。

如何在protues中添加元器件

方法一：把你的元件庫復制到MODELS、LIBRARY文件夾中就行了，不過復制后最好在proteus的菜單system—-setpaths中重新選一下路徑，不然容易導致軟件打不開

方法二：

Protues第三方元件庫使用方法51A.M.VSM.LIBS的使用方法：

1.首先請卸載和刪除所有VSM.LIBS以前的版本!!!

2.安裝VSM.LIBS安裝程序

3.啟動ISIS和ARES，選擇主菜單的System/SetPath…

4.在彈出的PathConfiguration對話框的Libraryfolders中添加…VSM.LIBSLibrary;在Simulationandfolders中添加…VSM.LIBSMODELS

5.關閉ISIS和ARES，重新啟動ISIS和ARES程序，即添加成功

proteus教程的相關內容今天就介紹到這里了，如果大家還想了解更多與之相關的內容，歡迎關注優詞網。對于proteus初學者，提醒各位可是從最基礎開始學起，這樣就簡單很多了。
