教程步驟

Step 01 AI 繪制基本圖形

1. 打開 AI，Ctrl+n 新建畫布,寬度：800px，高度 400px

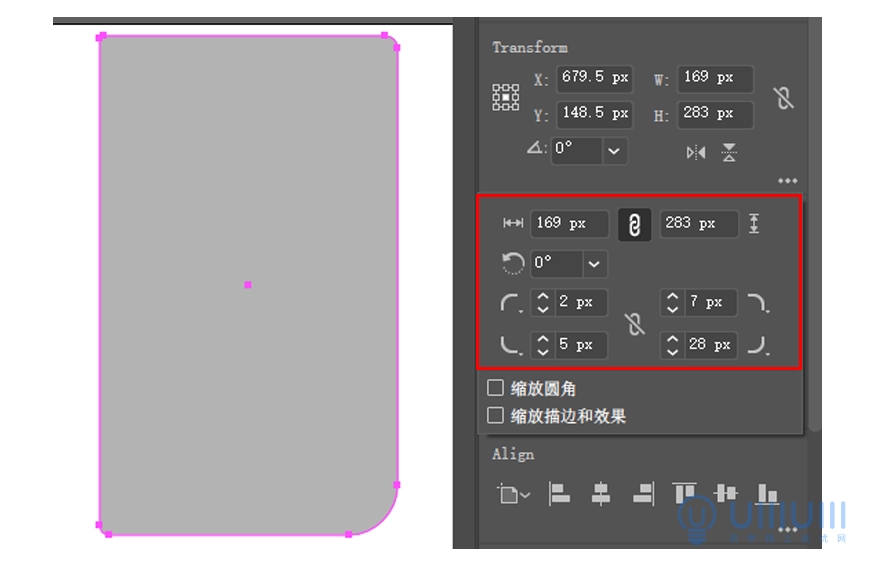

2. 新建寬度：169px，高度 283px，四個圓角分別為 2px，7px，5px，28px。

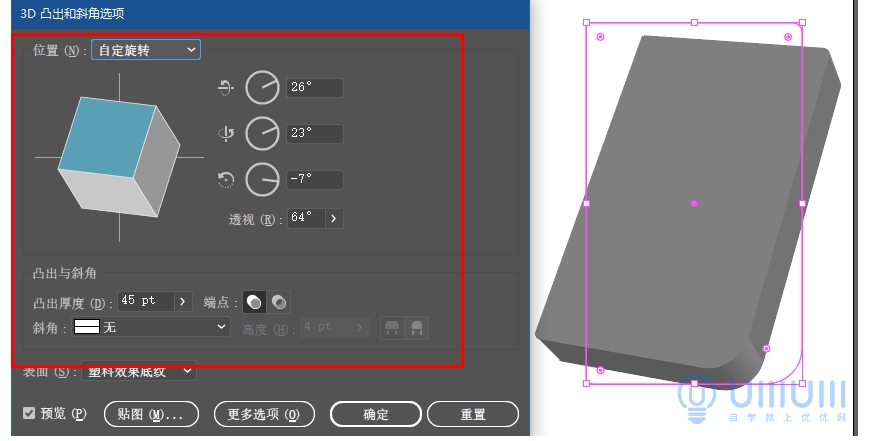

3. 框選所有的色塊，并添加 3D-凸出的效果，調整凸出距離與透視角度。

4. 選中所有圖層，然后在對象中選擇拓展外觀。

5. 選中拓展外觀后的圖層，將圖形分為游戲正面和游戲機側面兩個形狀。

Step 02 導入 ps 進行基礎繪制

1. 打開 PS，Ctrl+n 新建畫布,寬度：1200px，高度 1200px

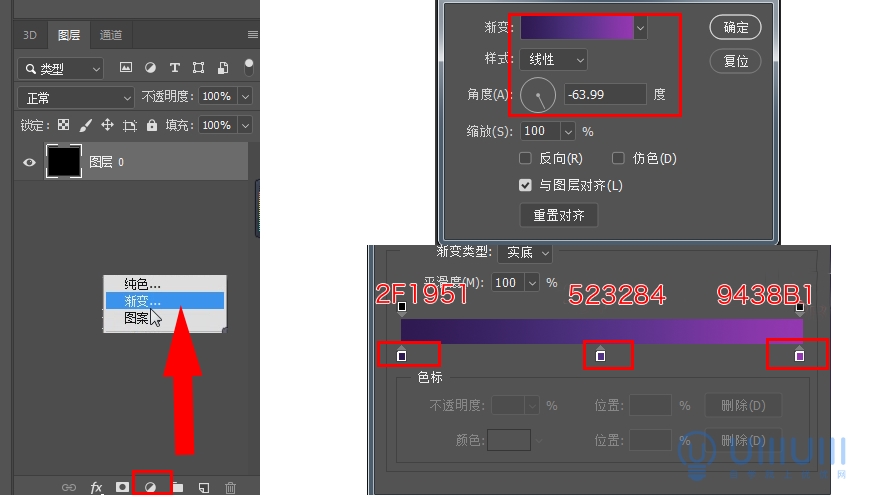

2. 右下角添加漸變圖層，根據實際效果可以拖動圖層調整。

效果如下

3. 將 AI 中調整好的圖層拖入，為游戲機側面圖層添加顏色疊加效果

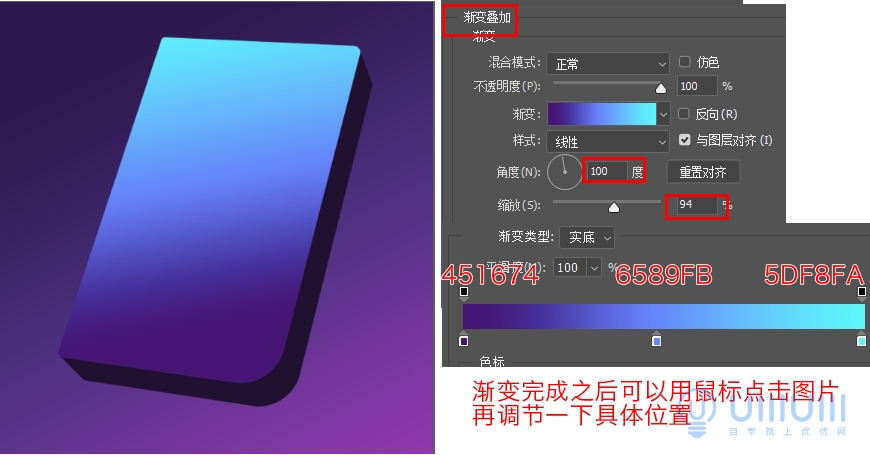

4. 游戲機正面添加漸變疊加效果

Step 03 裝飾圖案部分

1. 利用鋼筆工具創建矩形，上、左兩側貼合游戲機正面，下、右適當留出距離并在右下角減去一部分，命名為玻璃層

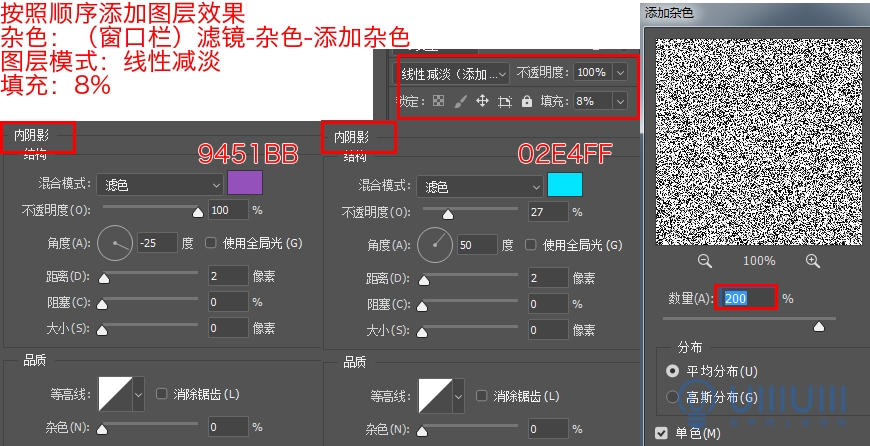

1.1 為玻璃層添加內陰影效果，目的是在側面做出厚度效果

1.2 將玻璃層圖層模式改為線性減淡，填充改為 8%

1.3 在窗口欄選擇添加 200%的雜色做出玻璃的模糊效果

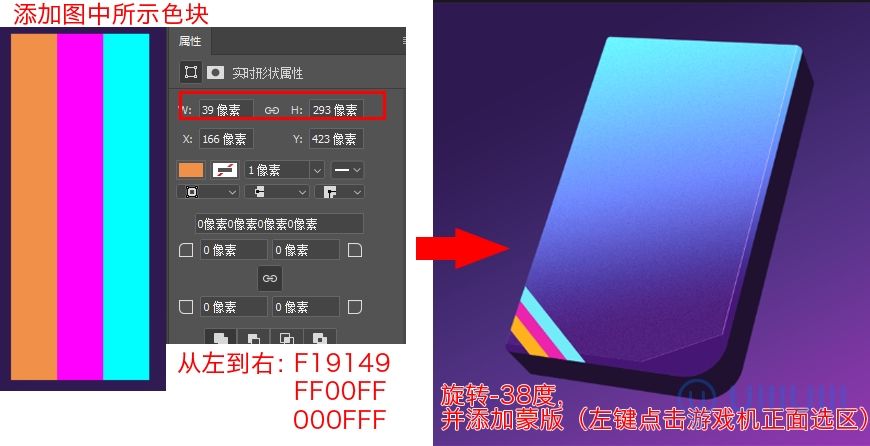

2. 建立三個大小一致的矩形旋轉-38 度，并添加蒙版（區域可直接選擇游戲機正面圖層），命名為左下三色

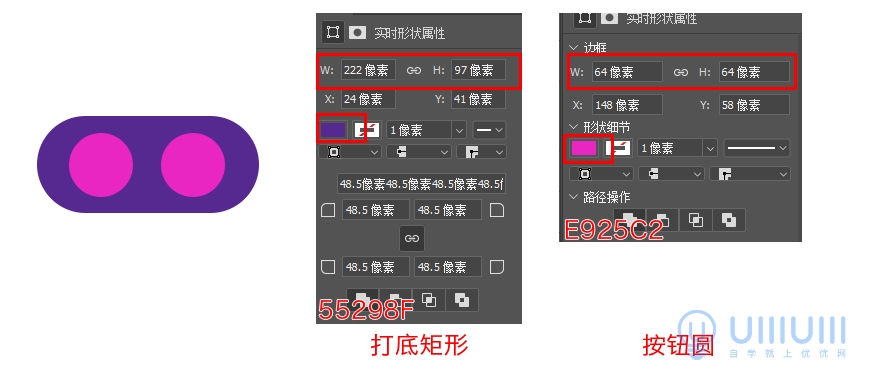

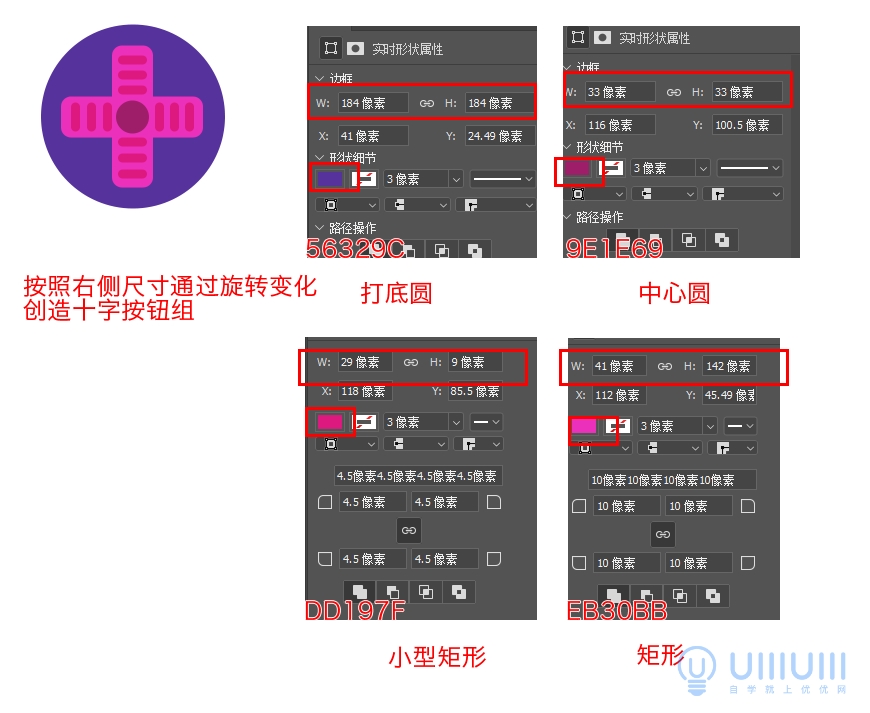

3. 創建如下兩個不同圖形的按鈕組，分別命名為十字按鈕與斜按鈕，數值參考圖片

4. 創建如下三個矩形，作為游戲機的屏幕層

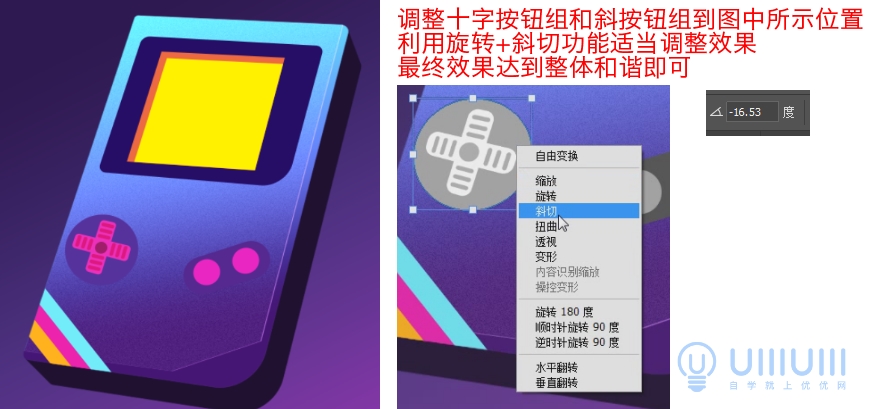

5. 將上面幾個圖案調整到如圖位置，根據實際情況進行運用斜切效果進行適當調整

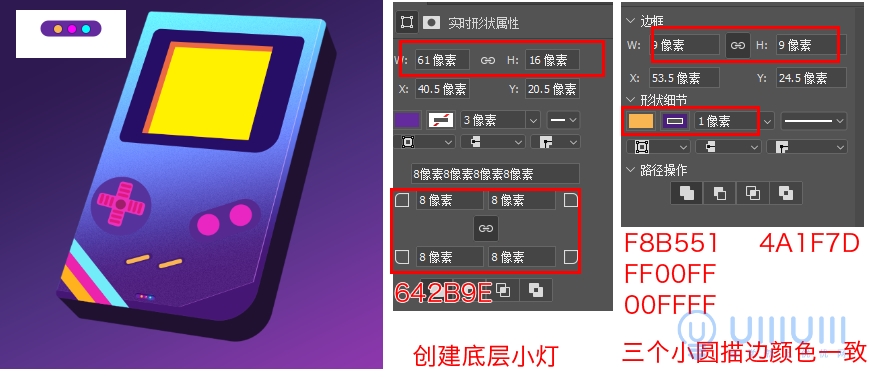

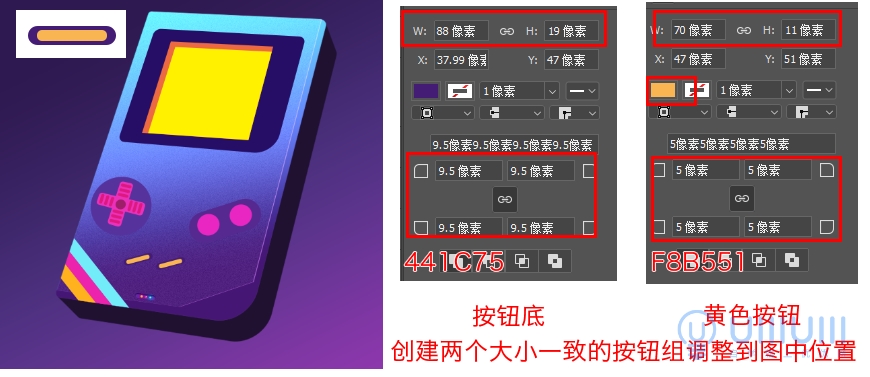

6. 再次創建黃色按鈕組以及底下小燈組，數值參考圖片

Step 04 光影調色效果

1. 為十字按鈕組添加圖層立體效果

1.1 復制一層表面圖片填充色改為 9B1363

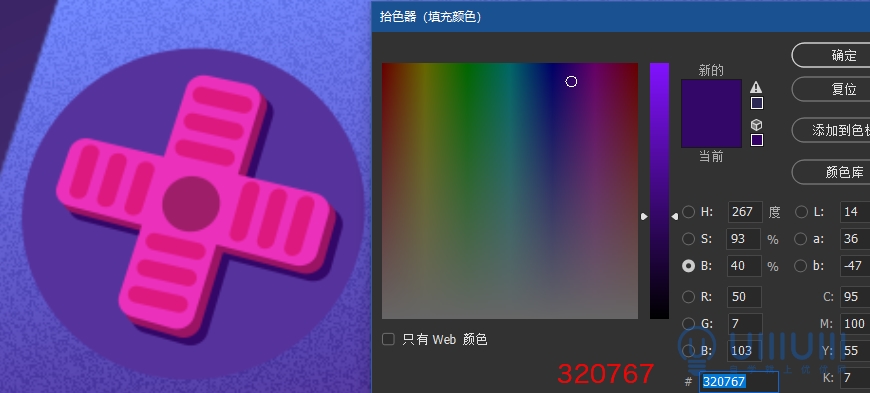

1.2 再復制一層作為底層，填充色改為 320767

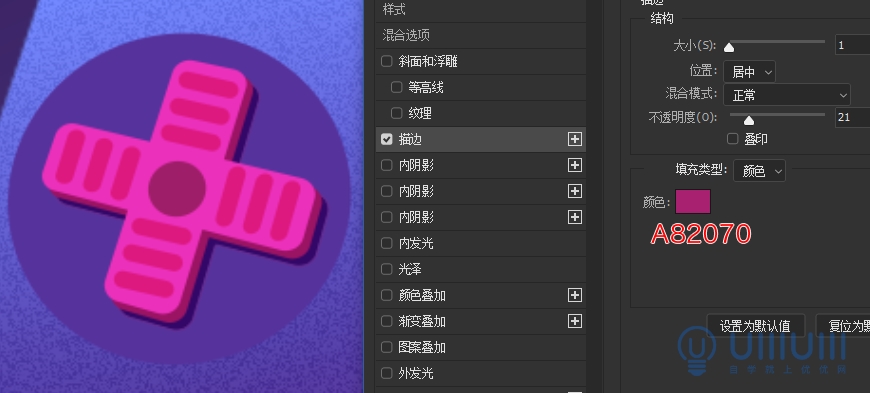

1.3 為底層添加描邊效果，顏色改為 A82070

1.4 為打底圓添加內陰影，混合模式為正片疊底，色號為 727EF6

1.5 十字矩形添加外發光效果，填充色改為 860581

2. 為斜按鈕組添加立體效果

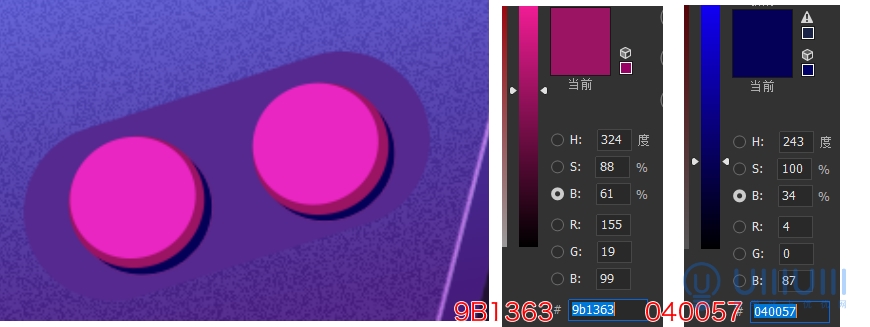

2.1 厚度方式參考十字按鈕組，色號分別為 9B1363、040057，底層描邊一致

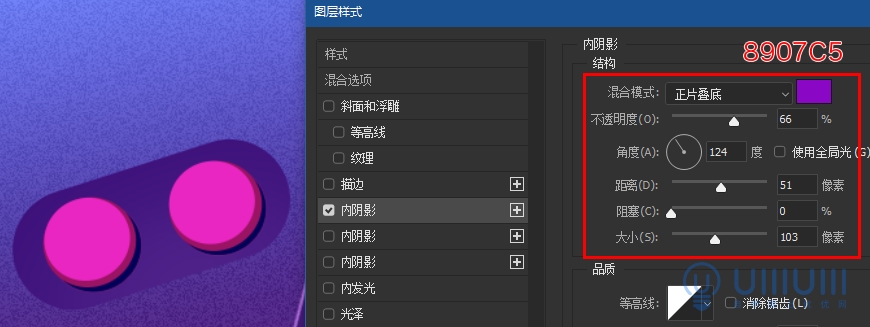

2.2 為打底矩形添加內陰影，混合模式改為正片疊底，色號為 8907C5

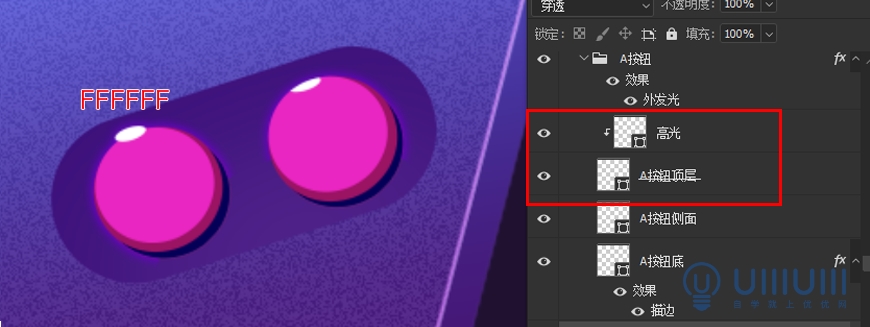

2.3 利用畫筆添加高光，高光圖層往下做剪貼蒙版

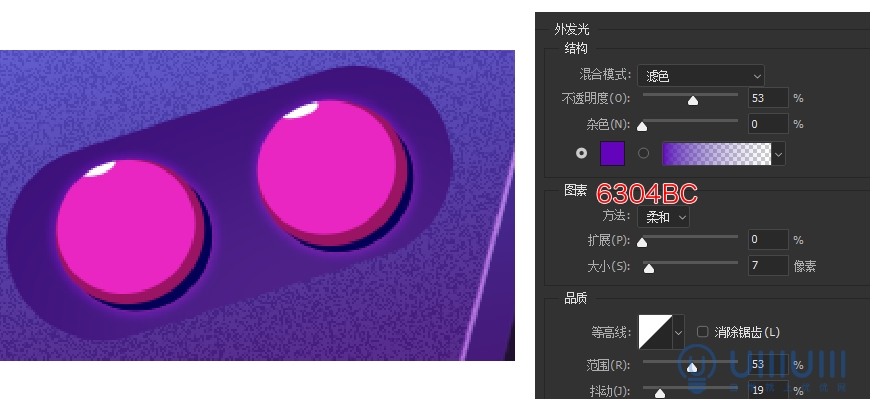

2.4 按鈕組添加外發光效果，顏色調整為 6304BC

3. 為黃色按鈕組添加立體效果

3.1 按鈕底添加內陰影，混合模式為變暗，色號為 6008D1

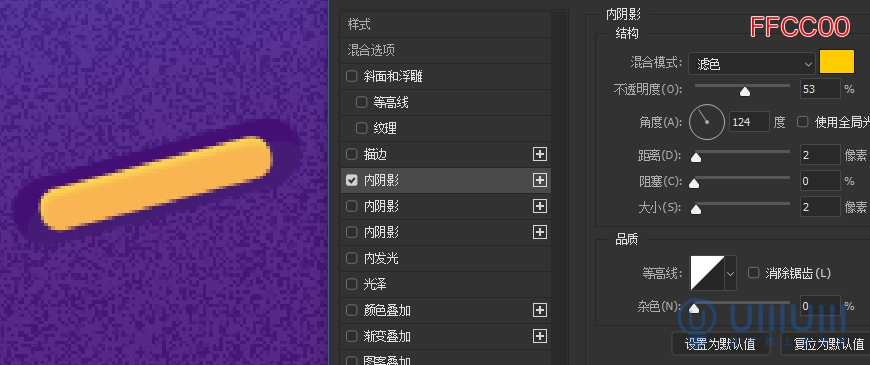

3.2 黃色按鈕添加內陰影 1，混合模式濾色，色號為 FFCC00

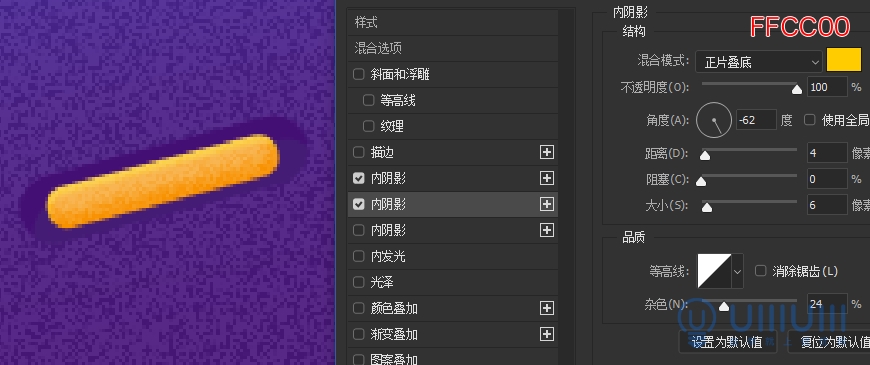

3.3 添加內陰影 2，混合模式正片疊底，色號為 FFCC00

3.4 添加投影，混合模式正片疊底，色號為 522B86

4. 為底下小燈添加立體效果

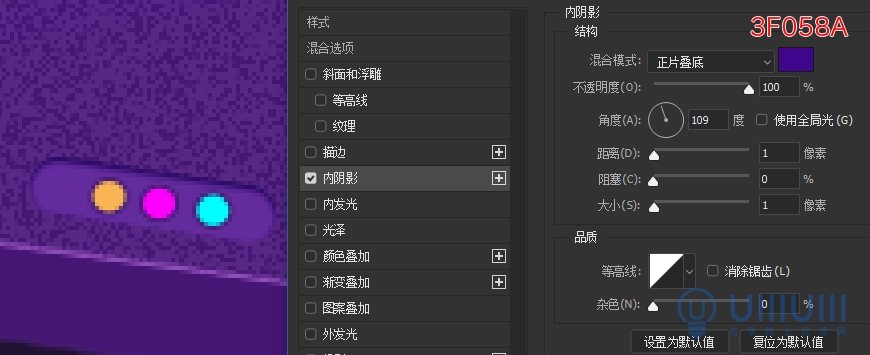

4.1 打底矩形添加內陰影，混合模式正片疊底，色號為 3F058A

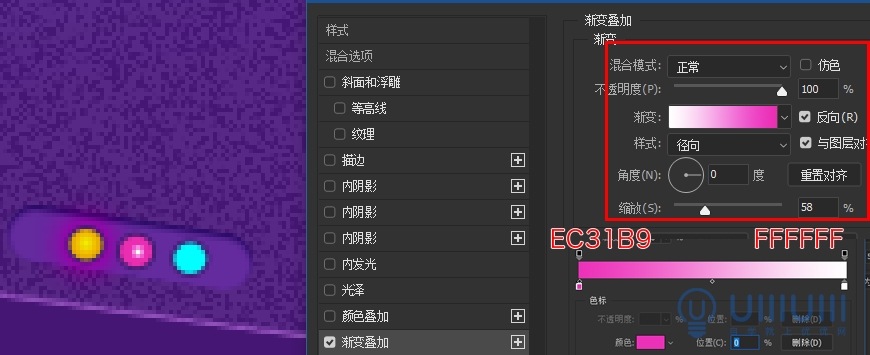

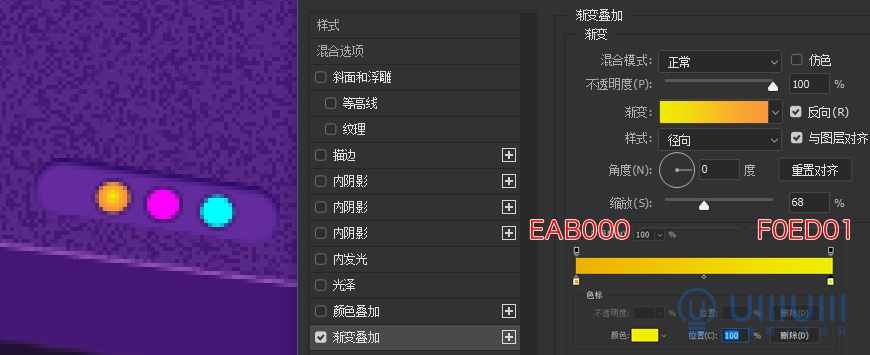

4.2 小燈 1 添加漸變疊加

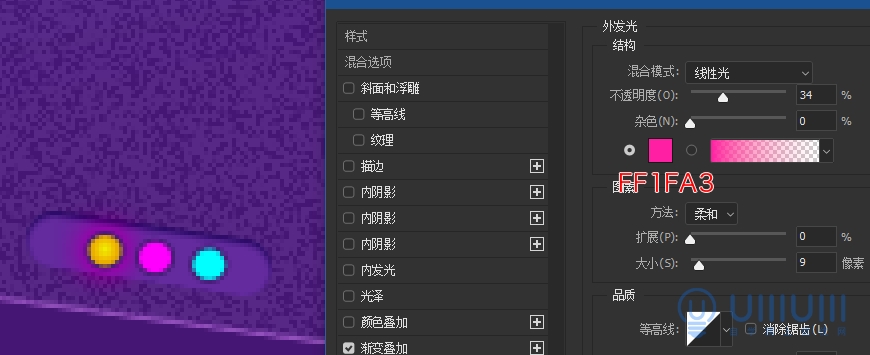

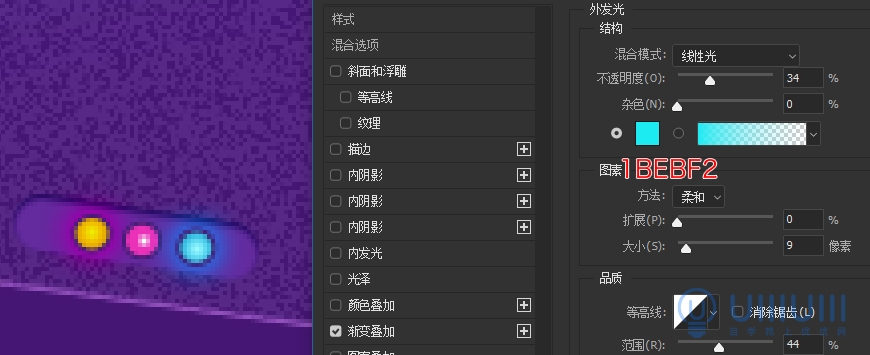

4.3 小燈 1 添加外發光

4.4 小燈 2 添加漸變疊加

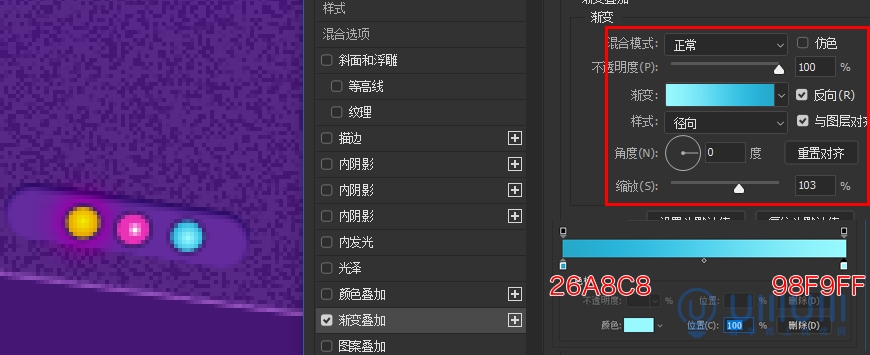

4.5 小燈 3 添加漸變疊加

4.6 小燈 3 添加外發光

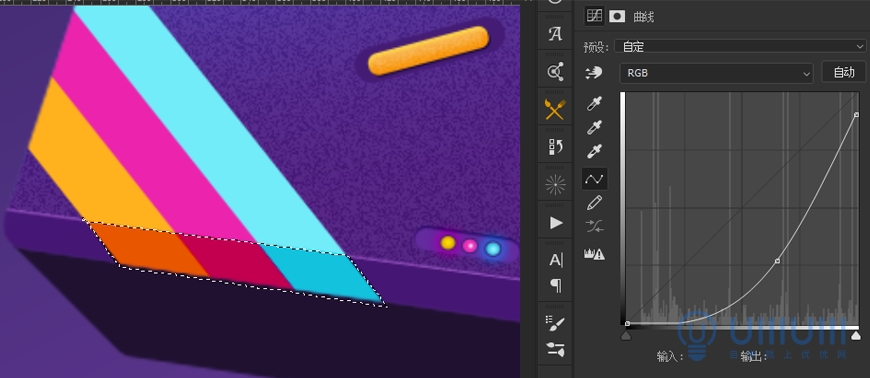

5. 為左下三色組添加曲線效果壓暗，做出側面轉折效果，選取可以利用多邊套索工具來進行選擇

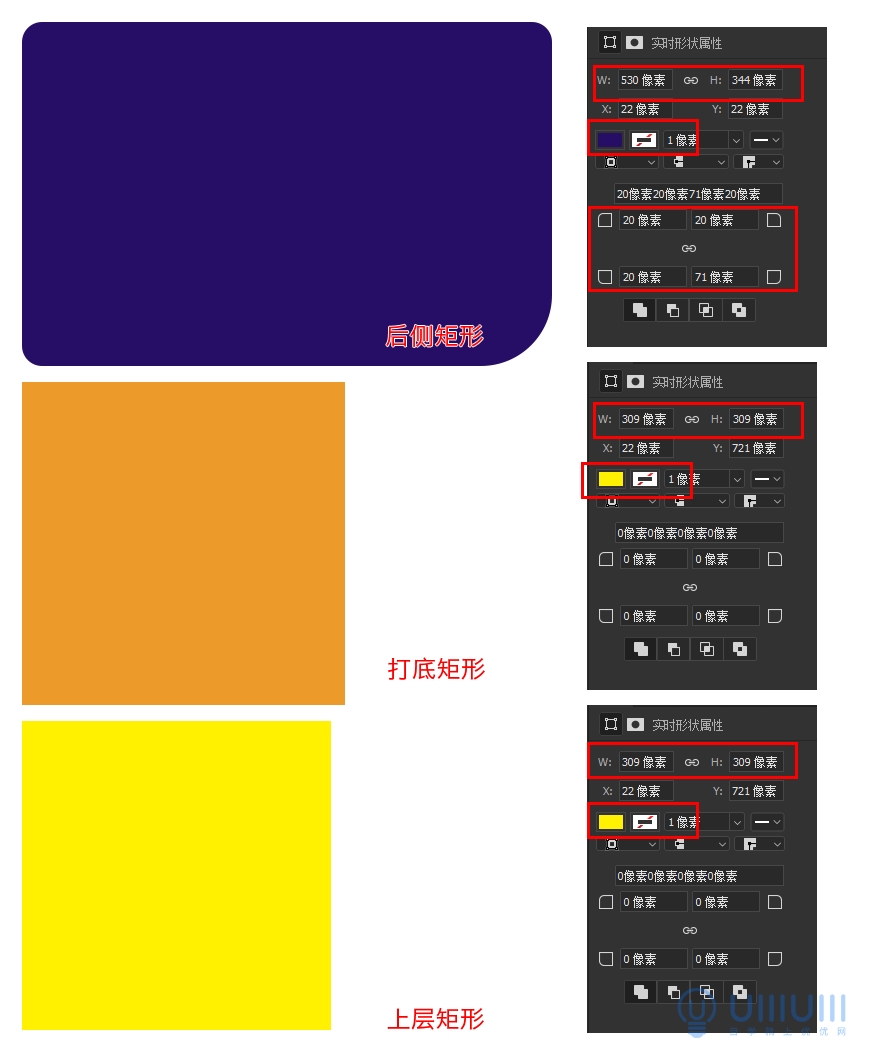

6. 為屏幕組添加立體效果

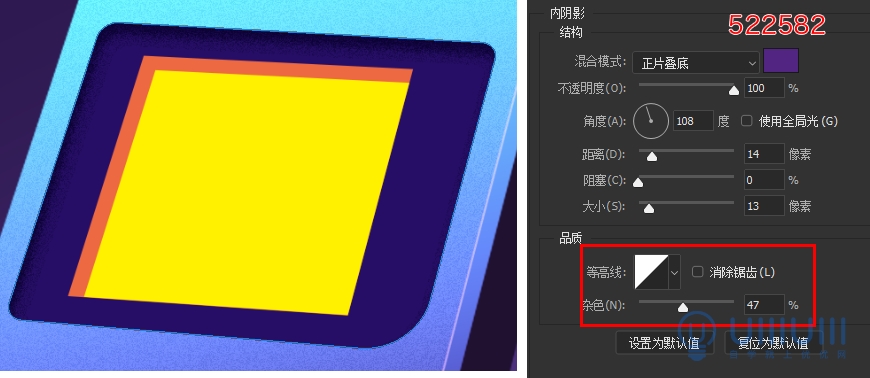

6.1 后側矩形添加內陰影，混合模式正片疊底，色號為 522582

6.2 上側矩形添加漸變疊加效果

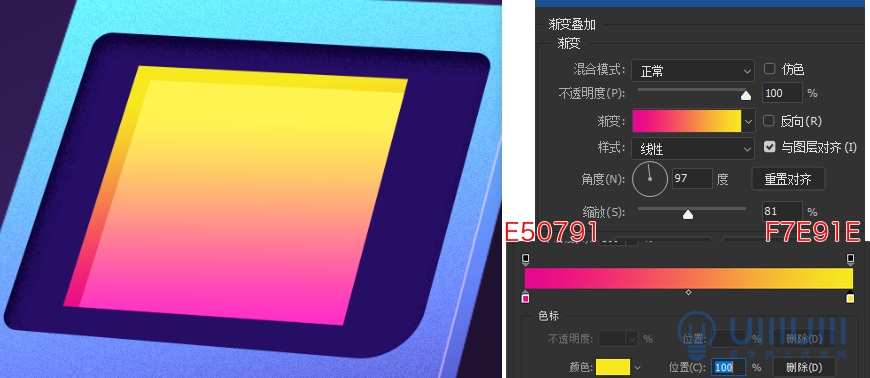

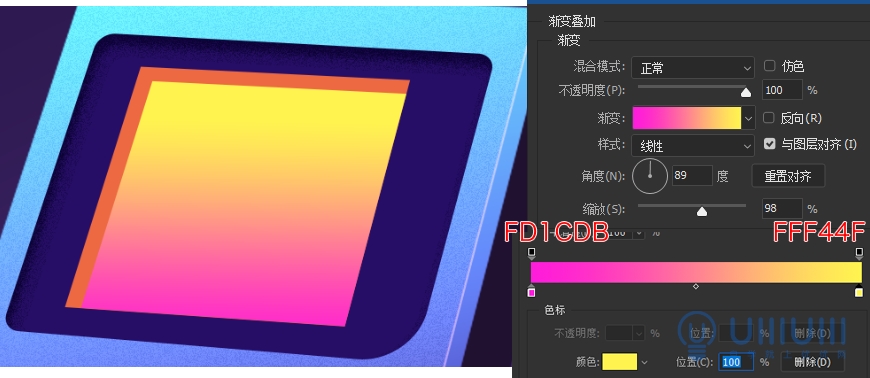

6.3 打底矩形添加漸變疊加

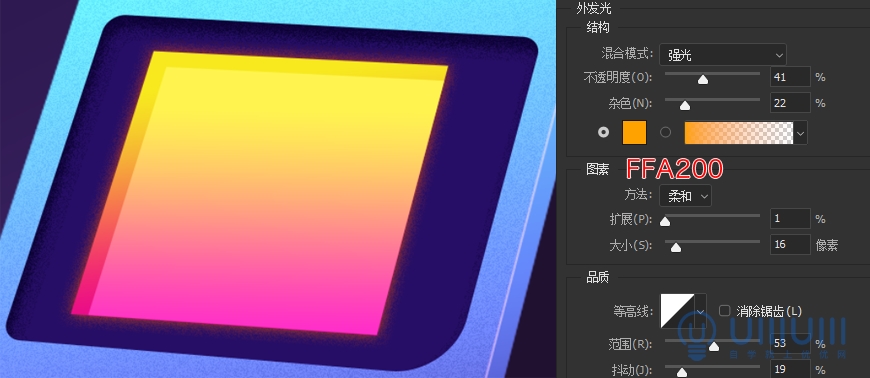

6.4 打底矩形添加外發光，色號為 FFA200

Step 05 添加裝飾效果

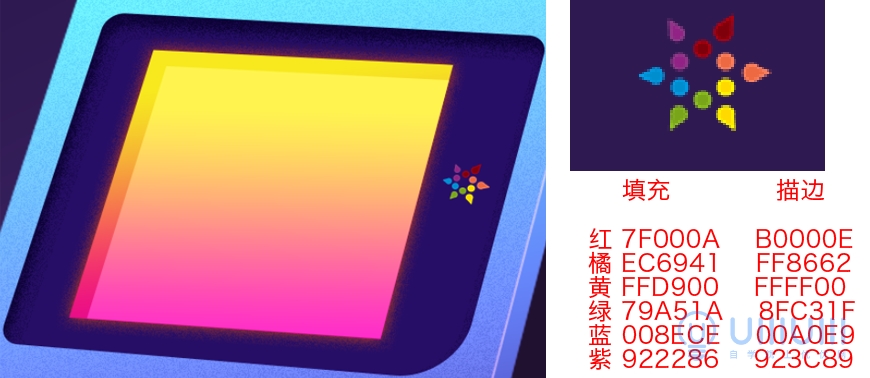

1. 創建如下幾何形狀放置于屏幕右側，適當利用斜切調整位置

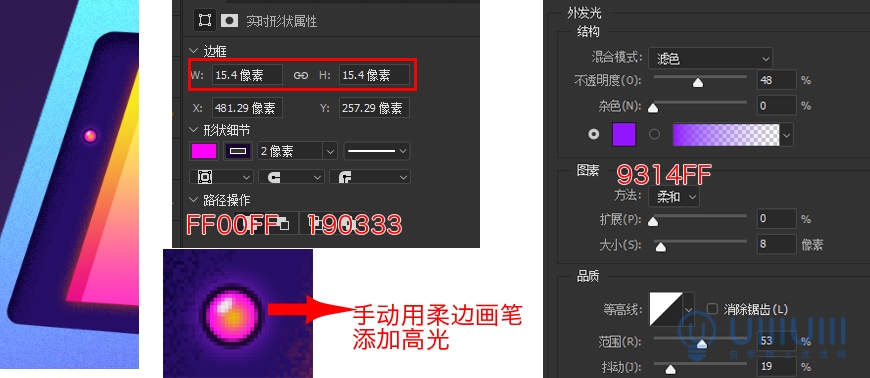

2. 創建小球放置于屏幕左側

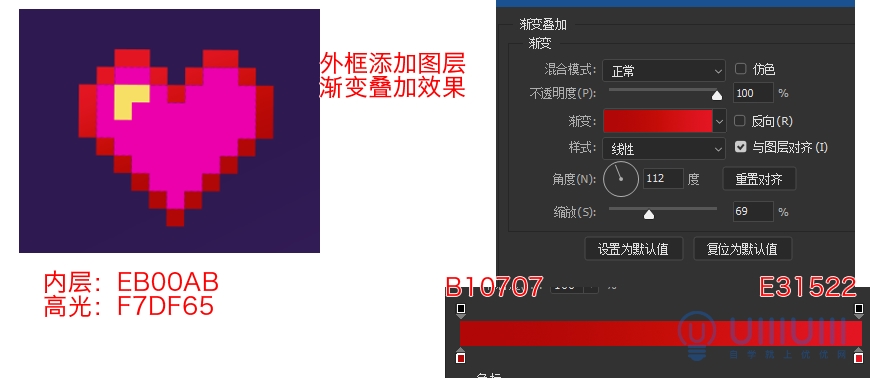

3. 利用正方形來制作下面的愛心圖案，并為最外層添加漸變疊加效果

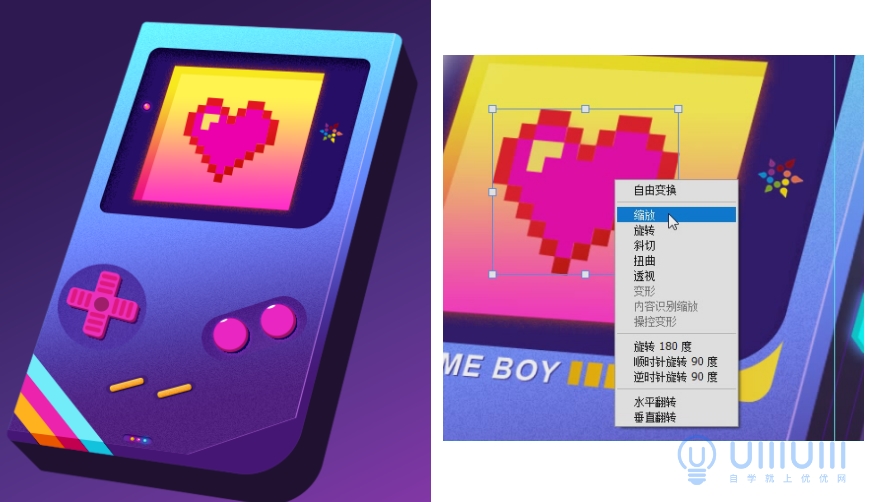

4. 將愛心調整到屏幕中間并利用斜切和旋轉進行調整，調整完畢效果如下，可以適當調整位置，按照實際效果為主

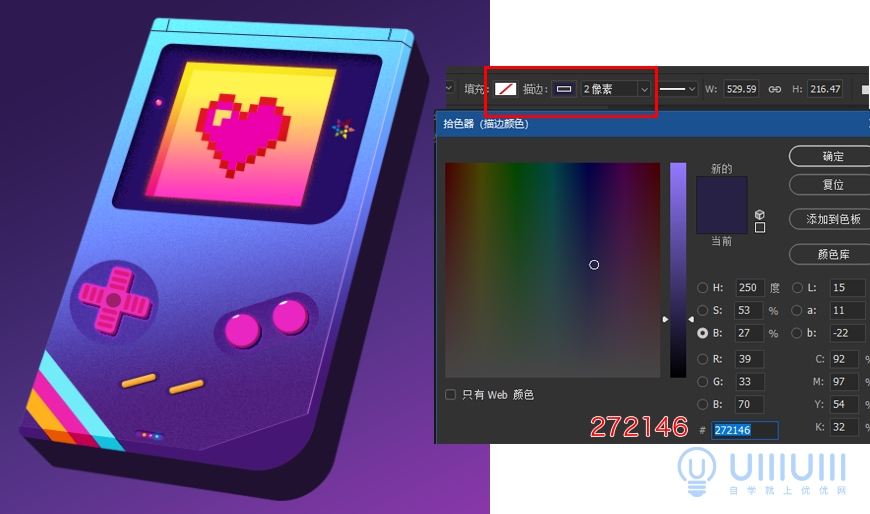

5. 為游戲機上層利用鋼筆添加橫杠，厚度為 2px，色號為 272146

6. 在玻璃層右下側利用鋼筆工具建立如下 7 個斜杠，寬度為 10px，色號為 272146，并合并為斜杠組

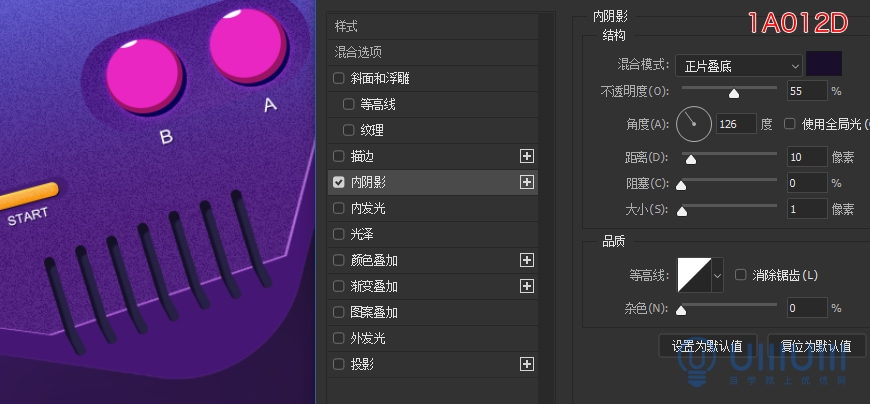

7. 斜杠組添加內陰影，混合模式正片疊底，色號為 1A0E2D

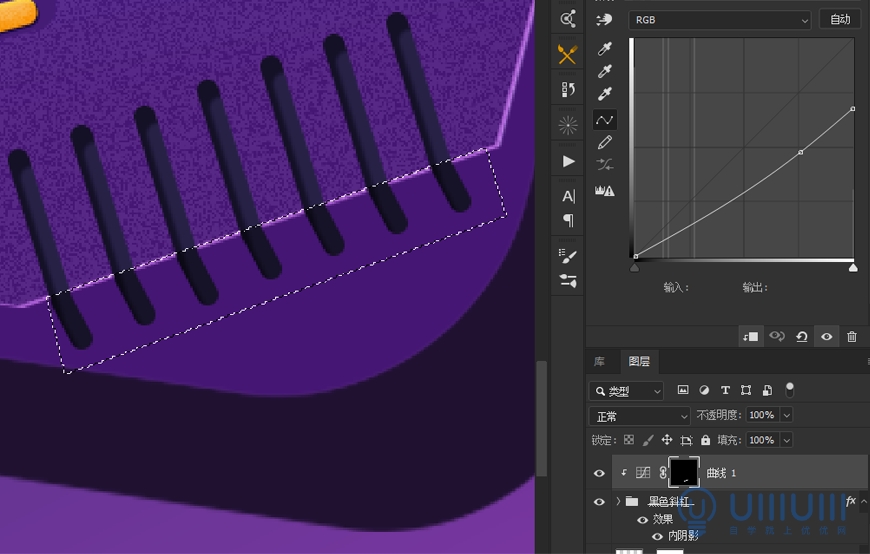

8. 利用多邊形套索工具為斜杠組添加曲線來進行壓暗，制造出轉折厚度效果

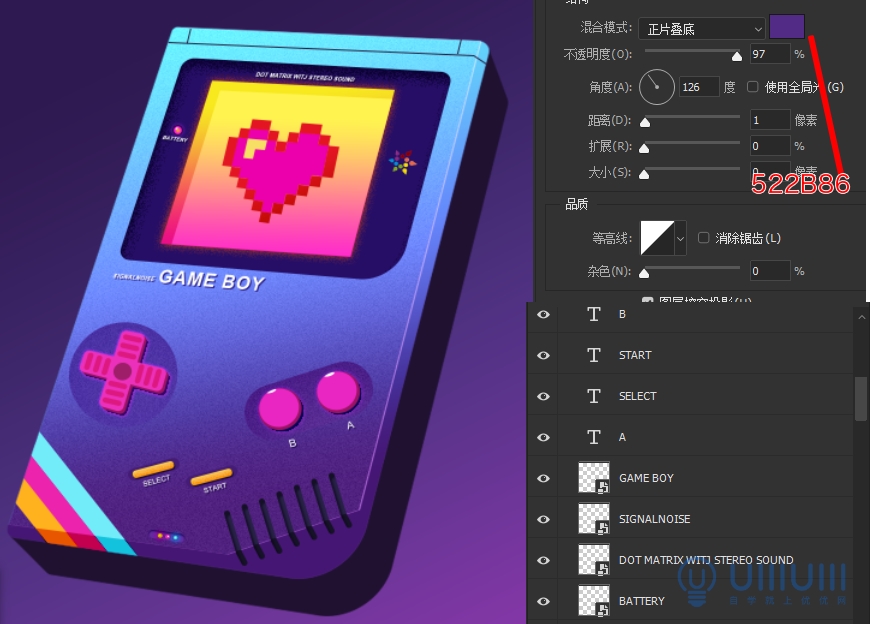

9. 在圖中位置添加文字組，具體內容可以參考圖層名字，文字組添加正片疊底效果，色號為 522B86，適當利用斜切調整具體效果

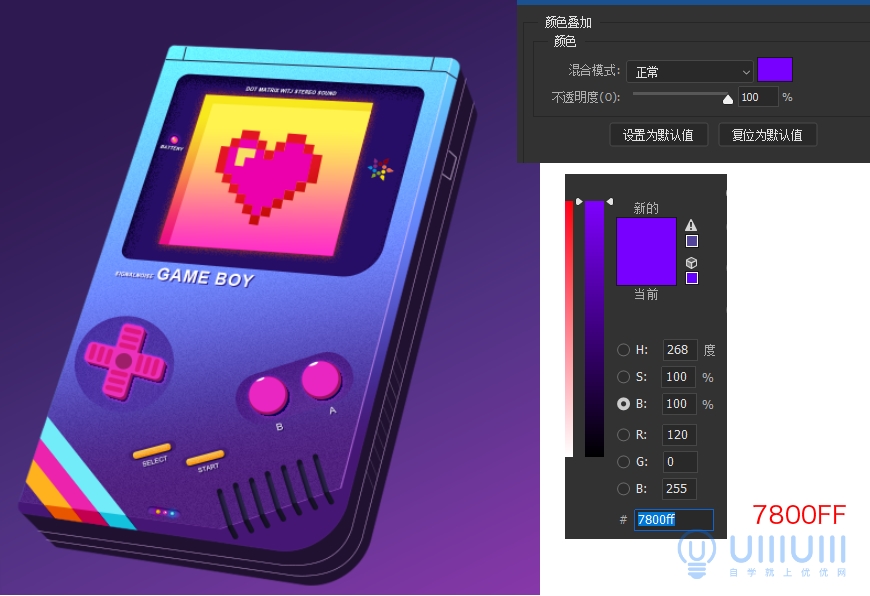

10. 利用鋼筆工具在游戲機側面添加如下裝飾圖案，色號為 7800FF

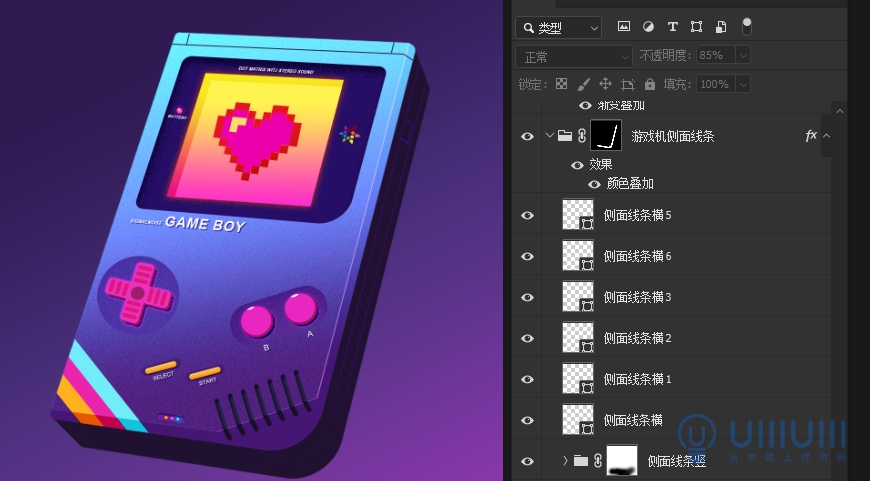

11. 利用蒙版來讓線條豎組產生漸變效果，最底下完全遮擋，從轉角處開始顯現

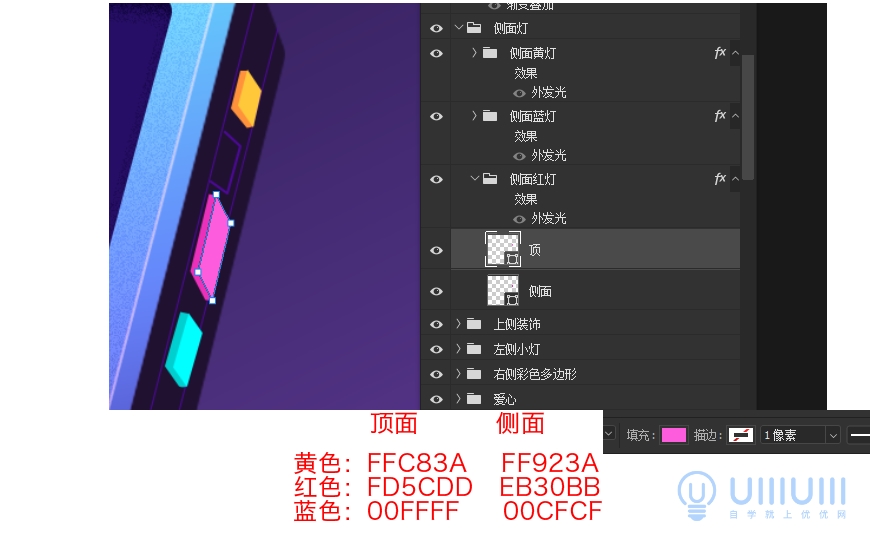

12. 利用鋼筆創建三個不同顏色的矩形作為側面燈，色號參考圖片并各自為組

13. 為側面燈光組添加外發光效果，數值參考下圖，混合模式皆為濾色

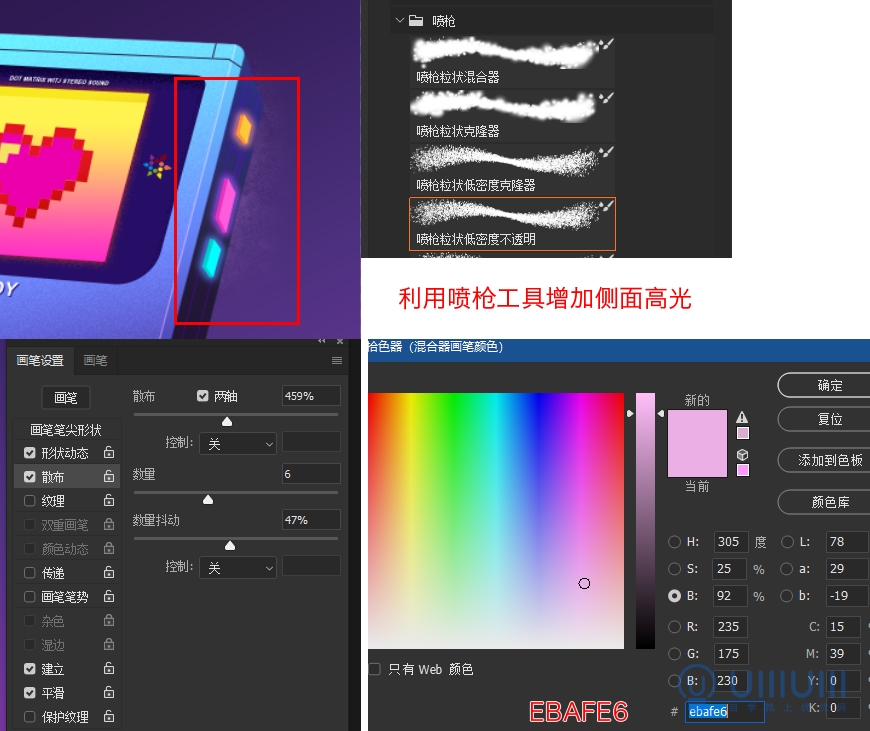

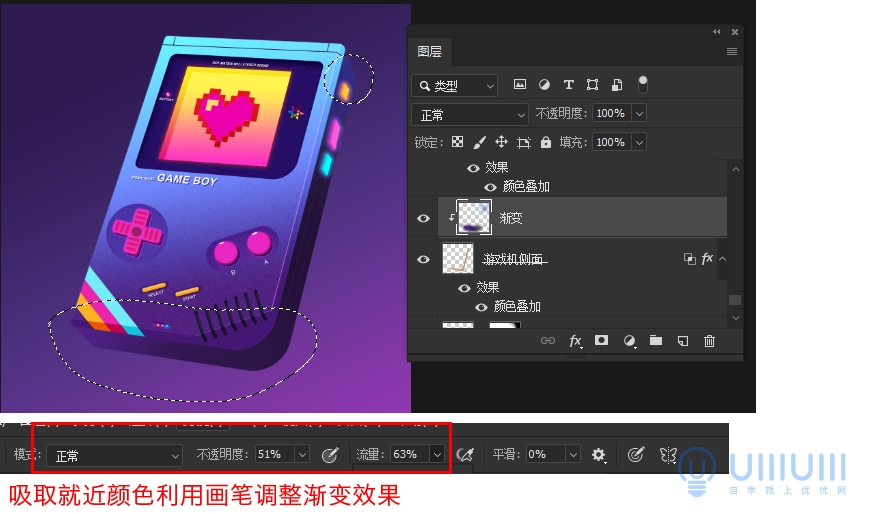

14. 利用畫筆工具為游戲機側面添加漸變效果，顏色吸取就近顏色，使用時適當降低畫筆不透明度以及流量

15. 利用噴槍工具在背景圖層上面添加高光位置，適當調整畫筆設置，此處切勿一直放大看效果，整體和諧即可、

16. 為屏幕圖層添加高光效果

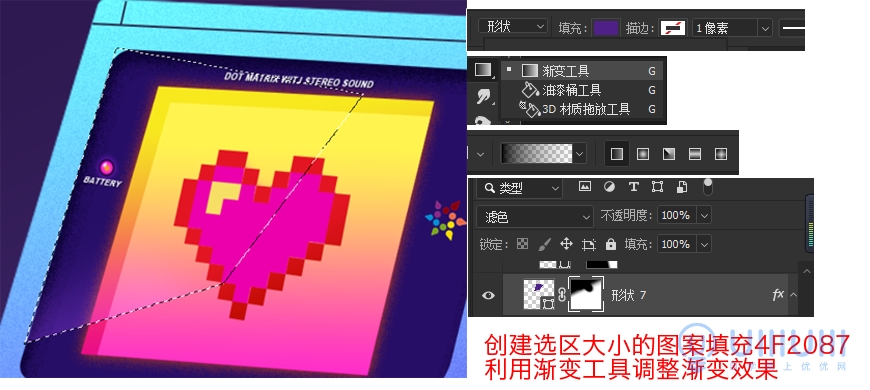

16.1 利用鋼筆工具創建如圖所示的不規則形狀并添加漸變效果，利用蒙版效果來讓矩形只顯示下側一部分圖案

16.2 為矩形添加內陰影，混合模式正常，添加 60%的雜色效果

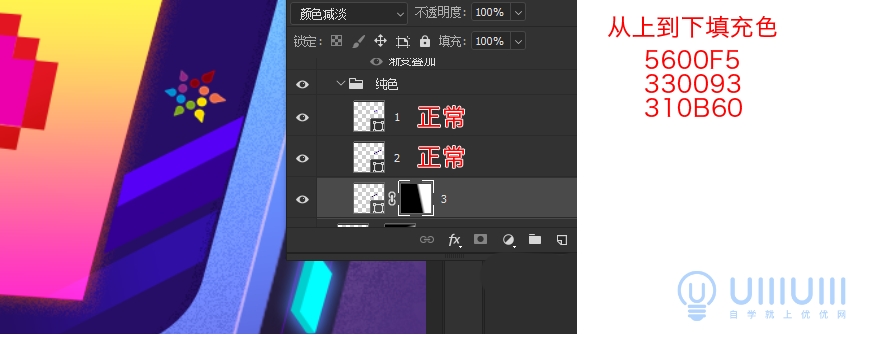

16.3 在屏幕右側添加三個矩形，色號依次為 5600F5、330093、310B60，最下面的矩形利用漸變工具添加蒙版

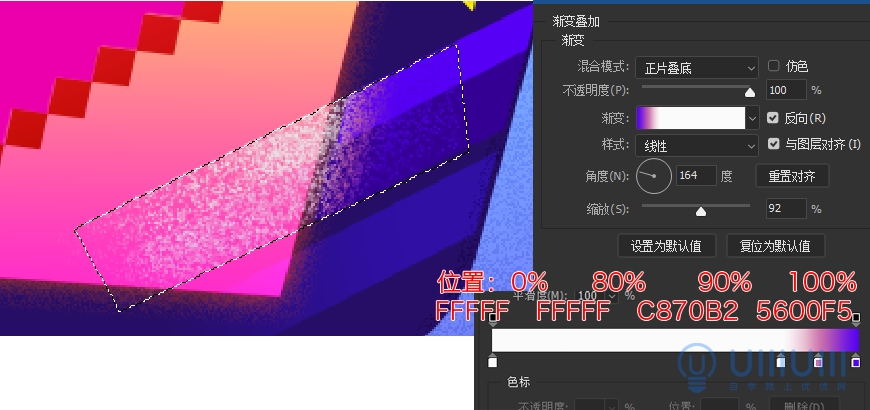

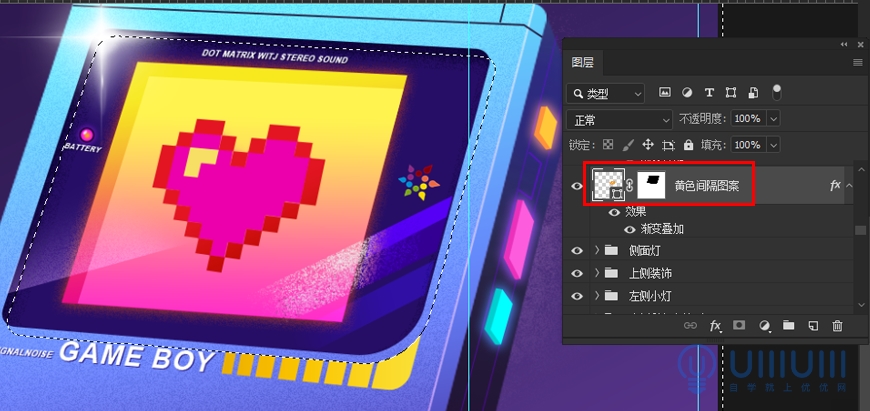

16.4 利用套索工具創建選取，并用噴槍進行繪制，繪制完畢之后添加漸變疊加效果，數值參考圖片，若實際效果有區別，可用鼠標拖動調整位置

17. 制作屏幕左下圖案

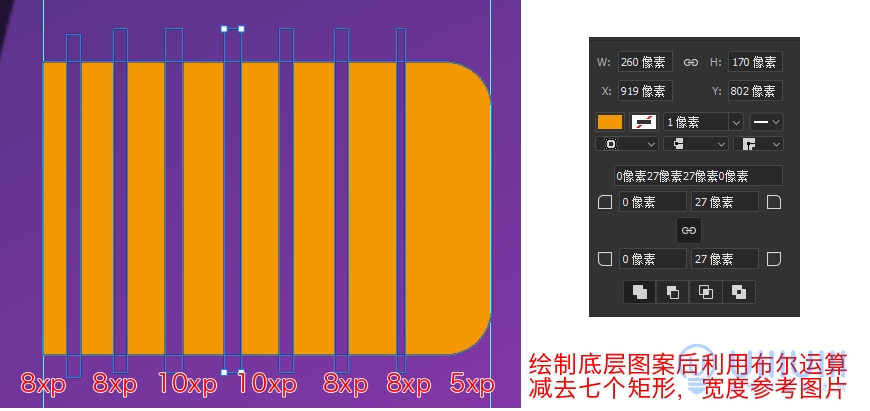

17.1 利用布爾運算在底層矩形上面減去七個小矩形來得到如下圖案

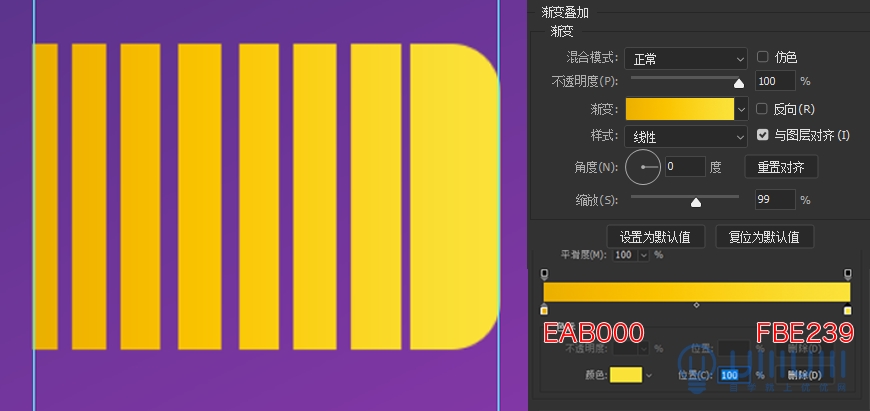

17.2 添加漸變疊加效果

17.3 利用斜切以及蒙版調整到圖中所示位置

18. 在右上角添加高光，并在最上層點擊 Ctrl + AlT + Shift + E，得到蓋印圖層，然后添加 1.53%的雜色效果即可得到最終效果圖

最終效果圖
