最近有很多的小伙伴反應說不知道怎么繪制箭頭，很多小伙伴可以進行線段的繪制以及直線的繪制，可是不知道怎么繪制一個箭頭，所以今天小編就為大家?guī)砹薱ad軟件箭頭的繪制方法，希望對大家有所幫助。

       具體步驟如下：

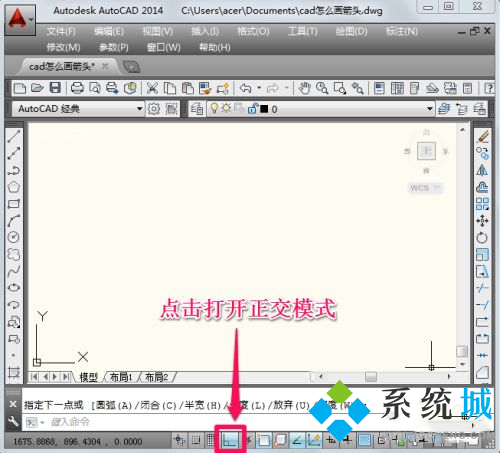

　　1.為了方便畫箭頭，我們可以先打開正交模式(按鈕帶有顏色就代表已經打開了);

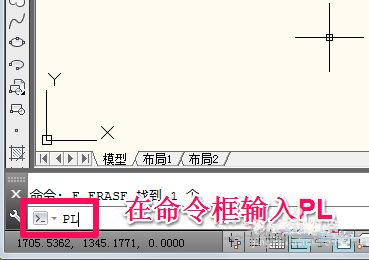

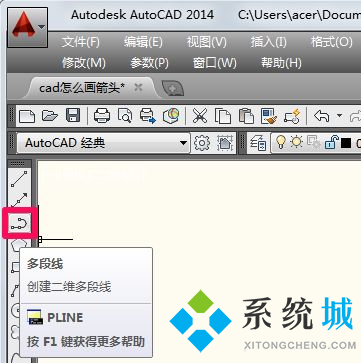

　　2.然后點擊左側工具欄中的多段線按鈕，或者輸入PL 然后回車直接打開多段線工具;

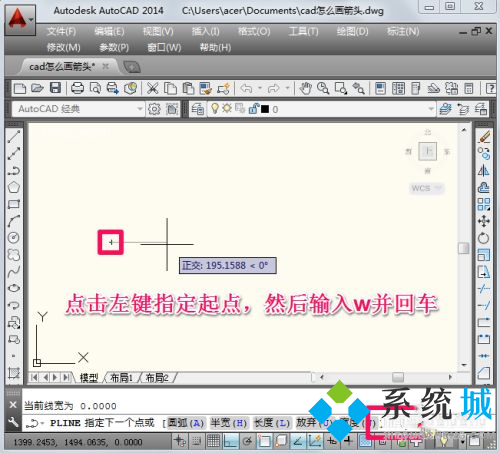

　　3.點擊鼠標左鍵指定起點，在命令行中根據提示輸入W 或者H ，然后回車(W 代表線的寬度，H就代表線一半的寬度);

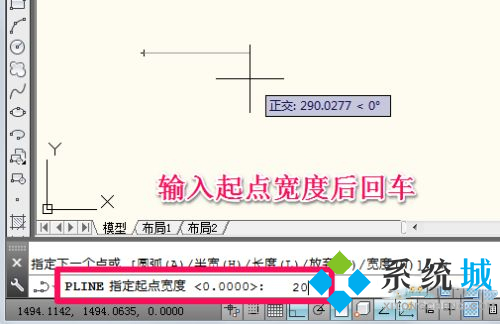

　　4.在命令行中根據提示輸入線起點的寬度，這里輸入20然后回車;

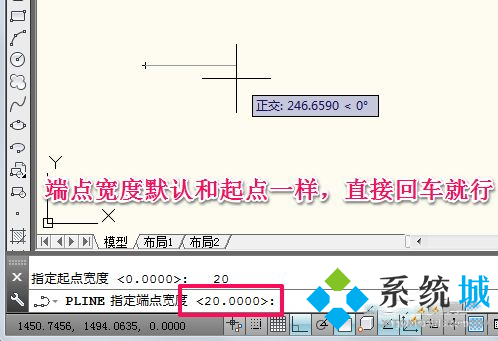

　　5.端點寬度cad會默認成剛才設置的起點寬度，這里直接回車就行了;

　　6.這時鼠標在下一點單擊就畫好寬度為20的直線了，接下來我們開始畫箭頭;

　　7.再次輸入W 然后回車;

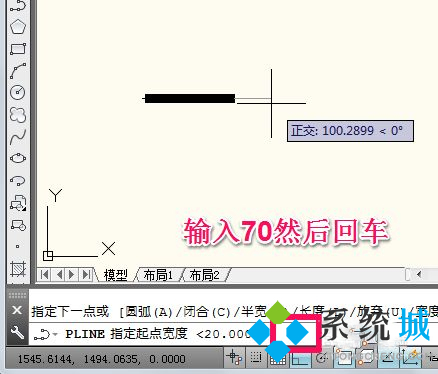

　　8.這里輸入起點寬度70然后回車(因為箭頭開始是比直線寬許多的);

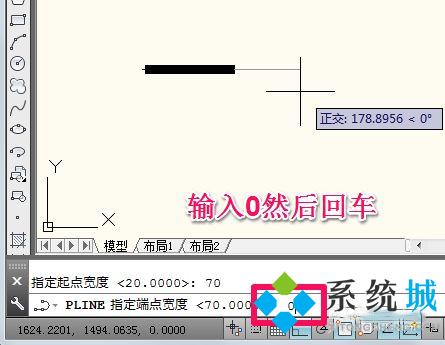

　　9.輸入端點寬度0然后回車(因為箭頭最后是尖的，也就是0寬度);

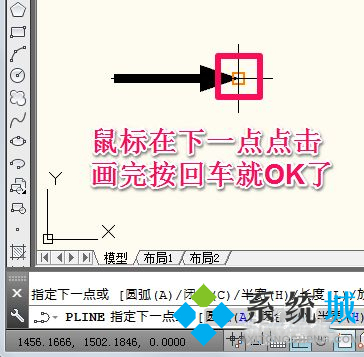

　　10.這時候鼠標在下一點單擊就畫好箭頭了，再按一下回車就退出了多段線工具，方法很簡單，大家多練習就好了。

　　以上就是小編為大家收集cad畫箭頭的方法，希望對大家有所幫助。
