cad虛線怎么畫出來?作為一款專業性較強的行業軟件，cad在建筑方面使用很廣同樣的作為一款繪制圖紙的軟件肯定免不了會需要用到線條，可是有部分小伙伴說不知道該怎么繪制cad軟件中的虛線，今天就讓小編帶大家前去了解一下吧，希望可以對大家有所幫助。

　　具體步驟如下：

　　1.首先我們打開cad軟件，在cad的菜單欄中找到線型欄選項，找到虛線線型;

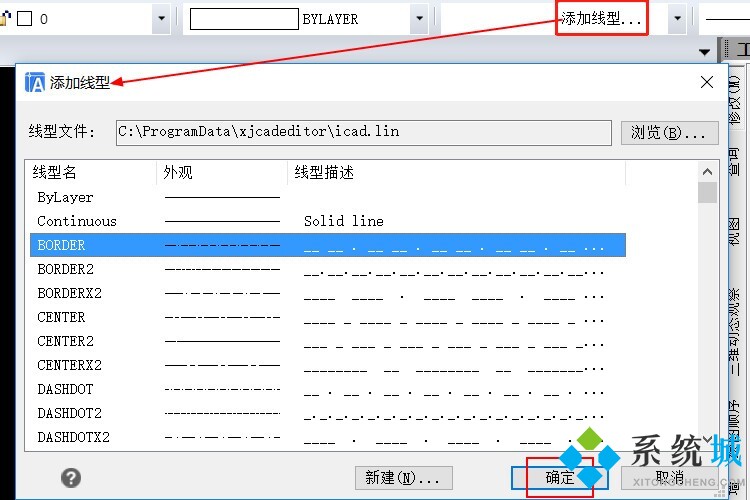

　　2.若是找不到合適的虛線線型，我們可以選擇“添加線型…”，在彈出的“添加線型”對話框里找到合適的虛線線型進行添加，然后再點擊這個已經添加的虛線線型;

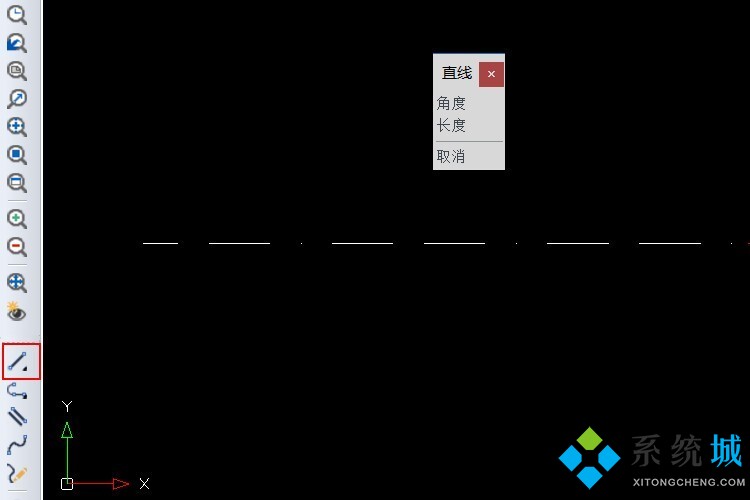

　　3.我們選擇這個看起來是“直線”圖標，就可以在CAD繪制窗口里任意地繪制出一條虛線啦;

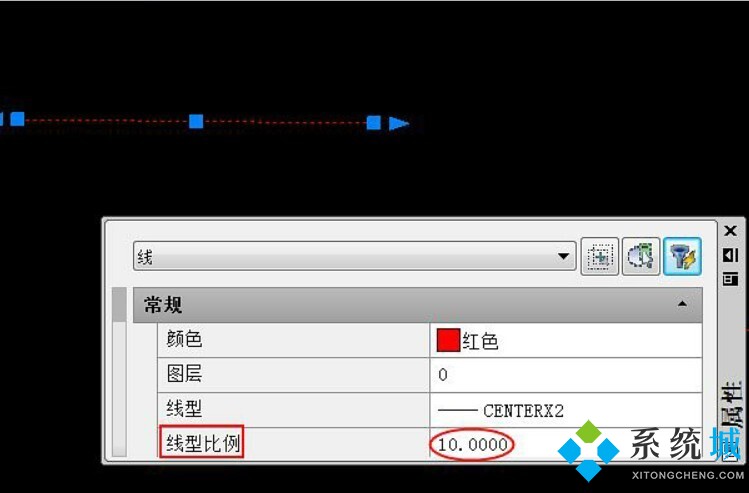

　　4.有時候我們繪制好虛線后看起來確實一條直線，這就是比例的問題所以看起來像是直線，我們只需要調出一下比例即可，選中該虛線，打開“屬性”面板窗口，會看到 “線型比例”選項。我們嘗試把數據調大，1改成10就可以了;

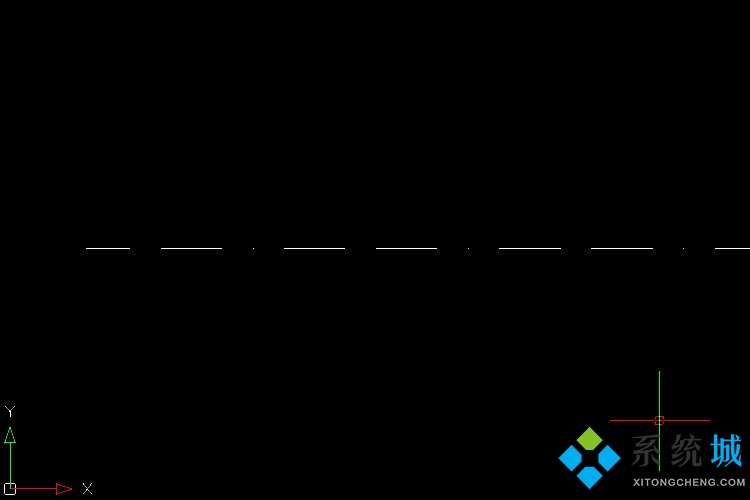

　　5.這時我們就可以繪制一條明顯的虛線了。

　　以上就是小編為大家收集的cad繪制虛線方法以及虛線線型比例調整方法，希望對大家有所幫助。
