Excel復合餅圖的條餅圖，是為了處理較多數據中有一些占比例很小的數據，它們放在餅圖中只有極細的扇形，可讀性不強，視覺效果不佳。于是將主餅圖中某一些小比例的數據合并到一個堆積條形圖(實際上是行列轉換后的堆積柱形圖)中單獨列出比較，可讀性較強，視覺效果較好。

針對這個問題，在前面的文章已經做了相應的講解：Excel2010制作復合餅圖的方法。本文主要是針對xcel復合餅圖中的條形圖做一些優化的方法，將右側這塊堆積的柱形變成真正的條形圖，以條形的長度區別體現數據的大小，對小比例數據之間的差異也可較形象地表現出來。

比如，使用下表數據做成復合餅圖：

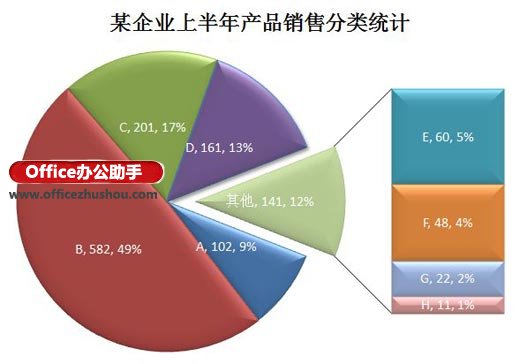

其中，E、F、G、H四種產品占比例較小，將它們另列，作出復合餅圖中的條餅圖，如下圖：

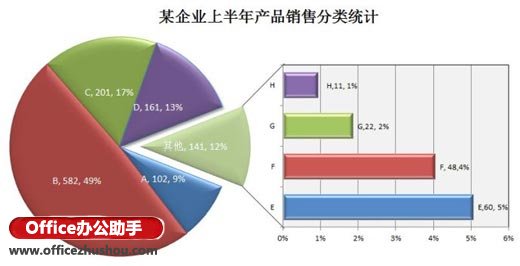

但實際上復合條餅圖中的小比例數據所組成的堆積圖，并不是條形圖，而是將行列轉換后的柱形堆積圖，它以柱形的高度區別體現數據的大小。做一個設想：能不能將右側這塊堆積的柱形變成真正的條形圖，以條形的長度區別體現數據的大小，對小比例數據之間的差異也可較形象地表現出來，如下圖所示：

其實，這只是使用Excel繪出條餅圖和條形圖后，設法將它們拼接而成的。

一步一步來。

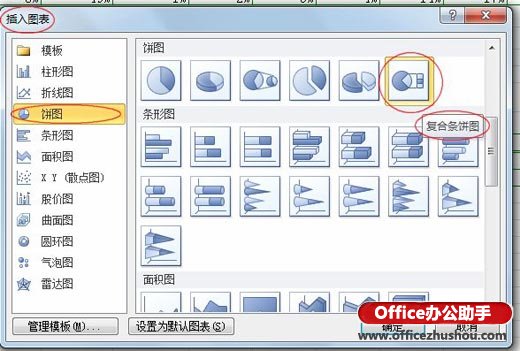

1、選中表中E84：L84單元格區域，插入條餅圖：

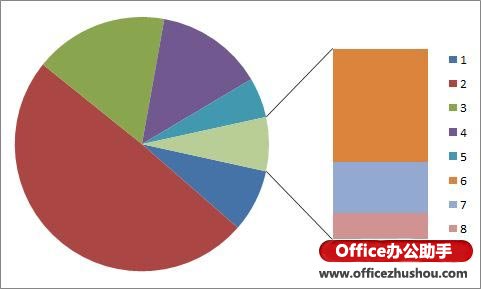

2、確定后，如下圖：

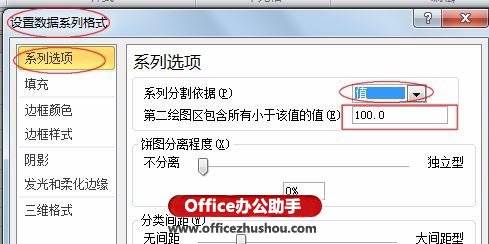

3、右鍵選中餅圖數據系列，在彈出的右鍵菜單中“設置數據系列格式”選項，在“設置數據系列格式”選項卡中，點擊“系列選項”中的“系列分割依據”下拉箭頭，會彈出下拉菜單，在菜單中會出現：位置、值、百分比值和自定義四項選擇，可以依據某個要求將部分數據從主餅圖中分出，組合邊上的堆積條形圖(或子餅圖)中去。本例選擇“值”選項，第二繪圖區包含所有小于該值的值，鍵入100，即小于100的數據點歸入單列的條形圖：

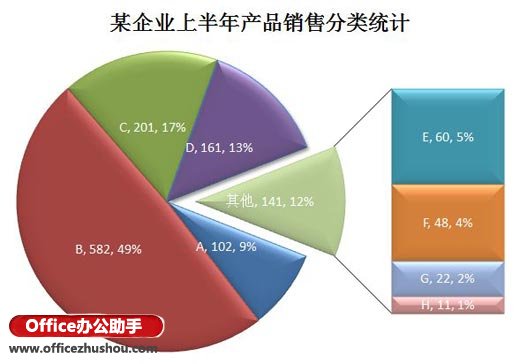

4、選定后，如下圖，該圖將作為合成時的背景圖：

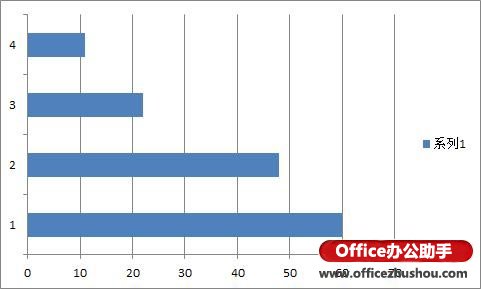

5、選取E、F、G、H所在單元格區域數據I84：L84，插入條形圖：

6、右鍵選中條形，在“設置數據系列格式”選項卡中：

選“填充”-點選“自動”-勾選“以數據點著色”;

選“三維格式”-點開“棱臺-頂端”-選“棱臺”-在“寬度”和“高度”上各選合適數量，該選項選擇時即時變化，適當調整;

點開“表面效果-材料”-邊看邊選一個合適的效果;

添置數據標志，使之位于條形頂端(右側)，有些數據要手動添加;

為避免將來合成時的互相干擾，將圖表的背景色、邊框顏色均設為“無”，繪圖區可置背景色;

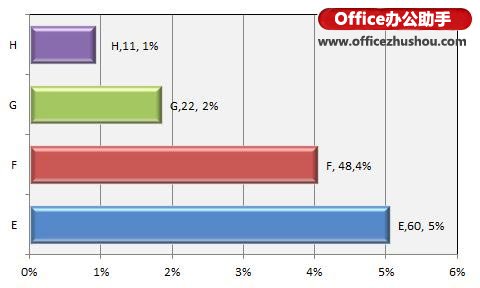

該圖將作為合成時的前景圖：

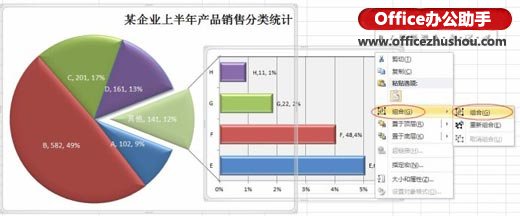

7、將邊框與背景透明的圖-6作為前景圖拖曳到圖-4上，適當調整大小，使條形圖覆蓋堆積柱形圖，并與主餅圖標注線吻合。并調整圖表標題右移，使之在在合成圖中居中。按住Ctrl鍵，選中前景和背景兩圖，在選中的范圍內的右鍵菜單中選“組合”-“組合”，這時，所有圖形全部組合。

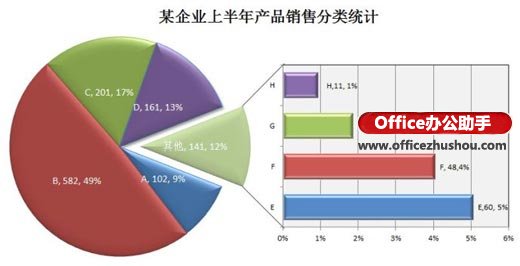

8、拼接合成組合完成如下：

Excel圖表的功能十分強大，我們不僅可以直接使用、并且可以綜合其現成的各種圖表，就相當于站在巨人的肩上，起點較高地復合制成各種豐富的創意圖表，其中很多可以使用合成拼接，只要事先考慮到前景、背景，利用透明，可以簡單地組合，而不必使用PS。

上述步驟在Excel2010版實現(2010版在色彩渲染、三維效果及其他功能方面較2003版有更多優點)，在2003版中除了對話框面板不同外，其它意思基本是一樣的，尤其是總原則。

復合餅圖是將餅圖分成兩部分，把占總量較少的部分或指定的部分單獨拿出來做成一個小餅以便查看得更清楚。復合餅圖的作法與一般餅圖的作法基本相似，只是在一些細節上有所不同，所以凡與餅圖相同的調整方法。
