CAD中有一種特殊文字,叫做【字段】,字段相當于可以自動更新的“智能文字”,即當字段所代表的文字或數據發生變化時,不需要手動去修改它,可以使用字段更新功能將數據或文字自動更新。

引用字段的方式有如下幾種:

①命令區:輸入FIELD,按回車鍵確認

②功能區:單擊【插入】選項卡,點擊【字段】按鈕

③在多行文字編輯器中單擊【插入字段】按鈕

④在編輯文字/表格的右鍵快捷菜單中選擇【插入字段】

本文將為大家演示如何將面積信息以字段的形式插入表格:

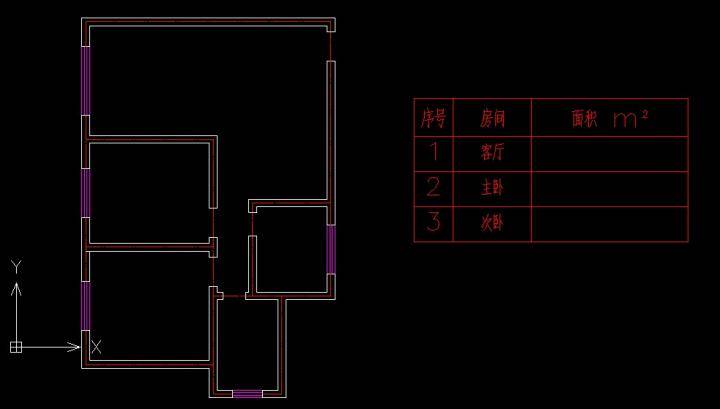

1.使用CAD軟件打開一張建筑平面圖,并創建一個房間面積表;





2.查詢房間面積的前提,要為單個房間創建一個多段線邊界。單擊【繪圖】選項卡→選擇【邊界】按鈕,激活邊界命令。單擊【選擇區域】按鈕,分別在“客廳”“主臥”“次臥”內部位置單擊拾取點,按回車確認,這樣這三個房間中就創建了3個封閉多段線邊界,可用于查詢面積。













3.在房間面積表個的“客廳”右側單元格中雙擊鼠標左鍵,打開文字編輯器,單擊編輯器中的【插入字段】按鈕;





4.此時會暗處【字段】對話框,在【字段類別】下拉列表選擇【對象】,然后單擊【對象類型】下方右邊的【拾取對象】按鈕,在客廳的多段線邊界上任意拾取一點,返回【字段】對話框,在【格式】下拉列表選擇【小數】;





5.再點擊【其他格式】按鈕,彈出【其他格式】對話框,在【轉換系數】文本框中輸入“0.000001”作為平方毫米與平方米之間的轉換系數,再勾選【后續】復選框,最后按【確定】回到【字段】對話框,再次點擊【確定】按鈕就完成了字段的插入;





6.在“主臥”“次臥”面積單元格中重復上述操作,最終三個房間的面積都以字段的形式顯示在表格中了。
