? 上篇文章講述了有關docker的資源控制，主要是三個方面：CPU、內存以及IO。本文將講述docker的4種網絡模式。
- 揭開Docker的面紗 – 基礎理論梳理和安裝流程演示 http://www.sfodin.cn/Linux/2020-04/163003.htm
- Docker基礎命令詳解 – 鏡像及容器操作 http://www.sfodin.cn/Linux/2020-04/163005.htm
- 深入理解Docker的硬件資源控制與驗證 http://www.sfodin.cn/Linux/2020-04/163006.htm
一、簡述VMware中三種網絡模式
? 可能，對于許多接觸Linux操作系統的朋友而言，起初都是通過虛擬機軟件進行層層深入的學習。而對于其中一種軟件——VMware軟件的網絡連接可能就是初學者的一個難題?？赡芤恢倍疾⒉涣私馑峁┑娜N網絡模式的原理和意義。那么本小節將簡單講述一下有關VMware的三種網絡模式：Bridged（橋接模式）、NAT（網絡地址轉換模式）、Host-Only（僅主機模式）。而此三種分別對應于網卡設備中的VMnet0、VMnet1（或者后期新增創建的）、VMnet8（NAT網卡也只能有一個）
1.1橋接模式
? 概念：橋接模式就是一種將主機（好比是你的筆記本上的）的網卡與虛擬機的網卡利用虛擬網橋進行通信。
? 原理理解：對這種模式的理解可以認為是將物理機虛擬為一個交換機，所有橋接設置的虛擬機連接到這個交換機的一個接口上，當然物理機也一樣需要連接到這個交換機，也就是說橋接模式下的所有網卡都是交換模式，相互可以訪問而且互不干擾。
? 典型特征：虛擬機的IP地址需要與主機在同一網段，如果需要聯網則網關與DNS需要與主機網卡一致。

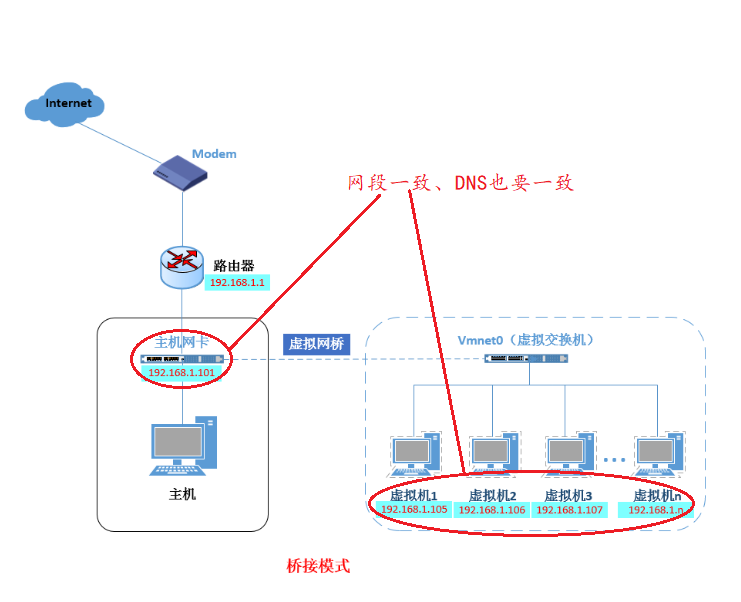

? 具體可以再通過下面的圖示理解：
1.2網絡地址轉換模式
? NAT模式的話相對來說應該是最熟悉的了。網絡地址轉換，既然有地址轉換，肯定是發生了轉變了。NAT模式就比較適合于IP資源緊缺，而且希望虛擬機可以聯網的情況。

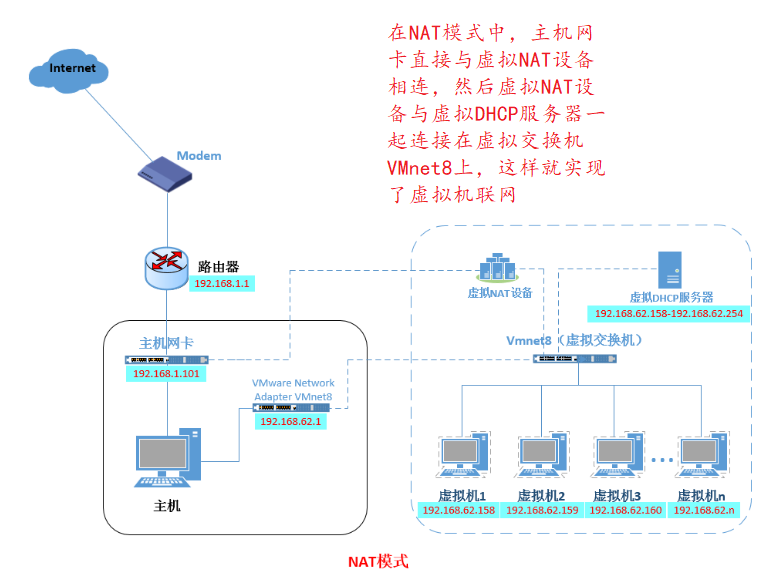

? NAT模式借助的是虛擬的NAT設備以及虛擬的DHCP服務器，從而使得虛擬機可以聯網。如下圖所示：
1.3僅主機模式

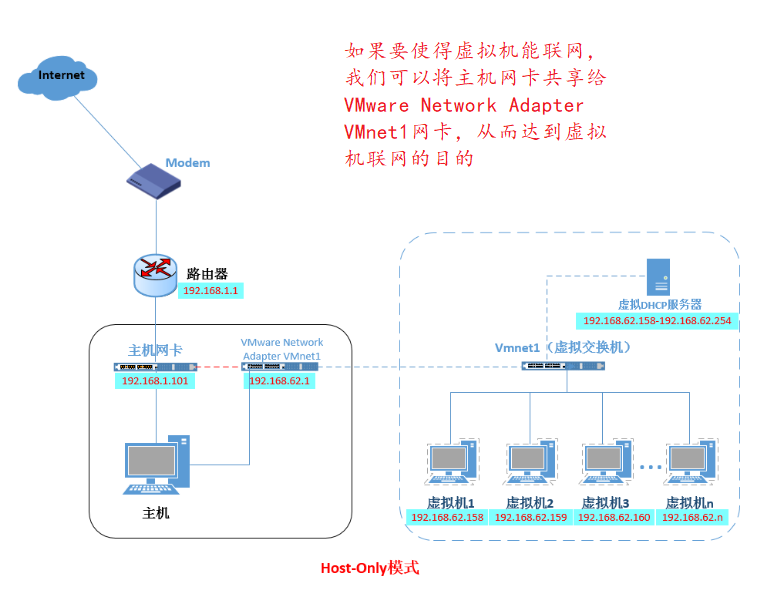

? 僅主機模式呢，其實說白了就是沒有NAT設備的網絡模式，僅使用的是VMnet1虛擬網卡與虛擬交換機連接，從而與虛擬機通信，而這種模式就實現了虛擬機與外網的隔離，即獨立的一臺服務器，只與主機互相通信。如下圖所示：
? 好的，現在大概了解了VMware中三種網絡模式的原理了吧，現在繼續來聊聊在docker中的網絡模式。
二、docker的網絡模式
2.1docker網絡實現原理
? docker使用Linux橋接的方式，即在宿主機虛擬一個docker容器網橋（docker0），docker啟動一個 容器時會根據docker網橋的網段分配給容器一個IP地址，這個地址就是容器ip，同時docker就是每個容器的默認網關。因此，同一個宿主機內的容器就可以通過容器ip地址直接通信。
? 一般情況下，我們在安裝和啟動docker服務之后使用ifconfig命令即可查看到這個docker0的虛擬網橋設備：
[root@localhost ~]# ifconfig | head -7 docker0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 inet 172.17.0.1 netmask 255.255.0.0 broadcast 172.17.255.255 ether 02:42:58:71:c9:ba txqueuelen 0 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 從上面顯示的結果來看，默認的容器網關地址為172.17.0.1/16哈！當然loopback網卡是回環網卡，測試驗證（TCP/IP連接），virtual bridge則是虛擬網橋（想想KVM【云原生】）
? 當然，docker網橋是宿主機虛擬出來的，并不是真實存在的網絡設備，外部網絡是無法通過ip地址直接尋址的，這就表明我們需要通過其他的方式來使外部網絡可以訪問容器，一般會通過訪問宿主機ip結合容器的端口（并且端口一般是進行了端口映射，之后會講述）進行容器的訪問。
2.2docker四種網絡模式
下面直接通過下面的表格來區分理解一下docker的四種網絡模式
| docker網絡模式 | 配置 | 說明 |
|---|---|---|
| host | 容器和宿主機共享Network namespace | |
| container模式 | 容器和另外一個容器共享Network namespace | |
| none模式 | 容器有獨立的Network namespace，但并沒有對其進行任何網絡設置，如分配veth pair 和網橋連接，配置IP等 | |
| bridge模式 | 默認的模式 |
其實啟動docker服務之后，可以使用docker network相關命令控制管理網絡，下面我們查看一下網絡列表：（默認存在下面三個）下面逐一介紹（結合第一小節的內容來理解docker 中的網絡原理）
[root@localhost ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 3763f78eb404 bridge bridge local 3bb2f50eb211 host host local e12cd7b98c54 none null local 2.2.1host模式
host模式結合VMware中的僅主機模式即可理解，通過下圖表示一下：
從上圖可以看出，如果在啟動容器后使用的是host模式，那么這個容器將不會獲得一個獨立的Network Namespace（網絡命名空間），而是和宿主機系統共用一個Network Namespace。并且這就意味著容器將不會虛擬出自己的網卡以及配置自己的ip等，而是使用宿主機的ip以及端口。不過呢，在其他方面例如文件系統等還是與之隔離的。
這種方式最大優勢在于網絡性能比較好但是缺點也很明顯——網絡的隔離性很弱。
2.2.2container模式
? 這個模式正如上述表格中的說明一般，是表示指定新創建的容器和已經存在的一個容器共享一個Network Namespace。當然這也表示新建的這個容器不會創建自己的網卡等相關操作，而是和與指定的容器共享這些資源。
? 這種模式也和上述的host差不多，除了網絡方面，其文件系統、進程列表等都是隔離的。

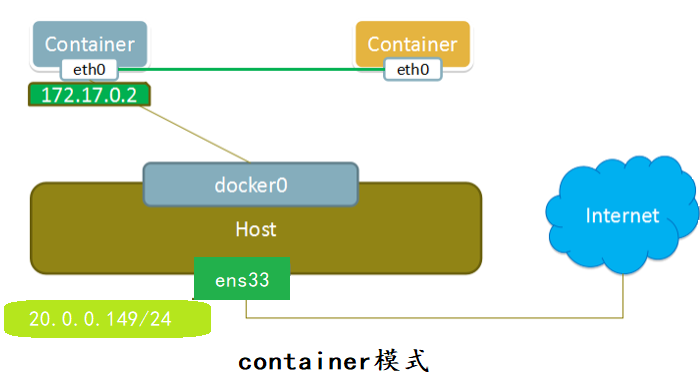

參照下圖：
2.2.3none模式
? 使用none模式，Docker容器擁有自己的Network Namespace，但是，不會對Docker容器進行任何的網絡配置。這就表明這個Docker容器沒有網卡、IP、路由等信息。需要我們自己為Docker容器添加網卡、配置IP等。這種方式網絡的隔離性最為徹底，即表明關閉了容器的網絡功能，也無法訪問這個容器。
示意圖如下：
2.2.4bridge模式
? 該模式就是我們在啟動docker服務后默認的docker網絡模式，其會在主機上創建一個名為docker0的虛擬網橋，這個主機上的所有啟動的容器就會連接到這個虛擬網橋上。結合VMware中網橋模式原理，想想物理交換機的原理，就不難理解了。
? 從docker0子網中分配一個IP給容器使用，并設置docker0的IP地址為容器的默認網關。在主機上創建一對虛擬網卡veth pair設備，Docker將veth pair設備的一端放在新創建的容器中（這個veth對我們在OpenStack中見過，筆者覺得可以將之理解為一個橋梁，建立橋兩岸的關系而存在的一種虛擬設備），并命名為eth0（容器的網卡），另一端放在主機中，以vethxxx這樣類似的名字命名，并將這個網絡設備加入到docker0網橋中。
? 使用docker run -p 命令時，docker實際是在防火墻做了DNAT規則，實現端口轉發的功能。

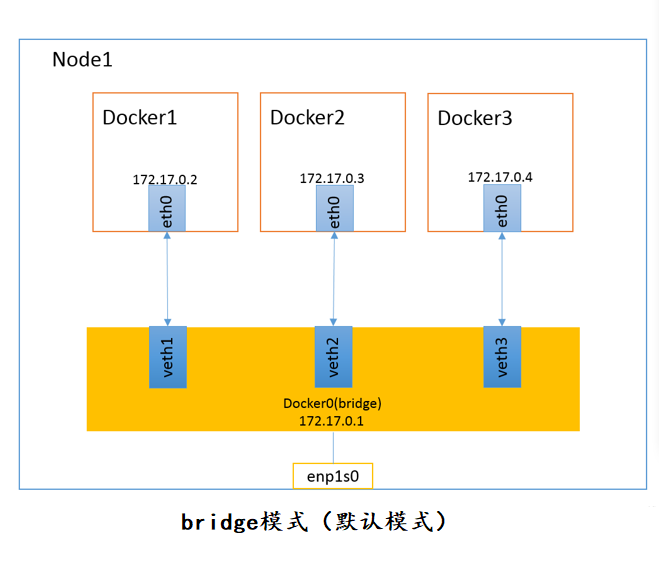

下面通過一個節點的服務器結構圖來理解：
當然，這四種模式都不需要手動配置，真正需要配置的是自定義網絡。
三、docker網絡控制相關命令配置
上面已經給出了對應docker網絡控制的命令docker network，下面具體看一下這個命令的具體說明：
docker network的命令用法： Usage: docker network COMMAND Manage networks Commands: connect Connect a container to a network create Create a network disconnect Disconnect a container from a network inspect Display detailed information on one or more networks ls List networks prune Remove all unused networks rm Remove one or more networks 3.1橋接命令設置
我們通過嘗試、排錯和驗證的方式來配置docker網絡。
因為需要NAT地址轉換功能，所以需要開啟防火墻，但是核心防護還是關了吧。
[root@localhost ~]# systemctl start firewalld.service [root@localhost ~]# systemctl status firewalld.service ● firewalld.service - firewalld - dynamic firewall daemon Loaded: loaded (/usr/lib/systemd/system/firewalld.service; disabled; vendor preset: enabled) Active: active (running) since 一 2020-04-06 10:18:40 CST; 2s ago Docs: man:firewalld(1) Main PID: 65611 (firewalld) ...初始化環境：（后面會返回到這個環境狀態）
[root@localhost ~]# docker images REPOSITORY TAG IMAGE ID CREATED SIZE [root@localhost ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 我們嘗試通過docker網橋方式（橋接）給一個容器設置一個ip地址（自定義的），下面看一下命令執行的結果：
[root@localhost ~]# docker run -itd --name test --network bridge --ip 172.17.0.10 CentOS:7 /bin/bash Unable to find image 'centos:7' locally 7: Pulling from library/centos ab5ef0e58194: Pull complete Digest: sha256:4a701376d03f6b39b8c2a8f4a8e499441b0d567f9ab9d58e4991de4472fb813c Status: Downloaded newer image for centos:7 29f9e9cbb398085d7c89bed2982d626bfb7e564371a76a6cb693cffa68b917af docker: Error response from daemon: user specified IP address is supported on user defined networks only. 首先，由于沒有改鏡像，所以會先拉取鏡像之后創建以及嘗試運行容器，但是會遇到報錯，報錯原因是因為用戶自己設置的ip地址只適合于他們自己定義的網絡。但是這并不影響鏡像的獲取與創建，我們嘗試運行看看結果：
[root@localhost ~]# docker images REPOSITORY TAG IMAGE ID CREATED SIZE centos 7 5e35e350aded 4 months ago 203MB [root@localhost ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 29f9e9cbb398 centos:7 "/bin/bash" About a minute ago Created test [root@localhost ~]# docker start 29f9e9cbb398 Error response from daemon: user specified IP address is supported on user defined networks only Error: failed to start containers: 29f9e9cbb398 ? 很顯然，結果告訴我們還是上述的原因?qū)е铝诉@個問題，好吧只能刪除這個容器了。索性還原為初始化環境吧（其實可以去掉–network bridge就不會報錯，但是設置的ip地址會不生效，可以自行嘗試一下），我們不指定ip地址來試一下，順便驗證一下不加這個參數試試，最后還原為初始化狀態后我們再通過自定義的方式來設置ip地址吧。
[root@localhost ~]# docker run -itd --name demo centos:7 /bin/bash 984545df8ebf2c30f4ccf3f5f4699ed67bd2a93cbc068f2ace4865a828b4a4d1 [root@localhost ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 984545df8ebf centos:7 "/bin/bash" 8 seconds ago Up 6 seconds demo 進入容器查看ip地址
[root@localhost ~]# docker exec -it 984545df8ebf /bin/bash [root@984545df8ebf /]# yum install -y net-tools Loaded plugins: fastestmirror, ovl Determining fastest mirrors [root@984545df8ebf /]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 172.17.0.2 netmask 255.255.0.0 broadcast 172.17.255.255 ether 02:42:ac:11:00:02 txqueuelen 0 (Ethernet) RX packets 2201 bytes 15042254 (14.3 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 1999 bytes 111171 (108.5 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 loop txqueuelen 1000 (Local Loopback) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 那么首先我們需要創建一個自定義的子網段，并且給他一個名稱，通過這個網段給對應的容器設置固定的ip地址。
[root@localhost ~]# docker network create --subnet=172.18.0.0/24 mynetwork Error response from daemon: Failed to Setup IP tables: Unable to enable SKIP DNAT rule: (iptables failed: iptables --wait -t nat -I DOCKER -i br-4cd28c051bec -j RETURN: iptables: No chain/target/match by that name. (exit status 1)) 看來很不幸啊，又error了，不要慌，我們看看是什么原因?qū)е碌?，這個報錯的根源看似是防火墻，說是無法跳過DNAT（目標網絡地址轉換）規則，其實導致這個問題的原因是我們剛剛開啟了防火墻，卻沒有重啟docker服務，就有點類似更改了配置文件沒有重啟服務。
[root@localhost ~]# systemctl restart docker [root@localhost ~]# docker network create --subnet=172.18.0.0/24 mynetwork 723d0fd514eb219d57667f72c3eb75fc4864af0cd94c21b6c70e868fb8d520a1 [root@localhost ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 00008a1e778b bridge bridge local 3bb2f50eb211 host host local 723d0fd514eb mynetwork bridge local e12cd7b98c54 none null local [root@localhost ~]# 此時進行驗證自定義設置一個容器的固定IP地址的測試：
[root@localhost ~]# docker run -itd --name test2 --network mynetwork --ip 172.18.0.10 centos:7 /bin/bash Unable to find image 'centos:7' locally 7: Pulling from library/centos ab5ef0e58194: Pull complete Digest: sha256:4a701376d03f6b39b8c2a8f4a8e499441b0d567f9ab9d58e4991de4472fb813c Status: Downloaded newer image for centos:7 683ad76f7789b5c16f251577047a288a3a4a00777128a216adfee15985b94c04 查看容器的狀態，進入容器查看ip地址
[root@localhost ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 683ad76f7789 centos:7 "/bin/bash" 23 seconds ago Up 22 seconds test2 [root@localhost ~]# docker exec -it 683ad76f7789 /bin/bash [root@683ad76f7789 /]# yum install -y net-tools Loaded plugins: fastestmirror, ovl ... [root@683ad76f7789 /]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 172.18.0.10 netmask 255.255.255.0 broadcast 172.18.0.255 ether 02:42:ac:12:00:0a txqueuelen 0 (Ethernet) RX packets 2302 bytes 15050471 (14.3 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 2049 bytes 113777 (111.1 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 loop txqueuelen 1000 (Local Loopback) RX packets 62 bytes 7019 (6.8 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 62 bytes 7019 (6.8 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 此時發現自定義的網絡設置容器ip地址成功了。
四、總結
? 本文通過對VMware軟件中的三種網絡模式工作的原理，層層遞進深入講解docker的各種網絡模式，并且通過案例結合排障思路詳細介紹了有關docker網橋模式是如何配置容器ip地址的，有默認模式以及自定義模式。
?最后，需要注意的是命令還是需要多記多敲多練，謝謝閱讀！
