本篇文章給大家介紹一下Linux環境下GRE的部署，GRE協議是對某些網絡層協議（如IP和IPX）的數據報文進行封裝，使這些被封裝的數據報文能夠在另一個網絡層協議（如IP）中傳輸，希望對大家有幫助。

GRE（Windows不支持）

GRE介紹

GRE（Generic Routing Encapsulation，通用路由封裝）協議是對某些網絡層協議（如IP和IPX）的數據報文進行封裝，使這些被封裝的數據報文能夠在另一個網絡層協議（如IP）中傳輸。GRE采用了Tunnel（隧道）技術，是V_P_N（Virtual Private Network）的第三層隧道協議。

GRE的優點

• GRE實現機制簡單，對隧道兩端的設備負擔小。

• GRE隧道可以通過IPv4網絡連通多種網絡協議的本地網絡，有效利用了原有的網絡架構，降低成本。

• GRE隧道擴展了跳數受限網絡協議的工作范圍，支持企業靈活設計網絡拓?fù)洹?/p>

• GRE隧道可以封裝組播數據，和IPSec結合使用時可以保證語音、視頻等組播業務的安全。

• GRE隧道支持使能MPLS LDP，使用GRE隧道承載MPLS LDP報文，建立LDP LSP，實現MPLS骨干網的互通。

• GRE隧道將不連續的子網連接起來，用于組建V_P_N，實現企業總部和分支間安全的連接。

實驗：

使用GRE構建一個簡單v_p_n，使用客戶端能正常訪問（Windows不支持GRE，所以使用兩個Linux主機）

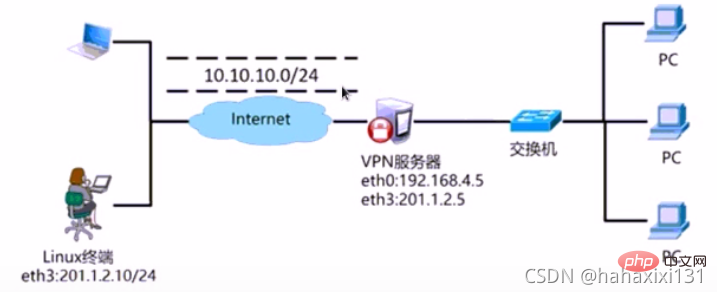

實驗拓補

步驟：

步驟一：?jiǎn)⒂肎RE模塊（client和proxy都要操作）

1）查看計算機當前加載的模塊

lsmod   #顯示模塊列表lsmod | grep ip_gre  #確定是否加載了gre模塊

2）加載模塊ip_gre

modprobe ip_gre

3)查看模塊信息

modinfo ip_gre # /lib/modules/4.18.0-240.el8.x86_64/kernel  Linux所有的模塊都在這里 #find / -name "*.ko*" | wc -l #2501 #我們的Linux系統內置模塊有2501個，本人的Linux系統為Redhat8.3 #rmmod 模塊名  關閉模塊

步驟二：Client主機創建V_P_N隧道

1）創建隧道

ip tunnel add tun0 mode gre remote 201.1.2.5 local 201.1.2.10 #ip tunnel add 創建隧道（隧道名稱為tun0），ip tunne help可以查看幫助 #mode設置隧道模式 #local后面跟本機的IP地址，remote后面時與其他主機建立隧道的IP

2）啟用該隧道（類似于網卡啟動）

ip a s   #查看本機全部網卡信息 一般添加的隧道是最后一個，且默認關閉 ip link show ip link set tun0 up  #啟用隧道 ip link show

3）為V_P_N配置隧道IP地址

ip a s ip addr add 10.10.10.10/24 peer 10.10.10.5/24 dev tun0 #為隧道tun0設置本地ip（10.10.10.10/24） #隧道對面的主機ip的隧道IP為（10.10.10.5/24） ip a s  #查看IP是否添加成功

4）關閉防火墻

systemctl stop firewalld

步驟三：proxy主機創建V_P_N隧道

1）查看計算機當前加載的模塊，并進行加載

lsmod   #顯示模塊列表lsmod | grep ip_gre  #確定是否加載了gre模塊modprobe ip_gre

2）創建隧道

ip tunnel add tun0 mode gre remote 201.1.2.10 local 201.1.2.5

3）啟用該隧道（類似于網卡啟動）

ip link set tun0 up  #啟用隧道ip link show

4）為VPN配置隧道IP地址

ip addr add 10.10.10.5/24 peer 10.10.10.10/24 dev tun0ip a s

5)關閉防火墻

systemctl stop firewalld

6）開啟路由轉發（軟路由）

echo "1" > /proc/sys/net/ipv4/ip_forward #1 開啟路由轉發 #0 關閉路由轉發 #路由轉發開啟之后，別人可以通過訪問這個服務器，通過服務器轉發，去訪問別的東西

步驟四：開始測試
