cad是建筑行業中一定會用到的制圖軟件，對于在軟件上的各種標注符號很多小伙伴還不是很了解，比如cad沉孔符號怎么輸入，其實操作方法很簡單，下面我們就來看看CAD孔深符號的輸入技巧，有需要的小伙伴可以來學習一下。

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　cad沉孔符號怎么輸入

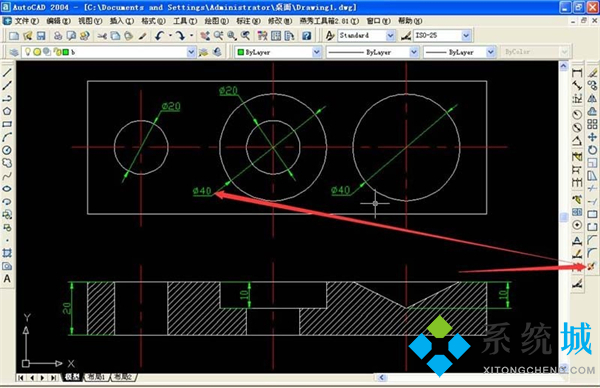

　　1、給圖標上尺寸;

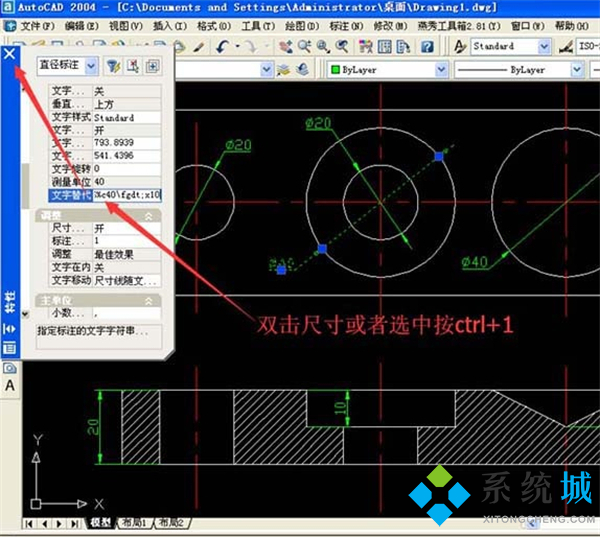

　　2、雙擊尺寸或者選中按ctrl+1——拖動滾動條到文字替代——輸入/fgdt;v%%c40/fgdt;x10(/fgdt;v代表圓柱形沉孔和锪平面孔符號;/fgdt;x代表孔深符號;/fgdt;w代表錐形沉孔符號)——按確認或者點擊關閉即可;

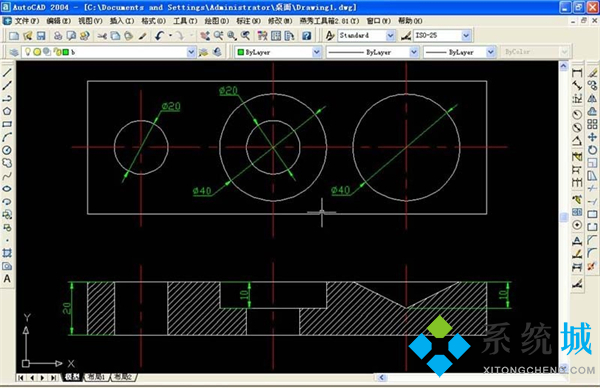

　　3、點擊分解——選擇尺寸;

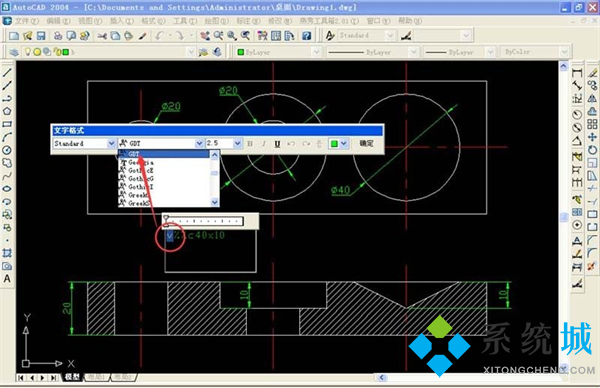

　　4、雙擊尺寸——文字格式如圖選擇GDT——在原有尺寸前輸入v，后面輸入x10(在GDT下v代表圓柱形沉孔和锪平面孔符號;x代表孔深符號;w代表錐形沉孔符號);

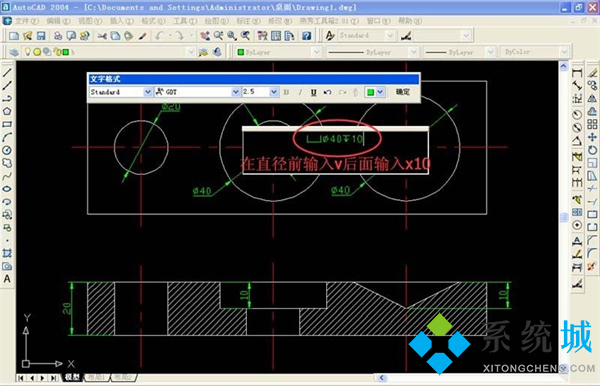

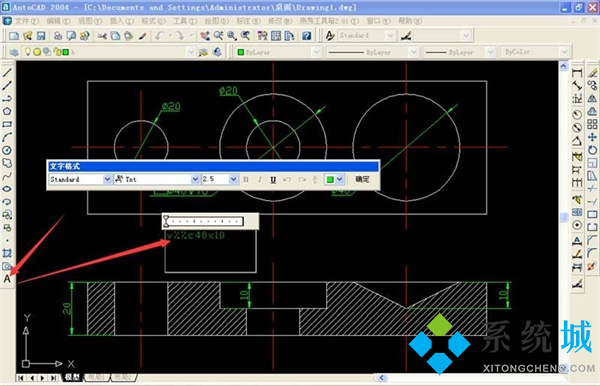

　　5、在分解后或者添加多行文字后——如圖所示輸入v%%c40x10;

　　6、分別將v ，x的文字格式選擇GDT即可。

　　cad下沉符號快捷鍵

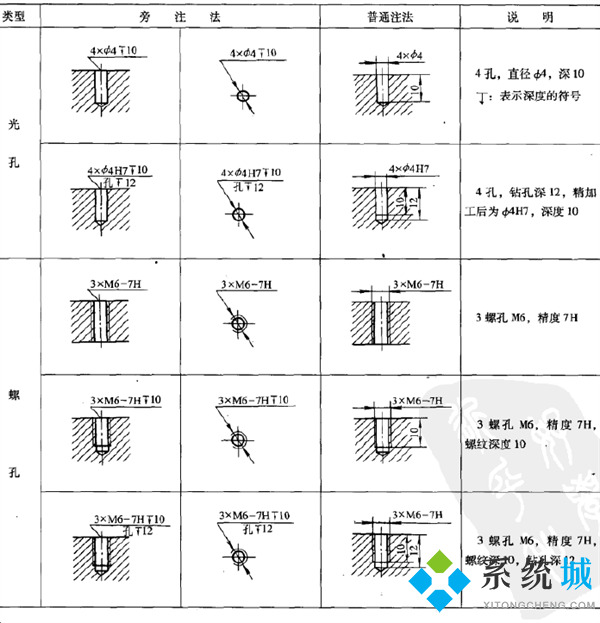

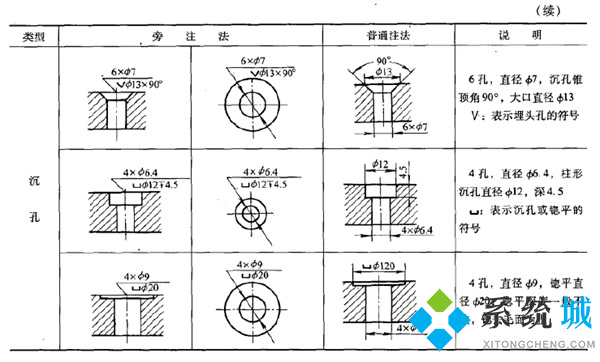

　　CAD中沒有現成的沉孔標注符號，需要按照國家標準規定，一筆一筆的畫出。這就需要我們在日常的CAD繪圖時，注意把一些常用的圖形匯集保存在另一張圖上，以備隨時調用，這種方法對加快繪圖速度大有益處。以下是小編為大家?guī)淼挠嘘P(guān)各種孔的標注規定發給你，供日后備查：

　　以上就是小編為大家?guī)淼腸ad沉孔符號怎么輸入以及cad下沉符號快捷鍵的全部內容，希望可以幫到大家。
