在cad中剖切符號是用來表示剖面圖需要剖切的位置，由剖切位置線、剖視方向線和編號組成。只要把剖切點位置和剖切點方向確定好了以后，就可以繪制了，很多小伙伴不知道cad剖面圖的剖切符號怎么畫，下面小編就來為大家?guī)碜钚碌膱D文操作教程，快來看看吧!

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　cad剖面圖的剖切符號怎么畫

　　工具/軟件

　　電腦型號：惠普暗夜精靈8

　　系統版本：windows11系統

　　軟件版本：AutoCAD

　　方法/教程

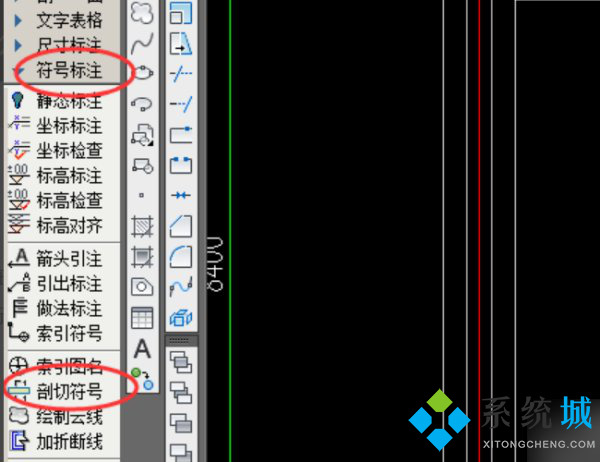

　　1、點擊符號標注/剖切符號

　　首先在電腦上打開一個目標圖形，然后依次點擊軟件界面左側工具菜單中的【符號標注/剖切符號】選項。

　　2、設置編號，設置符號位置

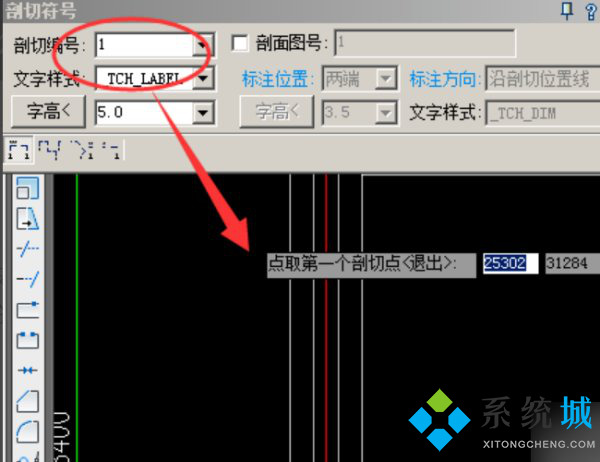

　　然后在出現的對話框中設置編號，接著在圖形中需要設置符號的位置點擊。

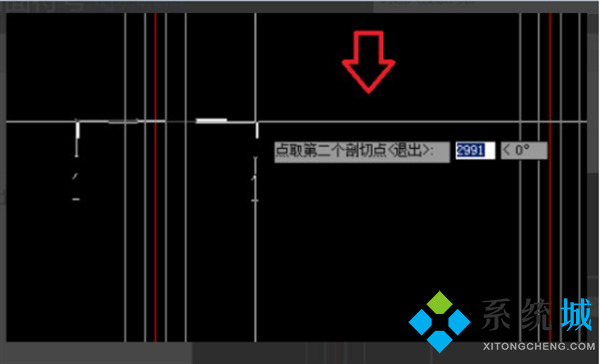

　　3、選擇設置符號的第二點

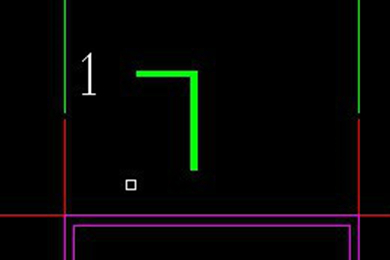

　　點擊之后，然后再在圖形上選擇設置符號的第二點。

　　4、符號位置設置好后，再設置符號方向

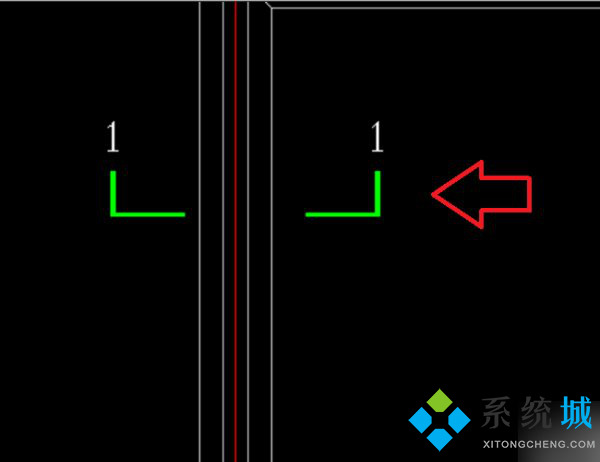

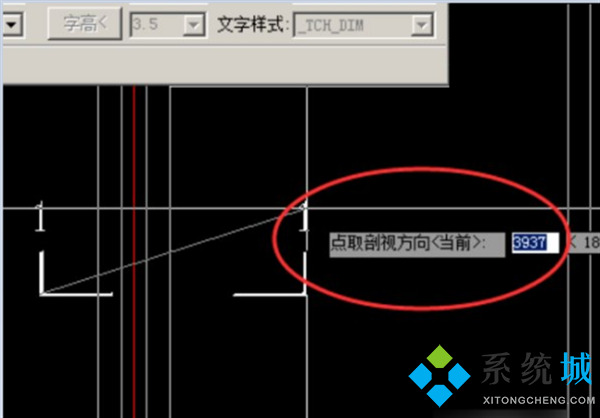

　　符號的位置設置好后，再移動鼠標來設置符號的方向，點擊鼠標左鍵確定。

　　5、完成以上設置，就可以繪制剖面符號

　　完成以上設置后，即可在AutoCAD軟件中繪制剖面符號。

　　cad剖切符號快捷鍵

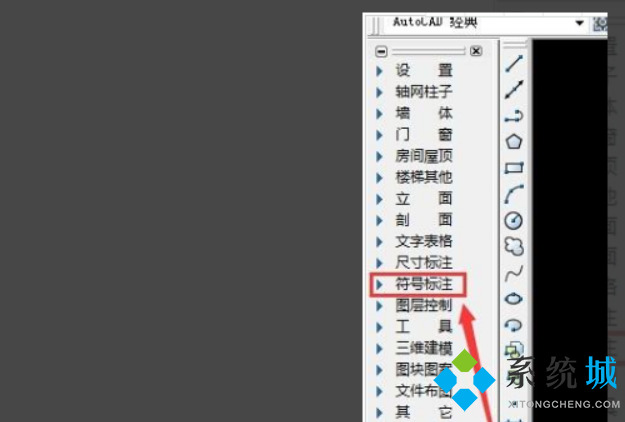

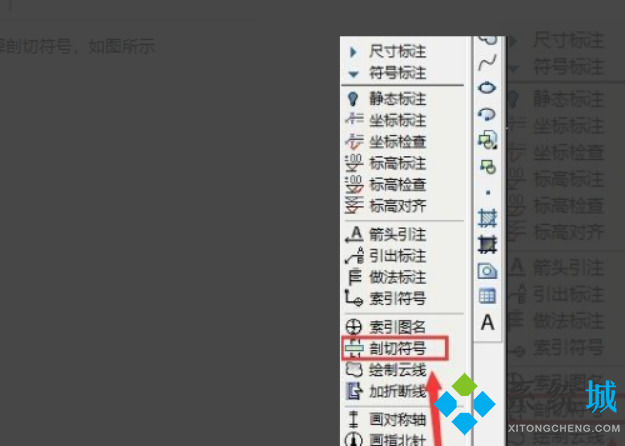

　　1、首先打開【符號標注】。

　　2、然后選擇【剖切符號】。

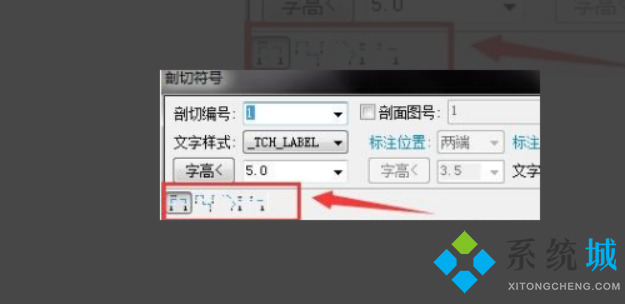

　　3、接下來會彈出來一個小的對話框，里面有各種選擇，有【正交剖切】，【正交轉折剖切】，【非正交轉折剖切】，【斷面剖切】，選擇適合你想用的符號，(如下圖紅色線框所示)。

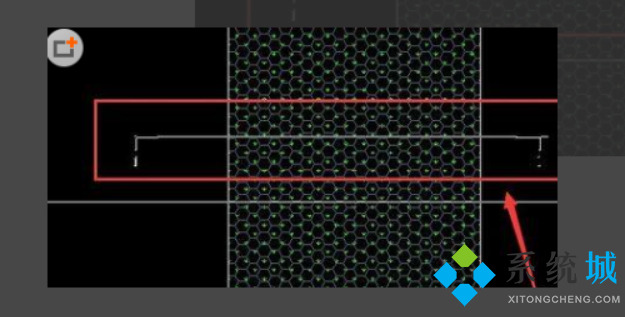

　　4、比如我選擇的是第一個，然后直接在我想要剖切的部分拉線，按【空格】鍵，就會出現如下圖紅色線框。

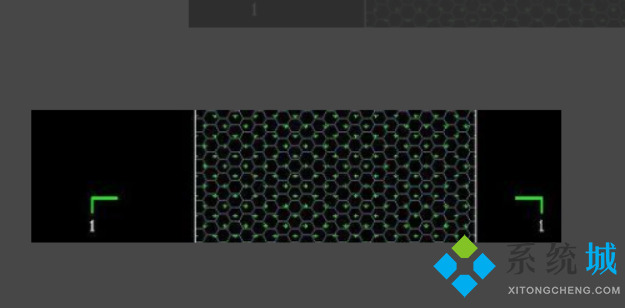

　　5、這時你會發現剖面標記符號畫好了，圖中的剖切數字可以根據你圖紙的位置等改動的。

　　以上就是小編為大家?guī)淼腸ad剖面圖的剖切符號怎么畫以及cad剖切符號快捷鍵的全部?jī)?nèi)容，希望可以幫到大家。
