貨比貨得扔，人比人得死——可見對比的威力！因此誰不希望通過對比手段讓數據更直觀，更有說服力呢。那么這篇專做數據對比的旋風圖表教程就千萬別錯過，不然某天真的被上司、同事鄙視不會數據對比表達就完了。

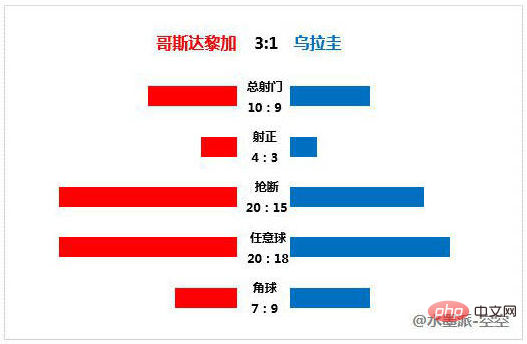

旋風圖是我們工作中最常用的數據對比圖表。旋風圖中兩組圖表背靠背，縱坐標同向，橫坐標反向。

今天我們就跟大家分享兩種制作旋風圖的方式。

如下表所示，我們以某平臺各主要城市的男女粉絲數據為例，制作旋風圖來對比男女用戶情況。

一、用條形圖做

通過條形圖我們是可以完成旋風圖制作的，但是過程會有些繁復，下面我們就跟大家分享一下制作步驟。

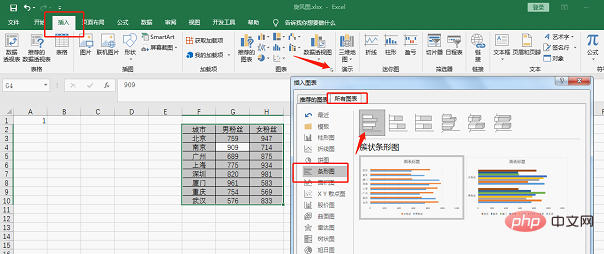

（1）選中數據后單擊【插入】，選擇【條形圖】中的【簇狀條形圖】。

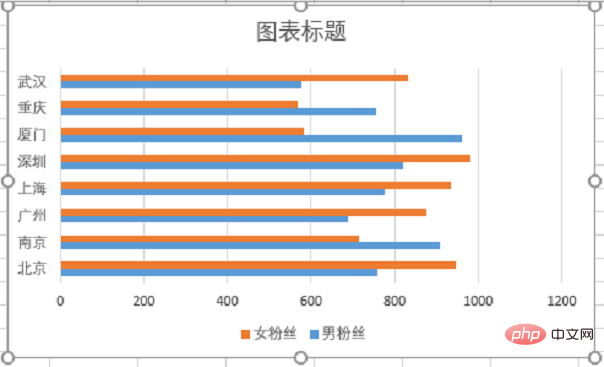

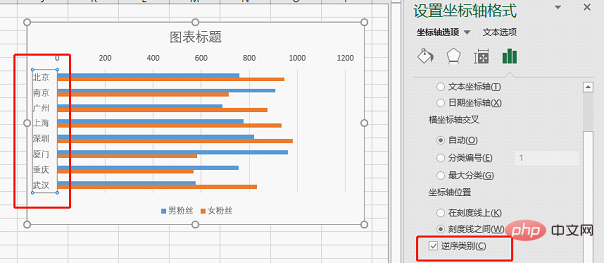

（2）注意看圖表的縱坐標，其順序與數據的順序相反，我們需要調整過來。選中縱坐標標題，右擊【設置坐標軸格式】，勾選【逆序類別】。

現在男女粉絲共用橫坐標——主坐標。根據旋風圖的需要，我們需要讓男女各用一個橫坐標，如此才能設置不同的刻度。方法就是將男或者女粉絲的橫坐標設置為次坐標。

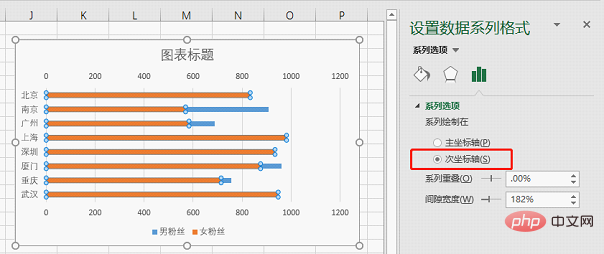

（3）單擊黃色女粉絲條形圖，右擊選擇【設置數據系列格式】，將此系列設置為次坐標。

現在男女各用一個橫坐標了，但是其坐標原點都位于左側，坐標方向一致，因此條形是重疊在一起的。我們需要讓坐標原點位于圖表中間，兩者坐標方向彼此相反。

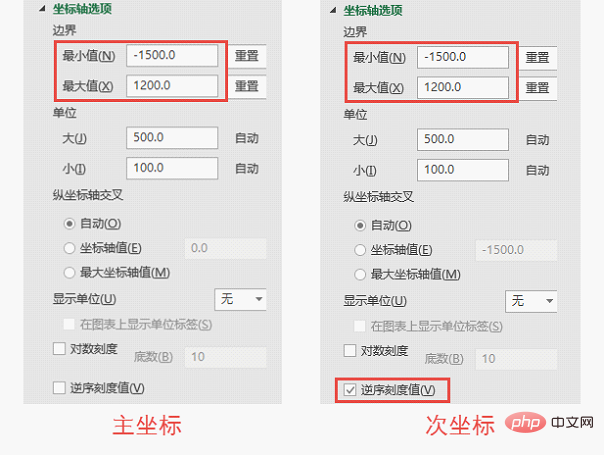

（4）將主次坐標軸刻度值范圍分別都設置為-1500到1200之間，然后將次坐標設置為【逆序刻度值】。

要點說明：

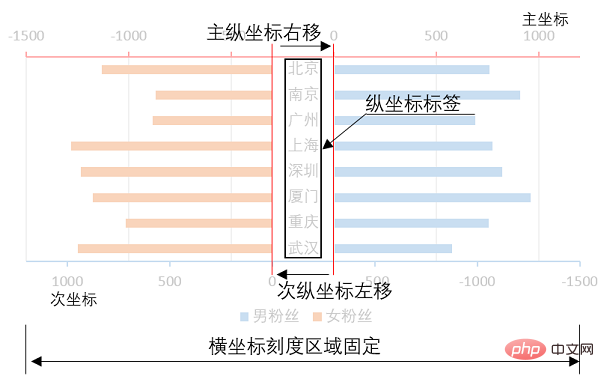

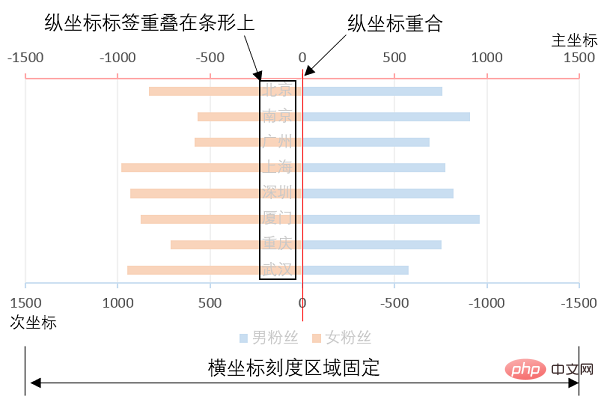

這里的最小最大坐標值為何不設置為對稱的-1500,+1500呢？那是因為Excel的橫坐標刻度區域（不是刻度值）是固定的，當兩組坐標的橫坐標左右正負刻度一樣的時候，男女條形圖的坐標原點重合，沒有空白的位置放置縱坐標標簽，如下：

要想保留縱坐標標簽并且讓其與條形圖不重疊，那就必須將次縱坐標向左移，主縱坐標向右移。因此我們只有降低坐標的正值，才能在刻度區域不變的情況下，讓次（主）縱坐標向左（右）移。如下：

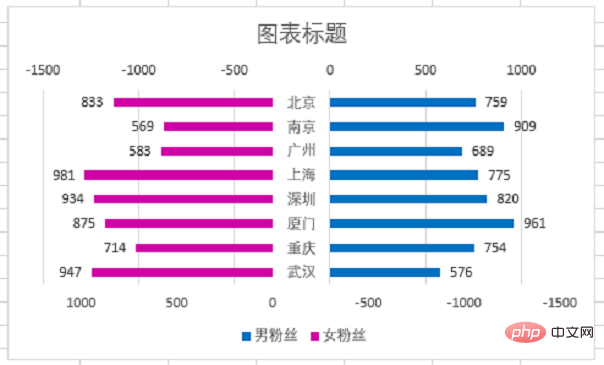

（5）分別選中兩個條形圖，然后右擊選擇【添加數據標簽】，效果如下。

（6）調整男女系列條形圖顏色。

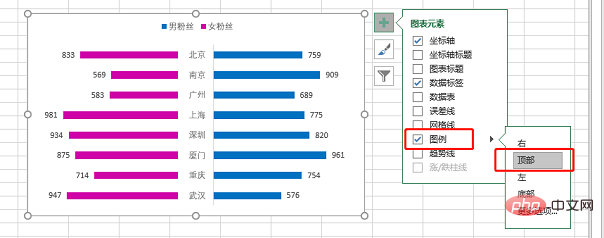

（7）刪除網格線、圖表標題、坐標軸標題等冗余元素，將圖例設置為頂部。

（8）修改文字字體和顏色。

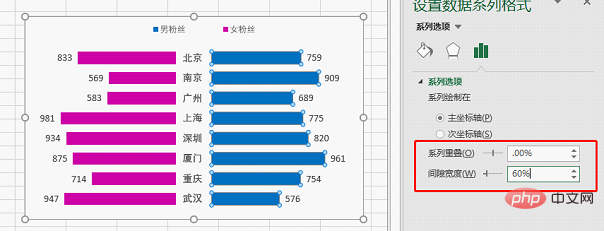

（9）將條形圖間隙寬度調整為60%，讓圖表整體更加美觀協調。

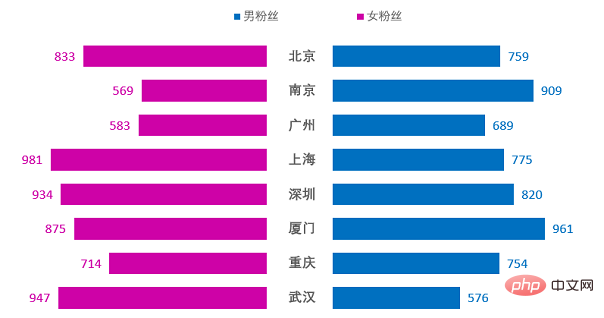

這樣我們就完成了男女用戶對比旋風圖的制作。如下圖所示：

二、利用條件格式做

除了常規插入條形圖外，我們還可以通過條件格式來制作這樣的對比圖。

操作步驟 ：

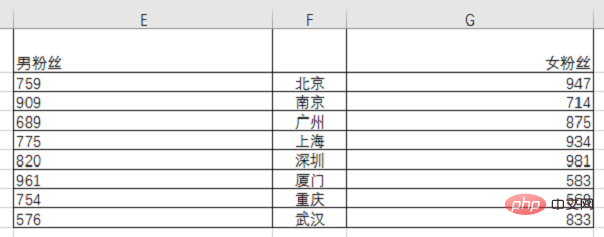

（1）首先我們需要重新整理數據，將城市放置在男女用戶中間。將左右兩組數據單元格列寬設置為30，單元格內數據分別設置為靠左對齊，靠右對齊。

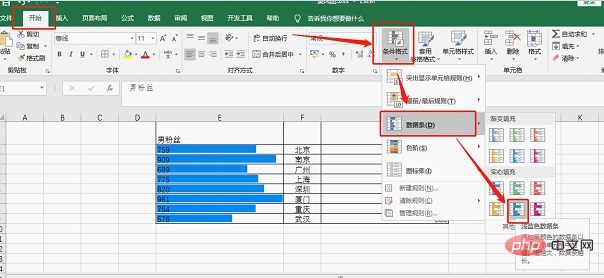

（2）選中E列數據后單擊【開始】選項卡中的【條件格式】，選擇【數據條】中的【淺藍色數據條】實心填充。

（3）添加數據條后我們看到數據條是靠左對齊的，現在我們需要將其調整為靠右對齊。單擊任何一個藍色單元格，然后單擊【開始】選項卡【條件格式】，選擇【管理規則】，打開【條件格式規則管理器】。

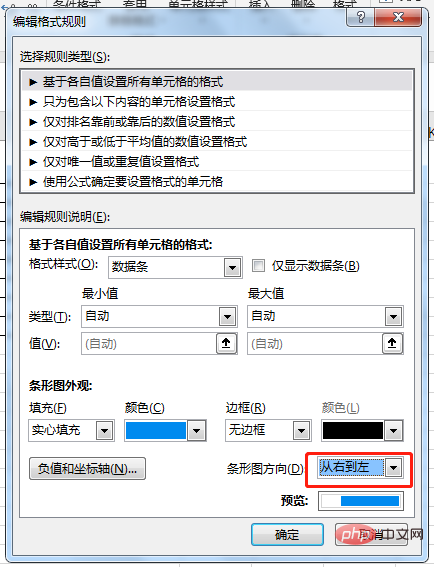

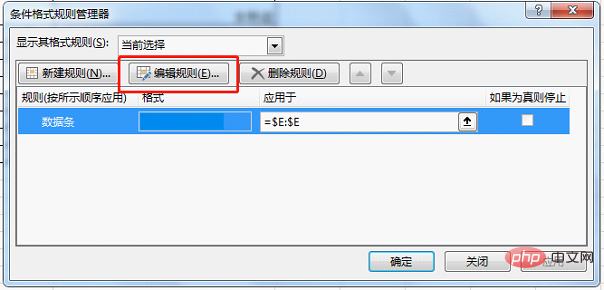

（4）單擊【編輯規則】，在【條形圖外觀】設置區域?qū)l形圖方向設置為從右向左。

（5）重復步驟2將G列設置為紫色條形圖填充。

現在彩色的條形與數字重疊了。我們需要增大單元格中條形的最大值，縮短當前的條形,分開兩者。

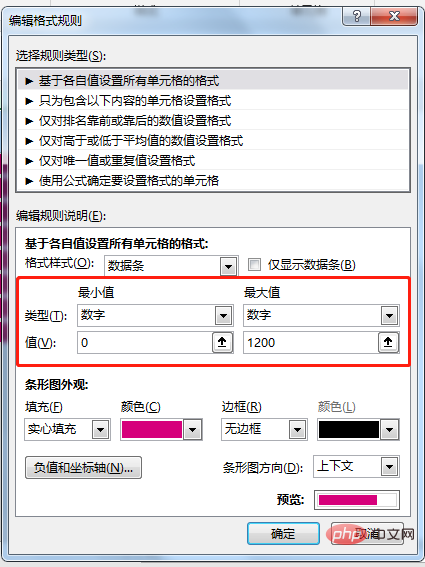

（6）分別選中藍色和紫色單元格，單擊【條件格式】選擇【管理規則】，在彈出的對話框中單擊【編輯規則】，選擇數據條【類型】為數字，并將最小值設置為0，最大值設置為1200。這樣就可以將條形圖與數字分開。

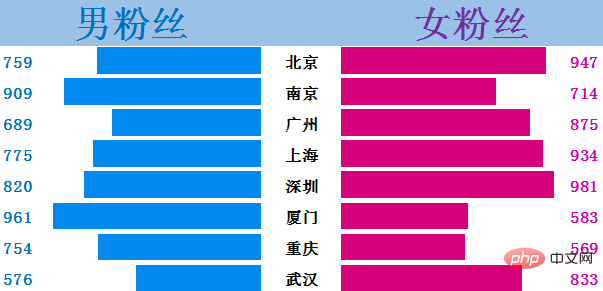

（7）最后修改文字大小、顏色，背景填充色進行表格美化。

這種方式制作旋風圖夠簡單粗暴吧！相信只有很少很少的小伙伴會想到這樣的方式。它相比圖表法來說太節省時間了！

總結：

我們通過兩種方式完成了旋風圖的制作。不一定所有的圖表都必須通過圖表功能才能完成，有時候換個角度來做，或許效果更好。那么你喜歡哪一種方式呢？歡迎留言討論。
