通過次坐標軸加上逆序坐標的功能來改變Excel圖表的展現形態的方法，平凡的世界平凡的你，努力學習使我們變得不平凡，今天要介紹的知識是通過次坐標軸加上逆序坐標的功能來改變Excel圖表的展現形態的方法的相關知識，你準備好學習通過次坐標軸加上逆序坐標的功能來改變Excel圖表的展現形態的方法了嗎，趕緊搬好小板凳，跟我一起來學習這個知識吧！

圖表的主要作用在于以更直觀可見的方式來描述和展現數據，有時候借助一些工具或手段來進行處理，讓圖表能夠提供更有價值的數據展現，其中坐標軸的設置就是非常有效的方法之一。

在前面小編介紹了

改變Excel圖表展現形態的8種不同坐標軸設置方法

http://www.officezhushou.com/excel/jiqiao/2932.html

本文主要以實例介紹通過次坐標軸加上逆序坐標來實現在同一個圖表中展現不同方向或不同位置的圖線圖形的方法。

在前面介紹了使用次坐標軸可以讓數值范圍差異較大的不同數據組在同一個圖表中更科學的展現圖形，除了這方面的用途以外，有些時候需要在同一個圖表中展現不同方向或不同位置的圖線圖形，也可以通過次坐標軸加上逆序坐標的功能來實現。

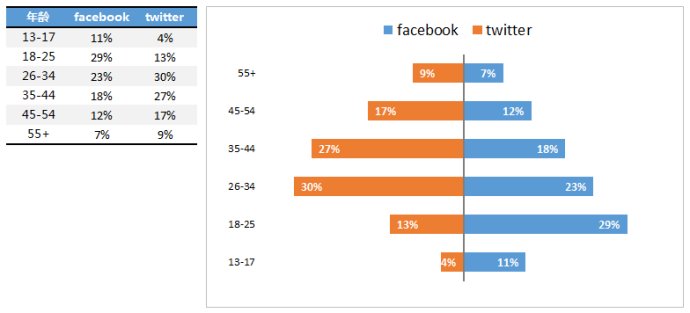

比較典型的案例比如把下面這樣的兩組數據制作成旋風圖(或稱成對條形圖)的結果：

旋風圖的特點是兩組條形圖的矩形條沿中間的縱軸分別朝左右兩個方向伸展，比較簡單的一種處理方法是將原始數據中的其中一組用絕對值相同的負數來進行替代，使用一組正數和一組負數同時生成條形圖，就能正好顯示出朝左右兩側伸展的成對條形圖。這種方法實現起來比較簡單直接，但是需要改造數據源，并且后續需要調整負數的數據標簽顯示格式。

如果不改動數據源，就可以通過次坐標軸+逆序坐標的方法來實現，具體方法如下：

第一步

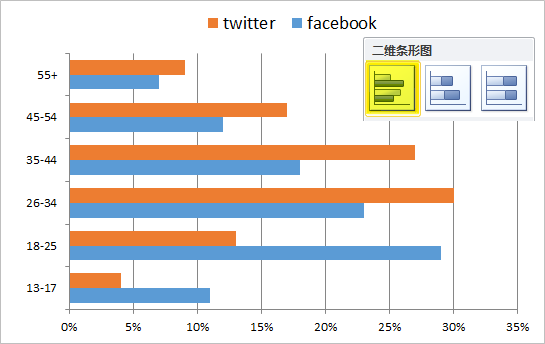

將Facebook和Twitter兩組數據同時選中創建出一個常規的簇狀條形圖(切記不可使用三維條形圖，三維圖表不支持次坐標功能)：

第二步

在圖表中選中其中一個系列，例如顯示橙色的Twitter系列，右鍵菜單中選擇【設置數據系列格式】命令，在打開的對話框中，將系列繪制在【次坐標軸】：

得到下面的結果，從圖形上來看還沒有什么明顯變化，但圖表的上方出現了第二條橫坐標軸，Twitter數據系列就是以這條橫坐標軸作為其參考坐標：

第三步

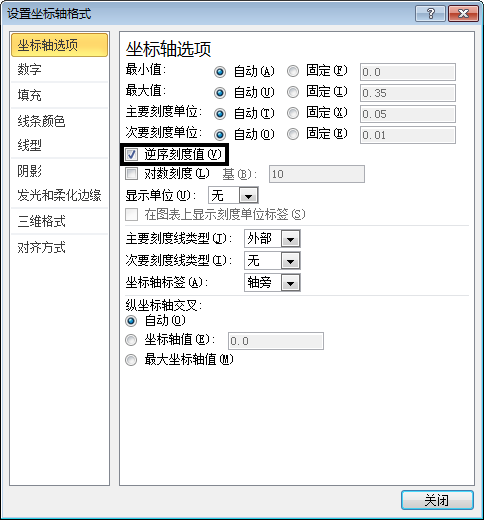

兩個數據系列分別繪制在不同的坐標軸上，彼此相對獨立，因此接下來可以將其中一個數據系列轉換方向，形成反向的矩形條。選中圖表上方的橫坐標軸(即次坐標軸)，右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中勾選【逆序刻度值】：

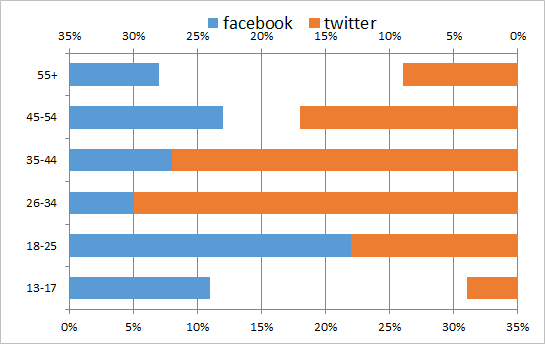

所謂的“逆序刻度值”就是將坐標軸的數值順序轉換為反向排列，繪制在這個坐標軸上的圖形也會相應的轉換成反向顯示，結果如下：

第四步

現在得到的圖表形態是兩組數據系列的矩形條面對面的反向顯示，接下來要做的就是通過調整上下兩根橫坐標軸的數值范圍，使它們能夠顯示為背靠背的反向形態。

在這里設置橫坐標軸數值范圍的方法，就是以當前的最大值為參考，把最小值擴展到最大值所對應的負數值，形成正負完全對稱的數值范圍。

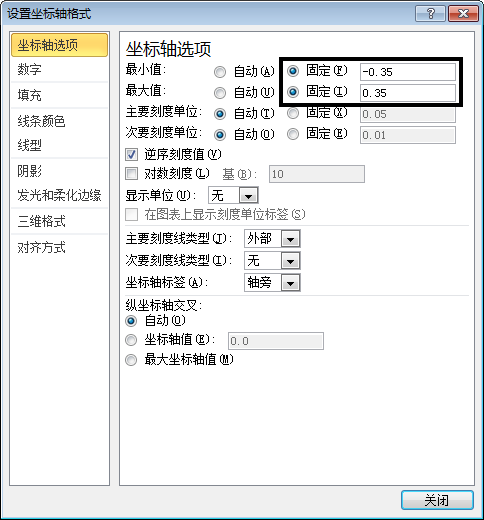

分別選中上下兩根橫坐標軸，在右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中設置【最小值】固定為【-0.35】、【最大值】固定為【0.35】：

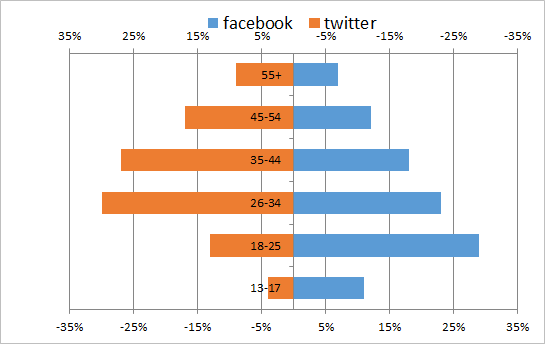

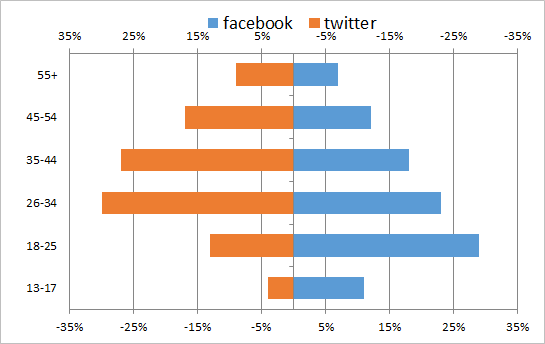

操作得到下面的結果，旋風圖的基本形態就已經形成了：

第五步

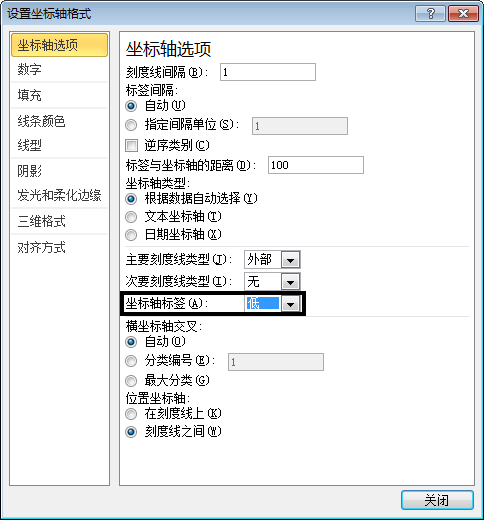

接下來，為了顯示上的美觀，可以將縱軸上的分類標簽顯示到圖表外部，具體操作方法是選中縱坐標軸以后在右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中將坐標軸標簽選擇設置在【低】位：

得到下面的結果：

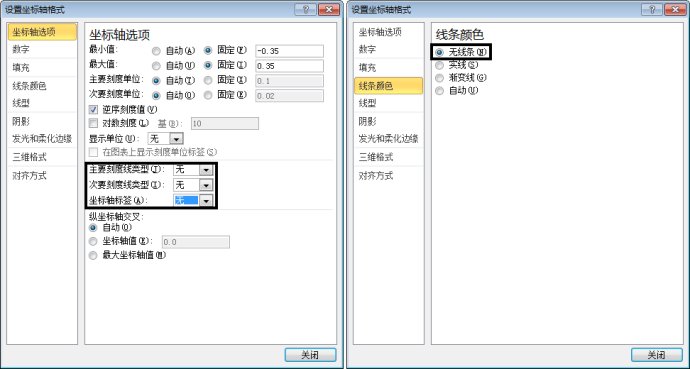

最后，可以對圖表進行進一步的美化，隱藏坐標軸和網格線，添加數據標簽顯示：

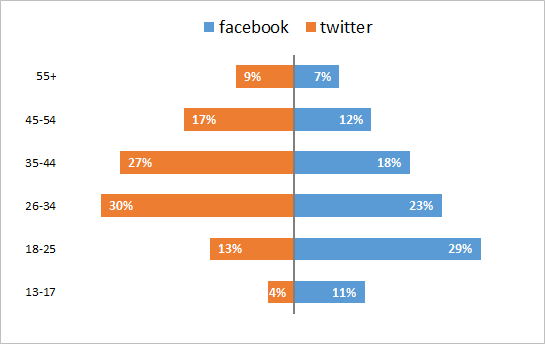

得到最終的旋風圖：

這就是一個使用次坐標軸與逆序坐標組合、實現圖表形態轉換的具體案例。
