在使用cad軟件的時候經常會遇到各種問題，CAD粗糙度標注功能主要用于在機械零件表面創建表面粗糙度符號并將其裝入到繪圖區域中的對象，本期小編要帶來的是cad表面粗糙度符號怎么打，具體操作如下，有需要的朋友可以來學習一下哦。

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　cad表面粗糙度符號怎么打

　　工具/軟件

　　電腦型號：惠普暗夜精靈8

　　系統版本：windows11系統

　　軟件版本：Autocad軟件

　　方法/教程

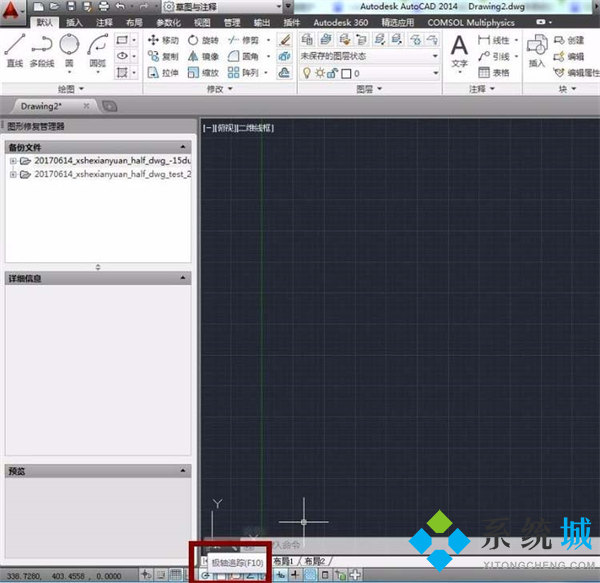

　　1、新建一個dwg文件并右擊右下角“極軸追蹤”，選擇“設置”。

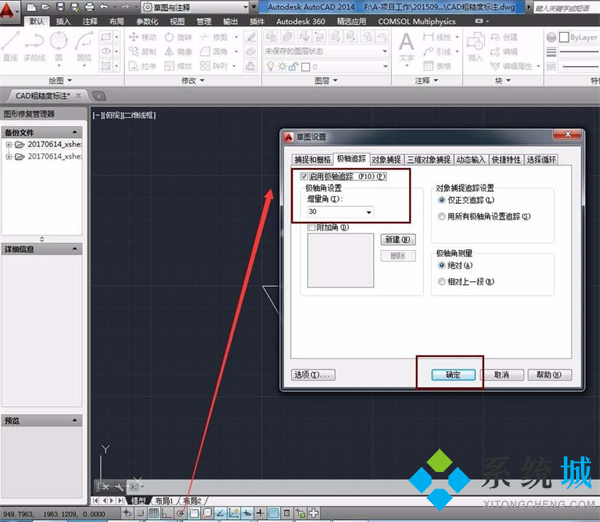

　　2、如圖所示的方法進行設置。

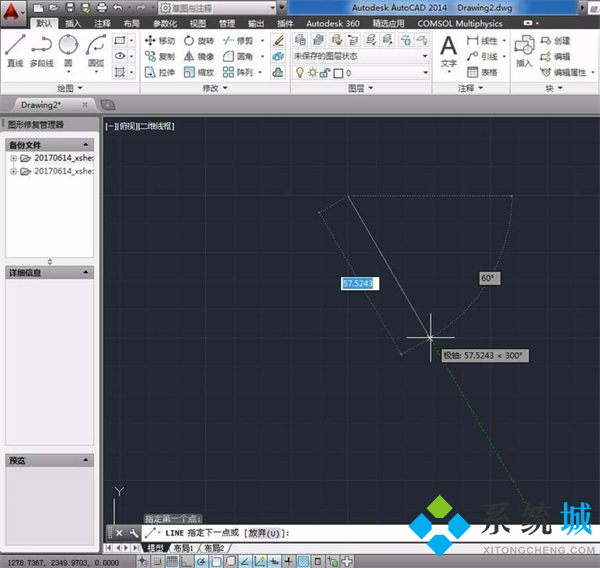

　　3、開始繪制，追蹤角度是30的倍數時有綠色的線條提醒。先畫一條邊。

　　4、同理，畫另外兩條線。

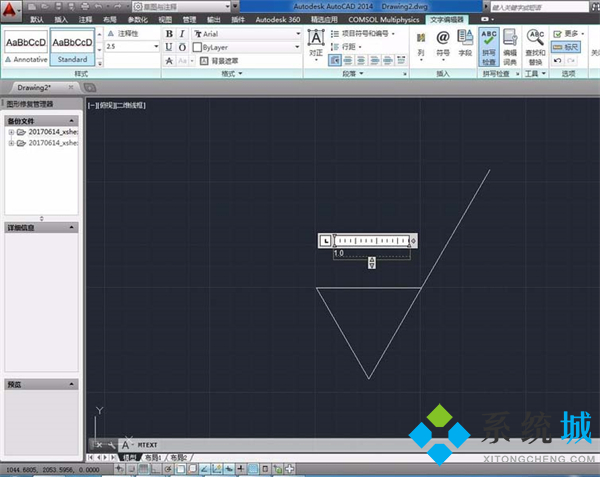

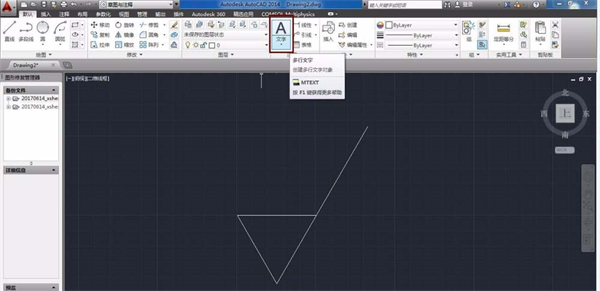

　　5、添加粗糙度的數值，選擇文字添加按鈕，并敲入數值如1.0。

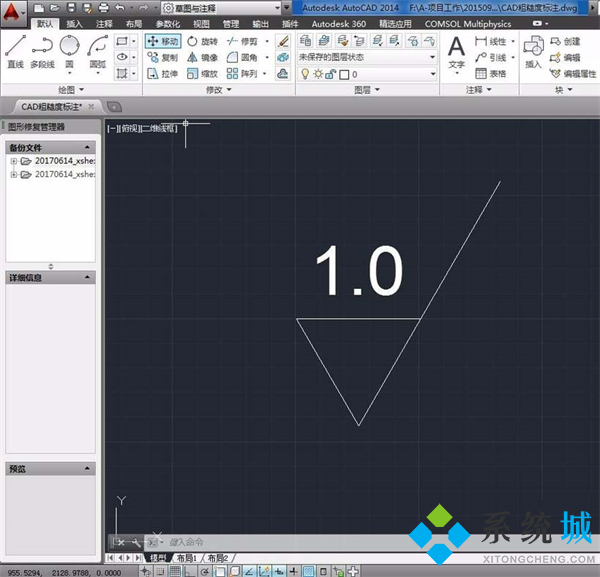

　　6、文字大小可以通過改變文字高度來改變。選中文字，在文字高度設置框里輸入20.文字高度由原來的2.5變成20。

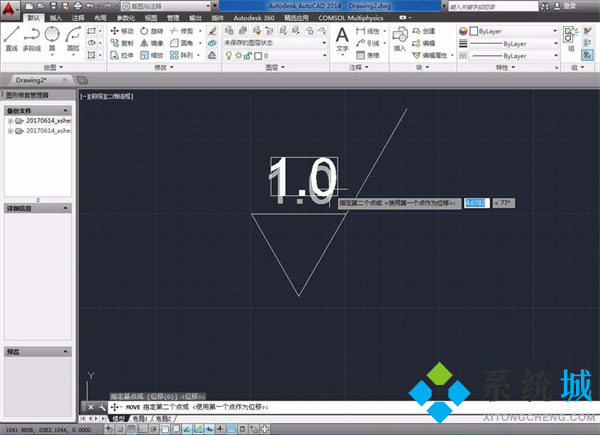

　　7、選中數字并右擊選擇拖動，可以改變數字位置。

　　總結

　　1、新建一個dwg文件并右擊右下角“極軸追蹤”，選擇“設置”。

　　2、如圖所示的方法進行設置

　　3、開始繪制，追蹤角度是30的倍數時有綠色的線條提醒。先畫一條邊。

　　4、同理，畫另外兩條線。

　　5、添加粗糙度的數值，選擇文字添加按鈕，并敲入數值如1.0

　　6、文字大小可以通過改變文字高度來改變。選中文字，在文字高度設置框里輸入20.文字高度由原來的2.5變成20。

　　7、選中數字并右擊選擇拖動，可以改變數字位置。

　　以上就是小編為大家?guī)淼腸ad表面粗糙度符號怎么打的全部內容，希望可以幫到大家。
